Bitwise Operator

Заданная побитовая операция на входах

Библиотека:
Simulink/Логические и битовые операции
HDL-кодер/логика и битовые операции

Описание

Блок Bitwise Operator выполняет побитовую операцию, которую вы задаете на одном или нескольких операндах. В отличие от логических операций блока Logical Operator, побитовые операции обрабатывают операнды как вектор бит, а не как одно значение.

Ограничения на Блок операции

Блок Bitwise Operator не поддерживает операции сдвига. Для операций сдвига используйте блок Shift Arithmetic.

При конфигурировании как логического элемента XOR с мультивходами этот блок выполняет сложение по модулю 2 в соответствии с IEEE^® Стандарт для логических элементов.

Порты

Вход

расширить все

`Port_1` - Входной сигнал
скалярный вектор |

Входной сигнал, заданный как скаляр или вектор.

Оператор NOT принимает только один вход, который может быть скаляром или вектором. Если вход является вектором, выход является вектором того же размера, содержащим побитовые логические дополнения входных векторных элементов.
Для входных входов одного вектора блок применяет операцию (кроме оператора NOT) ко всем элементам вектора.
Для двух или более входов блок выполняет операцию между всеми входами. Если входы являются векторами, блок выполняет операцию между соответствующими элементами векторов, чтобы создать векторный выход.

Выход

расширить все

`Port_1` - Выходной сигнал
скалярный вектор |

Сигнал выхода, заданный как тип данных выходов, который блок наследует от ведущего блока, должен точно нуль представлять. Типы данных, которые удовлетворяют этому условию, включают подписанные и беззнаковые целочисленные типы данных.

Размер выхода блока зависит от количества входов, размера вектора и выбранного оператора. Если вы не задаете битовую маску, выводится скаляр. Если вы задаете битовую маску, выводится вектор.

Параметры

расширить все

`Operator` - Побитовый логический оператор
И (по умолчанию) | ИЛИ | NOR | NAND | XOR | NOT

Задайте побитовый логический оператор для блочных операндов.

Можно выбрать одну из следующих побитовых операций:

Побитовая операция	Описание
И	TRUE, если все соответствующие биты TRUE
ИЛИ	TRUE, если хотя бы один из соответствующих бит TRUE
NAND	TRUE, если хотя бы один из соответствующих бит является FALSE
НИ	TRUE, если никакие соответствующие биты не TRUE
XOR	TRUE, если нечетное число соответствующих бит TRUE
НЕТ	TRUE, если вход FALSE (доступен только для одинарного входа)

Программное использование

Параметры блоков: logicop

Тип: Вектор символов

Значения: 'AND'| 'OR' | 'NAND'| 'NOR' | 'XOR' | 'NOT'

По умолчанию: 'AND'

`Use bit mask` - Выберите, чтобы использовать битовую маску
установлен (по умолчанию) | снят

Выберите, чтобы использовать битовую маску. Снятие этого флажка включает Количество входа портов и отключает Бит Маска и Обработку маска как.

Программное использование

Параметры блоков: UseBitMask

Тип: Вектор символов

Значения: 'off'| 'on'

По умолчанию: 'on'

`Number of input ports` - Количество входных сигналов
1 (по умолчанию) | целое число

Задайте количество входов. Можно иметь несколько входных портов.

Зависимость

Снятие флажка Use bit mask включает Количество портов входа и отключает Бит Маска и Обработку маска как.

Программное использование

Параметры блоков: NumInputPorts

Тип: Вектор символов

Значения: положительное целое число

По умолчанию: '1'

`Bit Mask` - Битовая маска для связи с одним входом
bin2dec (по умолчанию)

Задайте битовую маску для связи с одним входом. Этот параметр читает значения как шестнадцатеричные значения.

Можно использовать битовую маску, чтобы задать, получить или удалить бит на входе.

Чтобы выполнить...	Установите параметр Operator на...	И создать немного маски с...
Бит	ИЛИ	1 для каждого соответствующего входного бита, который вы хотите задать равным 1
Битовая очистка	И	0 для каждого соответствующего входного бита, который вы хотите задать равным 0
Bit get	И	1 для каждого соответствующего входного бита, который вы хотите получить

Предположим, вы хотите задать четвертый бит 8-битного входного вектора. Маска битов будет 00010000, которую вы можете задать как 2^4 для параметра Bit Mask. Чтобы удалить бит, маска битов будет 11101111, что можно задать следующим 2^7+2^6+2^5+2^3+2^2+2^1+2^0 для параметра Bit Mask.

Совет

Не используйте маску размером более 53 бит. В противном случае во время симуляции появляется сообщение об ошибке.

Зависимость

Этот параметр доступен только при выборе Use bit mask.

Программное использование

Параметры блоков: BitMask

Тип: Вектор символов

Значения: положительное целое число

По умолчанию: 'bin2dec('11011001')'

`Treat mask as` - Обрабатывайте маску как значение реального мира или сохраненное целое число
`Stored Integer` (по умолчанию) | `Real World Value`

Укажите, обрабатывать ли маску как значение реального мира или как сохраненное целое число.

Схема кодирования V = SQ + B, как описано в Scaling (Fixed-Point Designer) в документации по Fixed-Point Designer™. Real World Value рассматривает маску как V. Stored Integer рассматривает маску как Q.

Зависимость

Этот параметр доступен только при выборе Use bit mask.

Программное использование

Параметры блоков: BitMaskRealWorld

Тип: Вектор символов

Значения: 'Real World Value' | 'Stored Integer'

По умолчанию: 'Stored Integer'

Примеры моделей

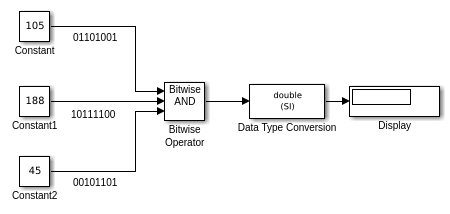

Unsigned Inputs for the Bitwise Operator Block

Беззнаковые входы для битового блока оператора

Как блок Bitwise Operator работает для беззнаковых входов.

Открыть скрипт

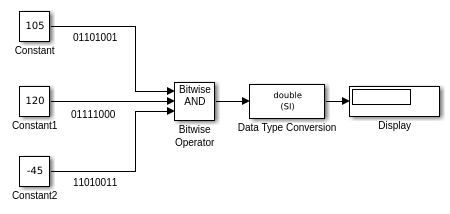

Signed Inputs for the Bitwise Operator Block

Входные параметры со знаком для блока Bitwise Operator

Как работает блок Bitwise Operator для входных входов со знаком.

Открыть скрипт

WWV Digital Receiver - Synchronization and Detection

Цифровой приемник WWV - синхронизация и обнаружение

Реализация цифрового приемника, который синхронизирует с информацией временного кода, транслируемой радиостанцией WWV, и декодирует ее для отображения временной информации. Пример использует продукты Simulink ®, DSP System Toolbox™ и Stateflow ® с блоком MATLAB ® Function, чтобы получить простой некогерентный цифровой приемник.

Характеристики блоков

Типы данных	`Булев^[a]` \| `fixed point` \| `integer`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`
^[a] Битовые операции не рекомендованы для использования с логическими сигналами.

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет одну архитектуру HDL по умолчанию.

Свойства блоков

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).
