Enable

Добавьте порт enable в подсистему или модель

Библиотека:
Simulink/Порты и подсистемы
HDL-кодер/порты и подсистемы

Описание

Блок Enable позволяет внешнему сигналу управлять выполнением подсистемы или модели. Чтобы включить эту функциональность, добавьте блок в блок Subsystem или на корневом уровне модели, на которую ссылается блок Model.

Если вы используете порт enable на корневом уровне модели:

Для многоскоростных моделей установите решатель на однозадачный.
Для моделей с фиксированным размером шага, по крайней мере, один блок в модели должен запускаться с заданной частотой размера фиксированного шага.

Порты

Выход

расширить все

`Enable signal` - Внешний сигнал включения для подсистемы или модели
скаляр

Включите сигнал, подключенный извне к блоку Enabled Subsystem и переданный внутрь подсистемы. Порт сигнала включения добавляется к блоку Enable, когда вы выбираете параметр Show output port.

Параметры

расширить все

`States when enabling` - Выберите состояния блока, когда подсистема или модель отключена
`held` (по умолчанию) | `reset`

Когда блок Subsystem или Model отключен, выберите, что происходит с состояниями блока для блоков в подсистеме или модели.

held: Удерживайте состояния блока при их предыдущих значениях.
reset: Сбросьте состояния блока к их начальным условиям (нуль, если не определено).

Программное использование

Параметры блоков: StatesWhenEnabling

Тип: Вектор символов

Значения: 'held' | 'reset'

По умолчанию: 'held'

`Propagate sizes of variable-size signals` - Выберите, когда распространить сигнал переменного размера
`Only when enabling` (по умолчанию) | `During execution`

Выберите, когда распространить сигнал переменного размера.

Only when enabling: Распространите сигнал переменного размера при повторном включении блока Subsystem или Model, содержащего блок Enable порта. Когда вы выбираете эту опцию, шаг расчета должна быть периодической.
During execution: Распространяйте сигналы переменного размера на каждом временном шаге.

Программное использование

Параметры блоков: PropagateVarSize

Тип: Вектор символов

Значения: 'Only when enabling' | 'During execution'

По умолчанию: 'Only when enabling'

`Show output port` - Управление отображением выходного порта для сигнала включения
off (по умолчанию) | on

Порт выхода передает сигнал разрешения, прикрепленный извне к блоку Enabled Subsystem или включенный Model блок внутрь.

прочь: Удалите выход порт на блоке Enable port.
на: Отобразите выход порт на блоке Enable port. Выбор этой опции позволяет подсистеме или модели обрабатывать сигнал включения.

Программное использование

Параметры блоков: ShowOutputPort

Тип: Вектор символов

Значения: 'off' | 'on'

По умолчанию: 'off'

`Enable zero-crossing detection` - Управление обнаружением пересечения нулем
on (по умолчанию) | off

Управляйте обнаружением пересечения нулем для модели.

на: Обнаружение пересечений нуля.
прочь: Не обнаруживайте пересечения нуля.

Программное использование

Параметры блоков: ZeroCross

Тип: Вектор символов

Значения: 'on' | 'off'

По умолчанию: 'on'

`Port dimensions` - Задайте размерности для сигнала включения
`1` (по умолчанию) | `[n]` | `[m n]`

Задайте размерности разрешающего сигнала, прикрепленного внешне к блоку Model и переданного внутрь блока.

1: Скалярный сигнал.
[n]: Векторный сигнал ширины n.
[m n]: Матричный сигнал, имеющий m строки и n столбцы.

Программное использование

Параметры блоков: PortDimensions

Тип: Вектор символов

Значения: '1' | '[n]' | '[m n]'

По умолчанию: '1'

`Sample time` - Задайте временной интервал
`-1` (по умолчанию) | `Ts` | `[Ts, To]`

Задайте временной интервал между выполнением блочного метода. См. «Задание шага расчета».

-1: Шаг расчета, унаследованная от модели.
Ts: Скаляр, где Ts - временной интервал.
[Ts, To]: Вектор, где Ts - временной интервал, а To - начальное смещение времени.

Программное использование

Параметры блоков: SampleTime

Тип: Вектор символов

Значения: '-1' | 'Ts'| '[Ts, To]'

По умолчанию: '-1'

`Minimum` - Задайте минимальное выходное значение для сигнала включения
`[]` (по умолчанию) | действительный скаляр

Задайте минимальное значение разрешающего сигнала, подключенного извне к блоку Model и переданного внутрь блока.

Simulink^® использует это значение для выполнения:

Проверка области значений симуляции. См. «Задание диапазонов сигнала».
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация сгенерированного кода. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).

[]: Неопределенное минимальное значение.
действительный скаляр: Действительное двойное скалярное значение.

Программное использование

Параметры блоков: OutMin

Тип: Вектор символов

Значения: '[]' | '<real scalar>'

По умолчанию: '[]'

`Maximum` - Задайте максимальное выходное значение для сигнала включения
`[]` (по умолчанию) | действительный скаляр

Задайте максимальное значение сигнала разрешения, подключенного извне к блоку Model и переданного внутрь блока.

Simulink использует это значение для выполнения:

Проверка области значений симуляции. См. «Задание диапазонов сигнала».
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация сгенерированного кода. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).

[]: Не заданное максимальное значение.
действительный скаляр: Действительное двойное скалярное значение.

Программное использование

Параметры блоков: OutMax

Тип: Вектор символов

Значения: '[]' | '<real scalar>'

По умолчанию: '[]'

`Data type` - Задайте тип выходных данных для сигнала включения
`double` (по умолчанию) | `single` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `int64` | `uint64` | `boolean` | `fixdt(1,16)` | `fixdt(1,16,0)` | `fixdt(1,16,2^,0)` | `<data type expression>`

Задайте тип данных для разрешающего сигнала, подключенного внешне к блоку Model и переданного внутрь блока.

double: Плавающая точка двойной точности.
single: Плавающая точка с одной точностью.
int8: Подписанное 8-битное целое число.
uint8: Беззнаковое 8-битное целое число.
int16: Подписанное 16-битное целое число.
uint16: Беззнаковое 16-битное целое число.
int32: Подписанное 32-битное целое число.
uint32: Беззнаковое 32-битное целое число.
int64: Подписанное 64-битное целое число.
uint64: Беззнаковое 64-битное целое число.
boolean: Логическое значение со значением true или false.
fixdt(1,16): Подписан 16-битный номер фиксированной точки с неопределенной двоичной точкой.
fixdt(1,16,0): Подписанный 16-битный номер фиксированной точки с двоичной точкой, установленной на нуле.
fixdt(1,16,2^,0): 16-битный номер фиксированной точки со знаком «наклон», установленным на 2^0 и смещение, установленное на 0.
<data type expression>: Объект типа данных, например Simulink.NumericType. Вы не можете ввести имя Simulink.Bus объект как выражение типа данных.

Программное использование

Параметры блоков: OutDataTypeStr

Тип: Вектор символов

По умолчанию: 'double'

`Mode` - Выберите категорию типа данных
`Build in` (по умолчанию) | `Fixed point` | `Expression`

Выберите категорию типа данных и отобразите раскрывающиеся списки, чтобы помочь вам определить тип данных.

Build in: Отобразите раскрывающиеся списки для типа данных и переопределения типа данных.
Fixed point: Отобразите раскрывающиеся списки для переопределения типов Signedness, Scaling и Data.
Expression: Отобразите текстовое поле для ввода выражения.

Зависимость

Чтобы включить этот параметр, нажмите кнопку Show data type assistant.

Программное использование

Нет эквивалентного параметра командной строки.

`Interpolate data` - Задайте значение отсутствующих данных рабочей области
on (по умолчанию) | off

Задайте значение отсутствующих данных рабочей области при загрузке данных из рабочей области.

на: Линейная интерполяция выхода в временные шаги, для которых нет соответствующих данных рабочей области.
прочь: Не интерполируйте выход во временные шаги. Выход тока равен выходу на самом последнем временном шаге, для которого существуют данные.

Программное использование

Параметры блоков: Interpolate

Тип: Вектор символов

Значения: 'on' | 'off'

По умолчанию: 'on'

Примеры моделей

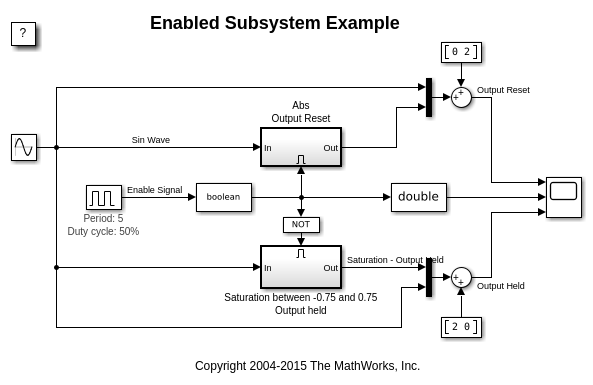

Активные подсистемы

Что происходит, когда синусоида подается в активную подсистему. После выполнения симуляции область видна на трех графиках.

Откройте модель

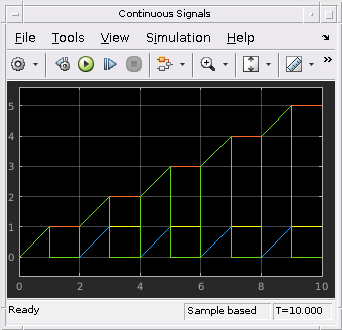

Расширенные подсистемы с поддержкой

Что происходит, когда синусоида подается в активную подсистему. Четыре подсистемы в модели содержат интеграторов, дискретных или непрерывных, как описано именем подсистемы. После выполнения симуляции в двух возможностях показаны результаты для дискретных подсистем с поддержкой (верхние возможности) и непрерывных подсистем с поддержкой (нижние возможности).

Откройте модель

Рисунок закона больших чисел

Используйте системные блоки MATLAB, чтобы проиллюстрировать закон больших чисел.

Откройте модель

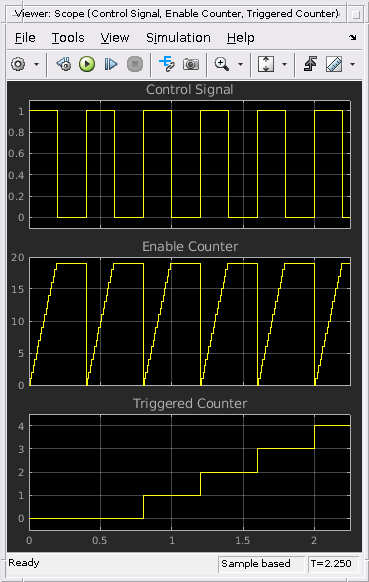

Counters Using Conditionally Executed Subsystems

Счетчики, использующие условно выполненные подсистемы

Контраст между включенными подсистемами и триггируемыми подсистемами для того же сигнала управления посредством использования контуров счетчика. После выполнения симуляции область видна на трех графиках.

Откройте модель

Слияние сигналов

Объедините сигналы.

Откройте модель

Создание модели блокировки муфты

Используйте Simulink ®, чтобы смоделировать и симулировать вращающуюся систему сцепления. Хотя моделирование системы сцепления трудно из-за топологических изменений в динамике системы во время блокировки, этот пример показывает, как активированные подсистемы Simulink легко справляются с такими проблемами. Мы иллюстрируем, как использовать важные концепции моделирования Simulink при создании симуляции сцепления. Конструкторы могут применять эти концепции ко многим моделям с сильными разрывами и ограничениями, которые могут изменяться динамически.

Откройте модель

Характеристики блоков

Типы данных	`Boolean` \| `double` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`yes`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`yes`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет одну архитектуру HDL по умолчанию.

Свойства блоков

ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).
