MinMax

Выводит минимальное или максимальное входное значение

Библиотека:
Simulink/Математические операции
HDL-кодер/математические операции

Описание

Блок MinMax выводит либо минимальный, либо максимальный элемент или элементы входов. Вы выбираете, выводит ли блок минимальные или максимальные значения, установив параметр Function.

Блок MinMax игнорирует любое входное значение, которое NaN, за исключением случаев, когда каждое входное значение NaN. Когда все входные значения NaN, выход следующий NaN, в виде скаляра или значения каждого выходного векторного элемента.

Порты

Вход

расширить все

`Port_1` - Входной сигнал
скаляр | вектор | матрица

Предоставьте входной сигнал, из которого блок выводит максимальное или минимальное значения.

Когда блок имеет один входной порт, вход должен быть скаляром или вектором. Блок выводит скаляр, равный минимальному или максимальному элементу вектора входа.
Когда блок имеет несколько входных портов, все нескалярные входы должны иметь одинаковые размерности. Блок расширяет все скалярные входы, чтобы иметь те же размерности, что и нескалярные входы. Блок выводит сигнал, имеющий те же размерности, что и вход. Каждый выходной элемент равен минимуму или максимуму соответствующих входных элементов.

Зависимости

Чтобы поддержать матричный вход, необходимо задать параметр Number of input ports на целое число, больше единицы. Все нескалярные входы должны иметь одинаковые размерности.

`Port_N` - N-й входной сигнал
скаляр | вектор | матрица

Предоставьте входной сигнал, из которого блок выводит максимальное или минимальное значения.

Когда блок имеет несколько входных портов, все нескалярные входы должны иметь одинаковые размерности. Блок расширяет все скалярные входы, чтобы иметь те же размерности, что и нескалярные входы. Блок выводит сигнал, имеющий те же размерности, что и вход. Каждый выходной элемент равен минимуму или максимуму соответствующих входных элементов.

Зависимости

Чтобы обеспечить более одного входного сигнала, установите Number of input ports на целое число, больше 1.

Выход

расширить все

`Port_1` - Минимальные или максимальные значения входов
скаляр | вектор | матрица

Когда блок имеет один вход, выход является скалярным значением, равным минимуму или максимуму входных элементов. Когда блок имеет несколько входов, выход является сигналом, имеющим те же размерности, что и вход. Каждый выходной элемент равен минимуму или максимуму соответствующих входных элементов.

Параметры

расширить все

Главный

`Function` - Задайте минимум или максимум
`min` (по умолчанию) | `max`

Задайте, применять ли функцию min или max на вход.

Программное использование

Параметры блоков: Function

Тип: Вектор символов

Значения: 'min' | 'max'

По умолчанию: 'min'

`Number of input ports` - Задайте количество входных портов
`1` (по умолчанию) | `positive integer`

Задайте количество входов в блок.

Программное использование

Параметры блоков: Inputs

Тип: Вектор символов

Значения: positive integer

По умолчанию: '1'

`Enable zero-crossing detection` - Включить обнаружение пересечения нулем
`on` (по умолчанию) | Логический

Выберите, чтобы включить обнаружение пересечения нулем. Для получения дополнительной информации смотрите Обнаружение пересечения нулем.

Программное использование

Параметры блоков: ZeroCross

Тип: Вектор символов, строка

Значения: 'off' | 'on'

По умолчанию: 'on'

`Sample time` - Задайте время расчета как значение, отличное от `-1`
`-1` (по умолчанию) | скалярный вектор |

Задайте шаг расчета как значение, отличное от -1. Для получения дополнительной информации см. Раздел «Задание шага расчета».

Зависимости

Этот параметр не отображается, если он явно не установлен на значение, отличное от -1. Для получения дополнительной информации смотрите Блоки, для которых шаг расчета не рекомендован.

Программное использование

Параметры блоков: SampleTime

Тип: Вектор символов

Значения: скаляр или вектор

По умолчанию: '-1'

Атрибуты сигнала

`Require all inputs to have the same data type` - Входы должны иметь совпадающий тип данных
`off` (по умолчанию) | `on`

Установите этот флажок, чтобы потребовать, чтобы все входы имели совпадающий тип данных.

Программное использование

Параметры блоков: InputSameDT

Тип: Вектор символов

Значения: 'off' | 'on'

По умолчанию: 'off'

`Output minimum` - Минимальное выходное значение для проверки области значений
`[]` (по умолчанию) | скаляром

Более низкое значение выходной области значений, который Simulink^® проверки.

Simulink использует минимум для выполнения:

Проверка области значений параметров (см. «Задание минимальных и максимальных значений для параметров блоков») для некоторых блоков.
Проверка области значений симуляции (см. «Задание диапазонов сигнала» и «Включение проверки области значений симуляции»).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Для получения дополнительной информации смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).

Примечание

Output minimum не насыщает или не зажимает фактический выходной сигнал. Вместо этого используйте блок Saturation.

Программное использование

Параметры блоков: OutMin

Тип: Вектор символов

Значения: '[ ]'| скаляр

По умолчанию: '[ ]'

`Output maximum` - Максимальное выходное значение для проверки области значений
`[]` (по умолчанию) | скаляром

Верхнее значение выходной области значений, который Simulink проверяет.

Simulink использует максимальное значение для выполнения:

Проверка области значений параметров (см. «Задание минимальных и максимальных значений для параметров блоков») для некоторых блоков.
Проверка области значений симуляции (см. «Задание диапазонов сигнала» и «Включение проверки области значений симуляции»).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и повлиять на результаты некоторых режимов симуляции, таких как SIL или режим external mode. Для получения дополнительной информации смотрите Оптимизировать используя указанные минимальное и максимальное значения (Embedded Coder).

Примечание

Output maximum не насыщает или не зажимает фактический выходной сигнал. Вместо этого используйте блок Saturation.

Программное использование

Параметры блоков: OutMax

Тип: Вектор символов

Значения: '[ ]'| скаляр

По умолчанию: '[ ]'

`Output data type` - Задайте тип выходных данных
`Inherit: Inherit via internal rule` (по умолчанию) | `Inherit: Inherit via back propagation` | `Inherit: Same as first input` | `double` | `single` | `half` | `int8` | `uint8` | `int16` | `uint16` | `int32` | `uint32` | `int64` | `uint64` | `fixdt(1,16,0)` | `fixdt(1,16,2^0,0)` | `<data type expression>`

Выберите тип данных для выхода. Тип может быть унаследован, задан непосредственно или выражен как объект типа данных, такой как Simulink.NumericType.

Нажмите кнопку Show data type assistant, чтобы отобразить Data Type Assistant, которая помогает вам задать атрибуты type данных. Для получения дополнительной информации смотрите Задать типы данных Используя Data Type Assistant.

Зависимости

Когда вход является типом данных с плавающей точкой, меньшим, чем одинарная точность, Inherit: Inherit via internal rule тип выходных данных зависит от параметра Inherit с плавающей точкой выходного типа, меньшего, чем параметр конфигурации с одной точностью. Типы данных меньше одной точности, когда количество бит, необходимых для кодирования типа данных, меньше 32 битов, необходимых для кодирования типа данных с одной точностью. Для примера, half и int16 меньше, чем одинарная точность.

Программное использование

Параметры блоков: OutDataTypeStr

Тип: Вектор символов

По умолчанию: 'Inherit: Inherit via internal rule'

`Lock output data type setting against changes by the fixed-point tools` - Предотвратите переопределение типа выходных данных инструментами с фиксированной точкой
`off` (по умолчанию) | `on`

Выберите этот параметр, чтобы предотвратить переопределение инструментами с фиксированной точкой типа данных Output, заданного на блоке. Для получения дополнительной информации смотрите Использование настройки типа выходных данных блокировки (Fixed-Point Designer).

Программное использование

Параметры блоков: LockScale

Тип: Вектор символов

Значения: 'off' | 'on'

По умолчанию: 'off'

`Integer rounding mode` - Режим округления для операций с фиксированной точкой
`Floor` (по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Задайте режим округления для операций с фиксированной точкой. Для получения дополнительной информации см. раздел Округление (Fixed-Point Designer).

Параметры блоков всегда округлятся до ближайшего представимого значения. Чтобы контролировать округление параметров блоков, введите выражение с помощью MATLAB^® функция округления в поле маски.

Программное использование

Параметры блоков: RndMeth

Тип: Вектор символов

По умолчанию: 'Floor'

`Saturate on integer overflow` - Метод действия переполнения
`off` (по умолчанию) | `on`

Укажите, будут ли переполнения насыщаться или переноситься.

Действие Объяснение Влияние на переливы Пример

Действие	Объяснение	Влияние на переливы	Пример
Установите этот флажок (`on`).	Ваша модель имеет возможное переполнение, и вы хотите явную защиту от насыщения в сгенерированном коде.	Переполнения достигает минимального или максимального значения, которое может представлять тип данных.	Максимальное значение, которое `int8` (со знаком, 8-битное целое число) может представлять 127. Любая операция блока, результат которой больше этого максимального значения, вызывает переполнение 8-битного целого числа. При установленном флажке выход блока достигает 127. Точно так же выход блока достигает минимального выходного значения -128.
Не устанавливайте этот флажок (`off`).	Вы хотите оптимизировать эффективность вашего сгенерированного кода. Вы хотите избежать переопределения того, как блок обрабатывает сигналы вне области допустимого. Для получения дополнительной информации смотрите Поиск и устранение ошибок диапазона сигнала.	Переполнения переходят к соответствующему значению, которое представимо типом данных.	Максимальное значение, которое `int8` (со знаком, 8-битное целое число) может представлять 127. Любая операция блока, результат которой больше этого максимального значения, вызывает переполнение 8-битного целого числа. Если флажок снят, программное обеспечение интерпретирует значение, вызывающее переполнение, следующим `int8`, что может привести к непреднамеренному результату. Для примера блочный результат 130 (двоичный 1000 0010) выражается как `int8`, есть -126.

Установите этот флажок (on).

Ваша модель имеет возможное переполнение, и вы хотите явную защиту от насыщения в сгенерированном коде.

Переполнения достигает минимального или максимального значения, которое может представлять тип данных.

Максимальное значение, которое int8 (со знаком, 8-битное целое число) может представлять 127. Любая операция блока, результат которой больше этого максимального значения, вызывает переполнение 8-битного целого числа. При установленном флажке выход блока достигает 127. Точно так же выход блока достигает минимального выходного значения -128.

Не устанавливайте этот флажок (off).

Вы хотите оптимизировать эффективность вашего сгенерированного кода.

Вы хотите избежать переопределения того, как блок обрабатывает сигналы вне области допустимого. Для получения дополнительной информации смотрите Поиск и устранение ошибок диапазона сигнала.

Переполнения переходят к соответствующему значению, которое представимо типом данных.

Максимальное значение, которое int8 (со знаком, 8-битное целое число) может представлять 127. Любая операция блока, результат которой больше этого максимального значения, вызывает переполнение 8-битного целого числа. Если флажок снят, программное обеспечение интерпретирует значение, вызывающее переполнение, следующим int8, что может привести к непреднамеренному результату. Для примера блочный результат 130 (двоичный 1000 0010) выражается как int8, есть -126.

Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, а не только к выходу или результату. Обычно процесс генерации кода может обнаружить, когда переполнение невозможно. В этом случае генератор кода не производит код насыщения.

Программное использование

Параметры блоков: SaturateOnIntegerOverflow

Тип: Вектор символов

Значения: 'off' | 'on'

По умолчанию: 'off'

Примеры моделей

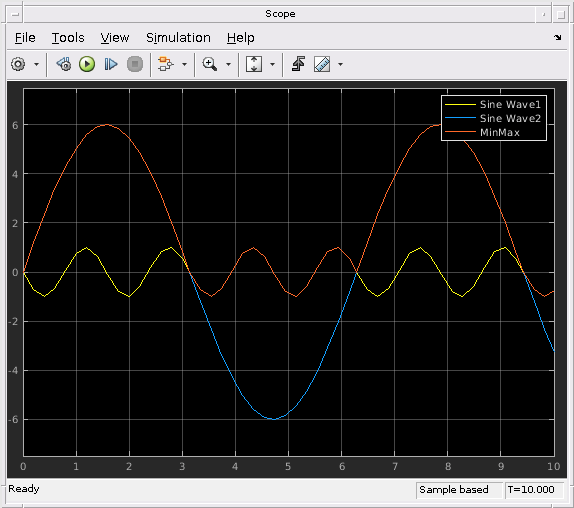

Нахождение максимального значения входа

Используйте блок MinMax, чтобы вывести максимальное значение двух синусоид.

Откройте модель

Modeling a Fault-Tolerant Fuel Control System

Моделирование отказоустойчивой системы управления топливом

Объедините Stateflow ® с Simulink ®, чтобы эффективно моделировать гибридные системы. Этот тип моделирования особенно полезен для систем, которые имеют множество возможных рабочих режимов, основанных на дискретных событиях. Традиционный поток сигналов обрабатывается в Simulink, в то время как изменения в строении управления реализованы в Stateflow. Модель, описанная ниже, представляет систему управления топливом для бензинового двигателя. Система обладает высокой устойчивостью, поскольку обнаруживаются отдельные отказы датчиков, и система управления динамически перенастраивается для бесперебойной операции.

Откройте модель

Характеристики блоков

Типы данных	`Boolean` \| `double` \| `fixed point` \| `half` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`yes`

Расширенные возможности

Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®

Генерация HDL-кода
Сгенерируйте Verilog и VHDL код для FPGA и ASIC проектов с использованием HDL- Coder™.

HDL Coder™ предоставляет дополнительные опции строения, которые влияют на реализацию HDL и синтезированную логику.

Архитектура HDL

Этот блок имеет многоциклические реализации, которые вводят дополнительную задержку в сгенерированный код. Чтобы увидеть добавленную задержку, просмотрите сгенерированную модель или модель валидации. См. Сгенерированную модель и модель валидации (HDL Coder).

Архитектура	Дополнительные циклы задержки	Описание
`default` `Tree`	0	Генерирует древовидную структуру компараторов.
`Cascade`	1, когда блок имеет один векторный входной порт.	Эта реализация оптимизирована для области задержки * со средней скоростью. См. Cascade Architecture Best Practices (HDL Coder).

Свойства блоков

Общая информация
ConstrainedOutputPipeline	Количество регистров для размещения на выходах путем перемещения существующих задержек в рамках вашего проекта. Распределённая конвейеризация не перераспределяет эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных этапов конвейера для вставки в сгенерированный код. Распределённая конвейеризация и ограниченная выходная конвейеризация могут перемещать эти регистры. Значение по умолчанию является `0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).
InstantiateStages	Сгенерируйте VHDL^® `entity` или Verilog^® `module` для каждого каскадного этапа. Значение по умолчанию является `off`. См. также InstantiateStages (HDL Coder).
SerialPartition	Задайте разделы для каскадно-последовательных реализаций как вектор длин каждого раздела. Настройка по умолчанию использует минимальное количество каскадов. См. также раздел SerialPartition (HDL Coder).

Примечание

Чтобы включить настройку LatencyStrategy для блока MinMax, вы должны задать Tree как HDL Architecture.

Собственная переменная с плавающей точкой
LatencyStrategy	Задайте, сопоставлять ли блоки в вашем проекте `inherit`, `Max`, `Min`, или `Zero` для оператора с плавающей точкой. Значение по умолчанию является `inherit`. См. также LatencyStrategy (HDL Coder).
