getStateIndex

Получите индекс элемента состояния спецификации рабочей точки или рабочей точки

Свернуть все на странице

Синтаксис

index = getStateIndex(op,name)
index = getStateIndex(op,name,element)

Описание

The States свойство спецификации рабочей точки является массивом, который содержит спецификации обрезки для каждого состояния модели. При определении функции отображения для настраиваемого обрезки Simulink® модели, getStateIndex позволяет получить индекс спецификации состояния на основе соответствующего пути к блоку или имени состояния.

При обрезке моделей Simulink с помощью основанного на оптимизации поиска некоторые приложения требуют дополнительной гибкости в определении параметров поиска оптимизации. Для таких систем можно задать пользовательские ограничения и пользовательскую целевую функцию. Для сложных моделей можно задать отображение, которое выбирает подмножество состояний модели, входов и выходов, чтобы перейти к пользовательским ограничениям и целевым функциям. Для получения дополнительной информации см. «Вычисление рабочих точек с использованием пользовательских ограничений и целевых функций».

пример

index = getStateIndex(op,name) возвращает индекс спецификации состояния, который соответствует name в States свойство спецификации рабочей точки op.

пример

index = getStateIndex(op,name,element) возвращает индекс заданного element в спецификации состояния для блока с несколькими состояниями.

Примеры

свернуть все

Открыть скрипт

Откройте модель Simulink.

mdl = 'scdindex1';
open_system(mdl)

Создайте спецификацию рабочей точки для модели.

opspec = operspec(mdl);

opspec содержит массив спецификаций состояний для модели.

opspec.States

(1.) scdindex1/system1
	 spec:  dx = 0,  initial guess: 0
	 spec:  dx = 0,  initial guess: 0
	 spec:  dx = 0,  initial guess: 0
(2.) scdindex1/system2
	 spec:  dx = 0,  initial guess: 0

Получите индекс спецификации состояния, который соответствует блоку system2.

index2 = getStateIndex(opspec,'scdindex1/system2')

index2 =

     2     1

index2(1) - индекс объекта спецификации состояний для system2 в opspec.States. Поскольку этот блок имеет одно состояние, index2 имеет одну строку и index2(2) является 1.

Если блок имеет несколько состояний, можно получить индексы всех состояний в соответствующей спецификации состояний.

index1 = getStateIndex(opspec,'scdindex1/system1')

index1 =

     1     1
     1     2
     1     3

Каждая строка index1 содержит индекс одного состояния в блоке system2. Для каждой строки в первом столбце содержится индекс спецификации состояния в opspec.States. Второй столбец содержит индекс каждого элемента состояния в спецификации.

Открыть скрипт

Откройте модель Simulink.

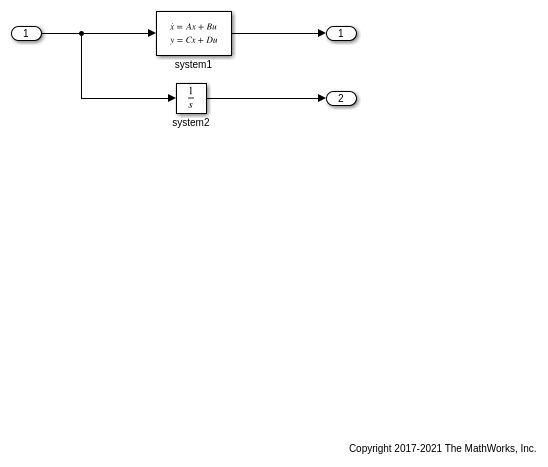

mdl = 'scdindex1';
open_system(mdl)

Создайте спецификацию рабочей точки для модели.

opspec = operspec(mdl);

Если блок имеет несколько состояний, можно получить индекс определенного состояния в рамках соответствующей спецификации состояния, задав индекс элемента. Для примера получите индекс для второго состояния в спецификации для блока system1.

index1 = getStateIndex(opspec,'scdindex1/system1',2)

index1 =

     1     2

Можно также получить индексы подмножества состояний блока, задав индекс элемента в качестве вектора. Для примера получите индексы для первого и третьего состояний в спецификации для блока system1.

index2 = getStateIndex(opspec,'scdindex1/system1',[1 3])

index2 =

     1     1
     1     3
Открыть скрипт

Откройте модель Simulink.

mdl = 'scdindex2';
open_system(mdl)

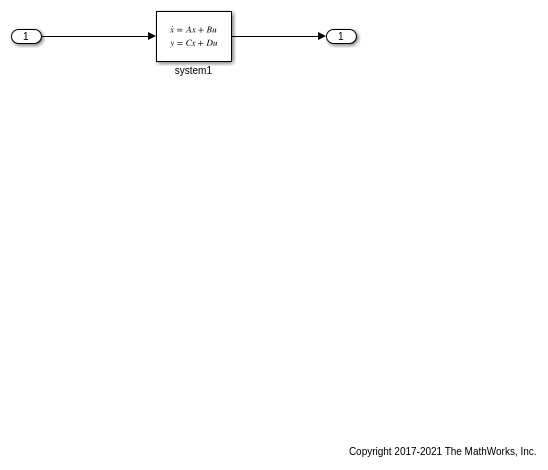

Блок system1 является системой в пространстве состояний с тремя именованными состояниями: position, velocity, и acceleration.

Создайте спецификацию рабочей точки для модели.

opspec = operspec(mdl);

The States свойство объекта спецификации рабочей точки содержит по одной записи для каждого именованного состояния в системе 1.

opspec.States

(1.) position
	 spec:  dx = 0,  initial guess: 0
(2.) velocity
	 spec:  dx = 0,  initial guess: 0
(3.) acceleration
	 spec:  dx = 0,  initial guess: 0

Чтобы получить индекс спецификации состояния, который соответствует именованному состоянию в блоке, задайте имя состояния.

index1 = getStateIndex(opspec,'velocity')

index1 =

     2     1

Первый столбец index1 содержит индекс соответствующей спецификации состояния в opspec.States свойство. Второй столбец 1 для именованного состояния.

Этот пример использует:

Открыть скрипт

Откройте модель.

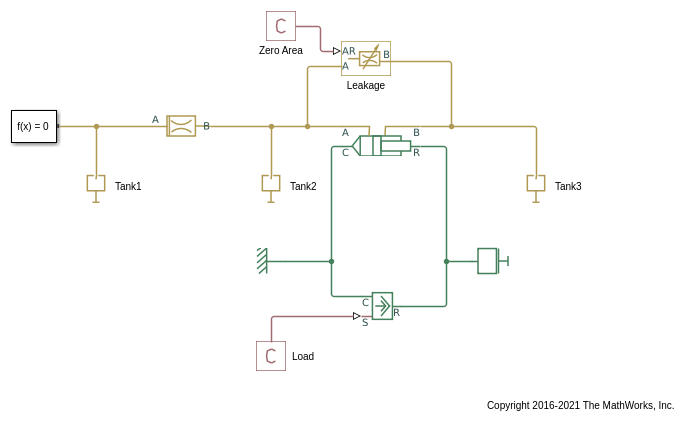

mdl = 'scdTanks_simscape';
open_system(mdl)

Создайте спецификацию рабочей точки для модели.

opspec = operspec(mdl);

The States свойство объекта спецификации рабочей точки содержит одну спецификацию состояния для каждого состояния Simscape в модели.

Чтобы получить индекс спецификации, который соответствует состоянию Simscape, задайте имя состояния. Для примера получите индекс давления состояния Tank3.

idx = getStateIndex(opspec,'scdTanks_simscape.Tank3.pressure')

idx =

    18     1

Первый столбец idx содержит индекс соответствующей спецификации состояния в opspec.States. Второй столбец 1 для состояния Simscape.

Смотрите спецификацию в opspec.States для этого состояния.

opspec.States(idx(1))

(1.) scdTanks_simscape.Tank3.pressure
	 spec:  dx = 0,  initial guess: 0

Входные параметры

свернуть все

Спецификация рабочей точки или рабочая точка для модели Simulink, заданная как operspec объект или объект рабочей точки.

Путь к блоку или имя состояния, которое соответствует спецификации состояния в States свойство op, заданный как вектор символов или строка, содержащая одно из следующего:

  • Путь блока в модели Simulink, который содержит неназванные состояния.

  • Имя именованного состояния в блоке Simulink или Simscape™.

Чтобы увидеть все состояния, имеющие спецификации состояний, просмотрите States свойство op.

op.States

Индекс элемента состояния, заданный как положительное целое число, меньше или равное количеству элементов состояния в блоке или состоянии, заданном name, или вектор таких целых чисел. По умолчанию, если вы не задаете element, getStateIndex возвращает индексы всех элементов в выбранной спецификации состояния. Для получения примера см. раздел «Получение индекса заданного элемента состояния спецификации рабочей точки».

Выходные аргументы

свернуть все

Индекс состояния, возвращенный как 2-элементный вектор-строка при element является целым числом или массивом с 2 столбцами, когда element является вектором. Каждая строка index содержит индекс для состояния одной модели.

Первый столбец index содержит индекс соответствующей спецификации состояния в States свойство op. Второй столбец содержит индекс элемента в спецификации состояния.

Использование indexможно задать фрагмент состояния пользовательского отображения для пользовательского обрезки моделей Simulink. Для получения дополнительной информации смотрите CustomMappingFcn свойство operspec.

См. также

| | |

Темы

Введенный в R2017a
