Загрузите модель.

modelName = 'slcovCCallerExample';
Simulink.importExternalCTypes('my_func.h','EnumClass','dynamic');
load_system(modelName)

Настройте параметры покрытия с помощью Simulink.SimulationInput объект.

covSet = Simulink.SimulationInput(modelName);
covSet = covSet.setModelParameter('CovEnable','on');
covSet = covSet.setModelParameter('CovMetricStructuralLevel','MCDC');
covSet = covSet.setModelParameter('CovSFcnEnable','on');
covSet = covSet.setModelParameter('CovSaveSingleToWorkspaceVar','on');
covSet = covSet.setModelParameter('CovSaveName','covData');
covSet = covSet.setModelParameter('SimAnalyzeCustomCode','on');

Симулируйте модель с помощью covSet объект как вход.

simOut = sim(covSet);
covData = simOut.covData;

Создайте объект селектора для фильтрации пользовательской функции C timesK.

sel = slcoverage.CodeSelector(slcoverage.CodeSelectorType.Function, 'my_func.c', 'timesK');

Создайте объект фильтра и создайте правило на основе селектора, затем добавьте правило к фильтру.

filt = slcoverage.Filter;
rule = slcoverage.FilterRule(sel,'Tested elsewhere',...
           slcoverage.FilterMode.Exclude);
addRule(filt,rule);
setFilterName(filt,'Code Filter')

Сохраните фильтр следующим codefilter и добавить его в cvdata объект для my_func.c. Поскольку данные о покрытии хранятся в cv.cvdatagroup объект, используйте get метод для установки свойства.

save(filt,'codefilter');
covData.get('my_func.c').filter = 'codefilter';

Сгенерируйте отчет о покрытии.

cvhtml('codeCovReport',covData)

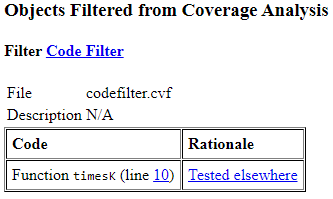

Просмотрите отчет. В разделе «Пользовательские файлы (Файлы) кода» нажмите my_func.c и найдите правило фильтра, добавленное в разделе Объекты, отфильтрованные из анализа покрытия.

Откройте модель и включите анализ покрытия

Откройте модель.

modelName = 'slcovCCallerExample';
Simulink.importExternalCTypes('my_func.h','EnumClass','dynamic');
load_system(modelName)

Настройте параметры покрытия с помощью Simulink.SimulationInput объект.

covSet = Simulink.SimulationInput(modelName);
covSet = covSet.setModelParameter('CovEnable','on');
covSet = covSet.setModelParameter('CovMetricStructuralLevel','ConditionDecision');
covSet = covSet.setModelParameter('CovSFcnEnable','on');
covSet = covSet.setModelParameter('CovSaveSingleToWorkspaceVar','on');
covSet = covSet.setModelParameter('CovSaveName','covData');

Симулируйте модель с помощью covSet как вход.

simOut = sim(covSet);
covData = simOut.covData;

Симуляция возвращает данные покрытия как cv.cvdatagroup объект, когда и модель, и пользовательский код анализируются на предмет покрытия. Чтобы извлечь данные покрытия кода, используйте get метод cvdatagroup класс.

codeCovData = get(covData,'my_func.c');

Обоснование отсутствующего результата

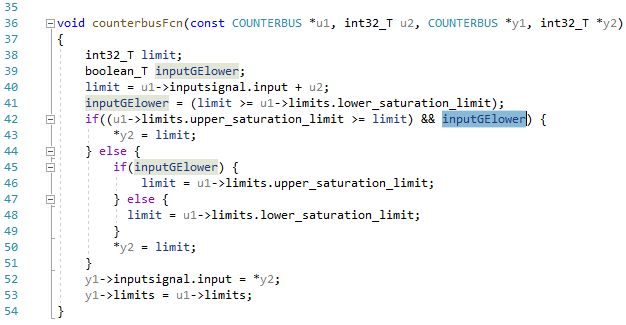

В этом примере вы объясняете F результат inputGElower условие в (u1->limits.upper_saturation_limit >= limit) && inputGElower решение, которое находится внутри counterbusFcn функция в my_func.c исходный файл.

Создайте объект селектора с помощью slcoverage.CodeSelector. Первый вход является CodeSelectorType перечисление. Чтобы обосновать результат условия, используйте ConditionOutcome перечисление. Второй вход является исходным файлом кода, my_func.c. Третий вход является именем функции, которая содержит результат, counterbusFcn. Четвертый вход является выражением, которое содержит результат, (u1->limits.upper_saturation_limit >= limit) && inputGElower. Пятый вход является индексом выражения, которому принадлежит результат. В этом случае inputGElower является вторым условием в родительском состоянии, поэтому этот вход 2. Шестой вход является индексом результата условия, который 1 для F результат логического выражения. Седьмой вход является индексом родительского решения или условия, которое 1 для (u1->limits.upper_saturation_limit >= limit) && inputGElower потому что это первое решение в функции.

enum = slcoverage.CodeSelectorType.ConditionOutcome;
sel = slcoverage.CodeSelector(enum,'my_func.c','counterbusFcn','(u1->limits.upper_saturation_limit >= limit) && inputGElower',2,1,1);

Создайте Filter объект и FilterRule объект и применить правило к фильтру.

filt = slcoverage.Filter;
rule = slcoverage.FilterRule(sel,'condition does not apply');
addRule(filt,rule);

Сохраните фильтр в файл фильтра, а затем примените фильтр к cvdata объект.

save(filt,'codeOutcomeFilter');
codeCovData.filter = 'codeOutcomeFilter';

Просмотрите отчет о покрытии

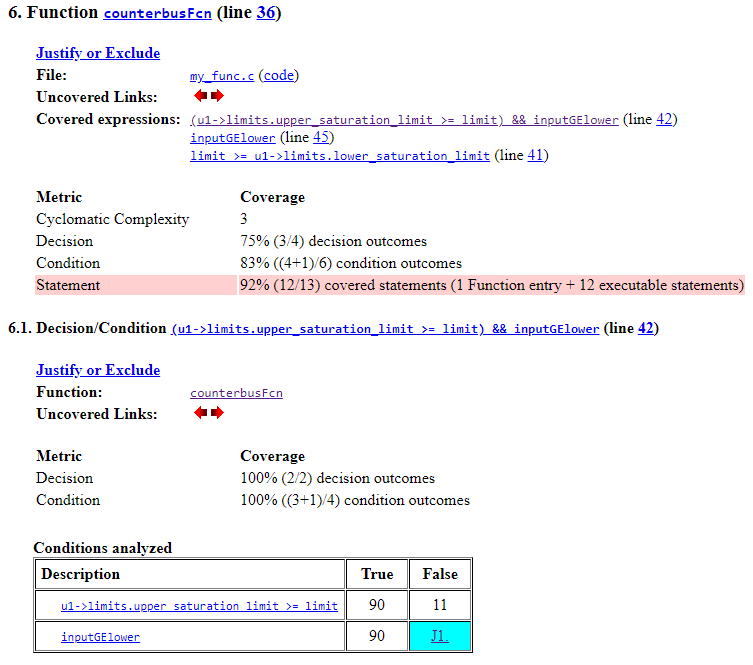

Проверьте, что результат фильтруется путем создания отчета о покрытии с помощью cvhtml.

cvhtml('filteredCodeCovReport',codeCovData)
