gscatter

График поля точек по группам

Свернуть все на странице

Синтаксис

gscatter(x,y,g)
gscatter(x,y,g,clr,sym,siz)
gscatter(x,y,g,clr,sym,siz,doleg)
gscatter(x,y,g,clr,sym,siz,doleg,xnam,ynam)
gscatter(ax,___)
h = gscatter(___)

Описание

пример

gscatter(x,y,g) создает график поля точек x и y, сгруппированный по g. Входы x и y являются векторами одного размера.

пример

gscatter(x,y,g,clr,sym,siz) задает цвет маркера clr, символ sym, и размер siz для каждой группы.

gscatter(x,y,g,clr,sym,siz,doleg) определяет, отображается ли легенда на графике. gscatter создает легенду по умолчанию.

пример

gscatter(x,y,g,clr,sym,siz,doleg,xnam,ynam) задает имена, используемые для меток осей X и ось Y Если вы не предоставляете xnam и ynam, и x и y входами являются переменные с именами, тогда gscatter помечает оси именами переменных.

пример

gscatter(ax,___) использует оси графика, заданные объектом осей ax. Задайте ax как первый входной параметр, за которым следует любой из комбинаций входных аргументов в предыдущих синтаксисах.

пример

h = gscatter(___) возвращает графические указатели, соответствующие группам в g.

Можно пройти [] для clr, sym, siz, и doleg использовать их значения по умолчанию.

Примеры

свернуть все

Открыть Live Script

Загрузите carsmall набор данных.

load carsmall

Постройте график Displacement значения на оси X и Horsepower значения на оси Y. gscatter использует имена переменных в качестве меток по умолчанию для осей. Сгруппировать точки данных по Model_Year.

gscatter(Displacement,Horsepower,Model_Year)

Figure contains an axes. The axes contains 3 objects of type line. These objects represent 70, 76, 82.

Открыть Live Script

Загрузите discrim набор данных.

load discrim

Набор данных содержит рейтинги городов в соответствии с девятью факторами, такими как климат, жилье, образование и здравоохранение. Матрица ratings содержит информацию о рейтингах.

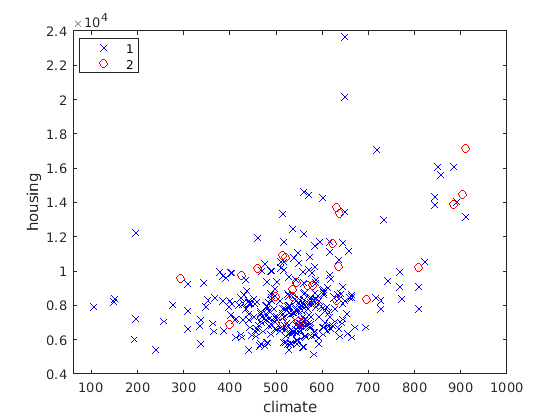

Постройте график зависимости между рейтингами для климата (первый столбец) и жилья (второй столбец), сгруппированных по размеру города в матрице group. Выберите различные цвета и символы графического изображения для каждой группы.

gscatter(ratings(:,1),ratings(:,2),group,'br','xo')
xlabel('climate')
ylabel('housing')

Figure contains an axes. The axes contains 2 objects of type line. These objects represent 1, 2.

Открыть Live Script

Загрузите hospital набор данных.

load hospital

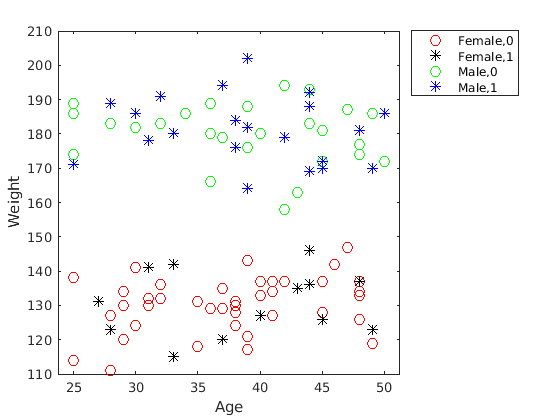

Постройте графики возрастов и весов пациентов больницы. Сгруппировать пациентов в соответствии с их полом и статусом курильщика. Используйте o символ для представления некурящих и * символ для представления курильщиков.

x = hospital.Age;
y = hospital.Weight;
g = {hospital.Sex,hospital.Smoker};
gscatter(x,y,g,'rkgb','o*',8,'on','Age','Weight')
legend('Location','northeastoutside')

Figure contains an axes. The axes contains 4 objects of type line. These objects represent Female,0, Female,1, Male,0, Male,1.

Открыть Live Script

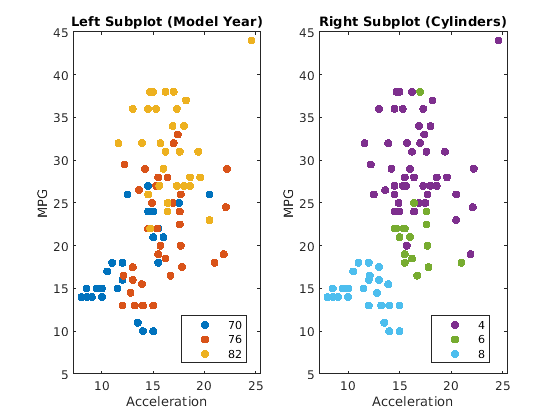

Загрузите carsmall набор данных. Создайте рисунок с двумя подграфиками и верните axes объекты как ax1 и ax2. Создать график поля точек в каждом наборе осей путем обращения к соответствующему Axes объект. В левой подграфике сгруппируйте данные с помощью Model_Year переменная. В правой подграфике сгруппируйте данные с помощью Cylinders переменная. Добавить заголовок к каждому графику путем передачи соответствующего Axes объект для title функция.

load carsmall
color = lines(6); % Generate color values

ax1 = subplot(1,2,1); % Left subplot
gscatter(ax1,Acceleration,MPG,Model_Year,color(1:3,:))
title(ax1,'Left Subplot (Model Year)')

ax2 = subplot(1,2,2); % Right subplot
gscatter(ax2,Acceleration,MPG,Cylinders,color(4:6,:))
title(ax2,'Right Subplot (Cylinders)')

Figure contains 2 axes. Axes 1 with title Left Subplot (Model Year) contains 3 objects of type line. These objects represent 70, 76, 82. Axes 2 with title Right Subplot (Cylinders) contains 3 objects of type line. These objects represent 4, 6, 8.

Открыть Live Script

Загрузите carbig набор данных.

load carbig

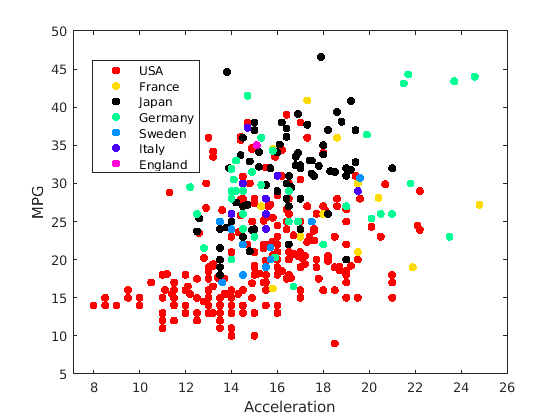

Создайте график поля точек сравнения Acceleration на MPG. Группируйте точки данных на основе Origin.

h = gscatter(Acceleration,MPG,Origin)
h =
  7x1 Line array:

  Line    (USA)
  Line    (France)
  Line    (Japan)
  Line    (Germany)
  Line    (Sweden)
  Line    (Italy)
  Line    (England)

Отобразите Line объект, относящийся к группе, помеченной (Japan).

jgroup = h(3)
jgroup =
  Line (Japan) with properties:

              Color: [0.2857 1 0]
          LineStyle: 'none'
          LineWidth: 0.5000
             Marker: '.'
         MarkerSize: 15
    MarkerFaceColor: 'none'
              XData: [1x79 double]
              YData: [1x79 double]
              ZData: [1x0 double]

  Show all properties

Измените цвет маркера для Japan группа к черному.

jgroup.Color = 'k';

Figure contains an axes. The axes contains 7 objects of type line. These objects represent USA, France, Japan, Germany, Sweden, Italy, England.

Входные параметры

свернуть все

значения оси X, заданные как числовой вектор. x должен иметь тот же размер, что и y.

Типы данных: single | double

значения оси Y, заданные как числовой вектор. y должен иметь тот же размер, что и x.

Типы данных: single | double

Сгруппированная переменная, заданная как категориальный вектор, логический вектор, числовой вектор, символьный массив, строковые массивы или массив ячеек векторов символов. Другой способ g может быть массивом ячеек, содержащим несколько сгруппированные переменные (таких как {g1 g2 g3}), в этом случае наблюдения находятся в одной группе, если они имеют общие значения всех сгруппированных переменных. Точки в той же группе появляются на графике поля точек с тем же цветом маркера, символом и размером.

Количество строк в g должно быть равно длине x.

Пример: species

Пример: {Cylinders,Origin}

Типы данных: categorical | logical | single | double | char | string | cell

Цвета маркера, заданный как вектор символов или строковый скаляр цветов, распознаваемых plot функция или матрица значений триплета RGB. Каждый триплет RGB является трехэлементным вектором-строкой, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета, соответственно. Каждая интенсивность должна быть в области значений [0,1].

В этой таблице перечислены доступные цветовые символы и их эквивалентные Триплеты RGB значения.

Длинное имяКраткое имяТриплет RGB
Желтый'y'[1 1 0]
Пурпурный'm'[1 0 1]
Голубой'c'[0 1 1]
Красный'r'[1 0 0]
Зеленый'g'[0 1 0]
Синий'b'[0 0 1]
Белый'w'[1 1 1]
Черный'k'[0 0 0]

Если вы не задаете достаточное количество значений для всех групп, то gscatter при необходимости переходит к заданным значениям.

Пример: 'rgb'

Пример: [0 0 1; 0 0 0]

Типы данных: char | string | single | double

Символы маркера, заданные как вектор символов или строковый скаляр символов, распознаваемых plot функция. В этой таблице перечислены доступные символы маркера.

ЗначениеОписание
'o'Круг
'+'Плюс знак
'*'Звездочка
'.'Точка
'x'Крест
's'Квадрат
'd'Алмаз
'^'Направленный вверх треугольник
'v'Нисходящий треугольник
'>'Треугольник , указывающий вправо
'<'Треугольник , указывающий влево
'p'Пятиконечная звезда (пентаграмма)
'h'Шестиконечная звезда (гексаграмма )
'none'Маркеров нет

Если вы не задаете достаточное количество значений для всех групп, то gscatter при необходимости переходит к заданным значениям.

Пример: 'o+*v'

Типы данных: char | string

Размеры маркера, заданные как положительный числовой вектор в точках. Значение по умолчанию определяется количеством наблюдений. Если вы не задаете достаточное количество значений для всех групп, то gscatter при необходимости переходит к заданным значениям.

Пример: [6 12]

Типы данных: single | double

Опция включения легенды, заданная как 'on' или 'off'. По умолчанию легенда отображается на графике.

Ось X метки, заданный как вектор символов или строковый скаляр.

Типы данных: char | string

метка оси Y, заданная как вектор символов или строковый скаляр.

Типы данных: char | string

Оси для графика, заданные как Axes или UIAxes объект. Если вы не задаете ax, затем gscatter создает график с использованием текущей системы координат. Для получения дополнительной информации о создании объекта осей см. axes и uiaxes.

Выходные аргументы

свернуть все

Графические указатели, возвращенные как массив Line объекты. Каждый Line объект соответствует одной из групп в g. Вы можете использовать запись через точку для того, чтобы запросить и задать свойства объектов линии. Список Line свойства объекта, см. «Свойства линии».

См. также

| |

Темы

Представлено до R2006a
