extendedObjectMesh
Представление сетки расширенного объекта
Описание
The extendedObjectMesh представляет 3-D геометрию объекта. Геометрия 3-D представлена гранями и вершинами. Используйте эти сетки объектов, чтобы задать геометрию uavPlatform для симуляции данных датчика лидара с помощью uavLidarPointCloudGenerator.
Создание
Синтаксис
Описание
mesh = extendedObjectMesh('cuboid')extendedObjectMesh объект, который задает кубоид с единичными размерностями. Источник кубоида расположен в его геометрическом центре.
mesh = extendedObjectMesh('cylinder')
mesh = extendedObjectMesh('cylinder',n)n равномерно разнесенные вершины по его окружности.
mesh = extendedObjectMesh('sphere')
mesh = extendedObjectMesh('sphere',n)n, сферического mesh. Сферический mesh имеет (n + 1)2 - 2 вершины и 2 n(n - 1) лица.
mesh = extendedObjectMesh(vertices,faces)vertices и faces установите Vertices и Faces свойства соответственно.
Свойства
Функции объекта
Используйте функции объекта для разработки новых сетей.
translate | Перемещение mesh вдоль осей координат |
rotate | Вращайте mesh вокруг осей координат |
scale | Масштабируйте mesh в каждой размерности |
applyTransform | Применить прямое преобразование к вершинам сетки |
join | Присоедините две сетки объектов |
scaleToFit | Автошкала mesh объекта, чтобы соответствовать заданным кубоидным размерностям |
show | Отобразите mesh как закрашенную фигуру на текущей системе координат |
Примеры
Создание и преобразование кубоидного Mesh
В этом примере показано, как создать extendedObjectMesh объект и перемещение объекта.
Создайте кубоидный mesh.
mesh = extendedObjectMesh('cuboid');Перемещите mesh на 5 модули вдоль отрицательной оси Y.
mesh = translate(mesh,[0 -5 0]);

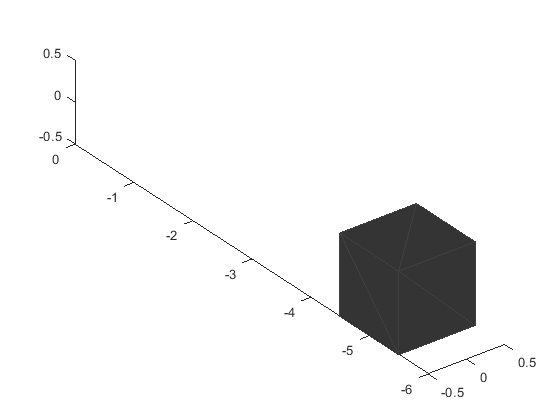

Визуализируйте mesh.
ax = show(mesh); ax.YLim = [-6 0];
Создание и визуализация Mesh гидроцилиндра
В этом примере показано, как создать extendedObjectMesh объект и визуализация.
Создайте mesh цилиндра.

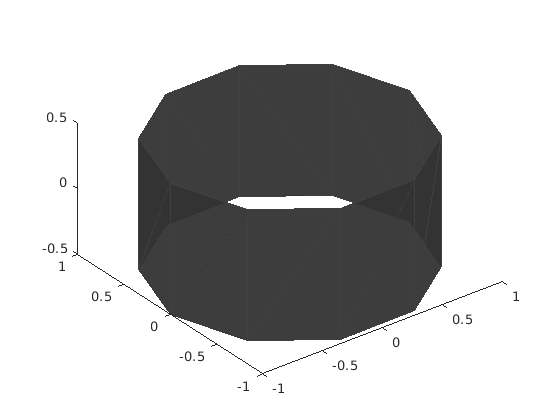

mesh = extendedObjectMesh('cylinder');Визуализируйте mesh.
ax = show(mesh);
Создание и автоматическое масштабирование сферического Mesh
В этом примере показано, как создать extendedObjectMesh объект и автоматическое масштабирование объекта до требуемых размерностей.
Создайте сферический mesh из модуля размерностей.
sph = extendedObjectMesh('sphere');Автоматическое масштабирование mesh до размерностей в dims.
dims = struct('Length',5,'Width',10,'Height',3,'OriginOffset',[0 0 -3]); sph = scaleToFit(sph,dims);

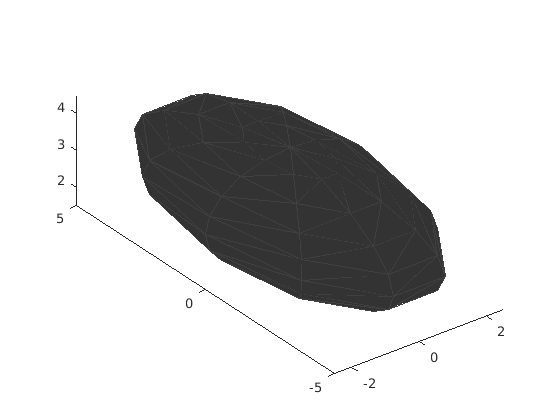

Визуализируйте mesh.
show(sph);
