Image From File
Чтение изображения из расположения файла
- Библиотека:
Computer Vision Toolbox/Источники
Описание
Блок Image From File считывает изображение из заданного местоположения файла и импортирует его в Simulink® рабочей области. Файл входа может содержать бинарное изображение, полутоновое изображение или цветное изображение.
Порты
Выход
Image - Выходное изображение
матрица | трехмерный массив
Выходное изображение, возвращенный в виде матрицы или трехмерные массивы. Если чтение изображения является двоичным или полутоновым изображением, выходом является матрица M -by N. Если чтение изображения является цветным изображением, выводится массив M -by- N -by-3.
Зависимости
Чтобы включить этот порт, установите параметр Image signal равным One multidimensional signal.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point

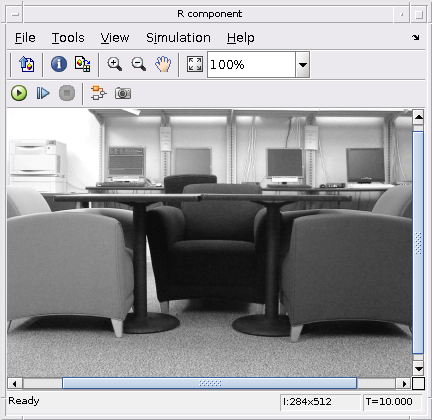

R - Красный цветовой компонент изображения
матрица
Красный цветовой компонент изображения, возвращенная как M -by- N матрица. Блок возвращает этот выход, если вход является цветным изображением. Если для параметра Image signal задано значение Separate color signals, а входное изображение - полутоновое, блок возвращает только этот порт.
Зависимости
Чтобы включить этот порт, установите параметр Image signal равным Separate color signals.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
G - Зелёный цветовой компонент изображения
матрица
Компонент зеленого цвета изображения, возвращенный как M -by- N матрица. Блок возвращает этот выход, только если вход является цветным изображением.
Зависимости
Чтобы включить этот порт, установите параметр Image signal равным Separate color signals.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
B - Синий цветовой компонент изображения
матрица
Синий цветовой компонент изображения, возвращенный как M -by- N матрица. Блок возвращает этот выход, только если вход является цветным изображением.
Зависимости
Чтобы включить этот порт, установите параметр Image signal равным Separate color signals.
Типы данных: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32 | Boolean | fixed point
Параметры
File Name - Входное изображение
Укажите имя файла, содержащего считываемое изображение. Если файл отсутствует в MATLAB® щелкните Browse и перейдите к файлу. Список поддерживаемых форматов файлов см. в разделе imread страница с описанием функции в документации MATLAB.
Примечание
Параметр File Name поддерживает URL- путей.
Sample time - Шаг расчета для выполнения блока
inf (по умолчанию) | Positive scalar | Vector
Указание шага расчета для выполнения блока. Длина вектора должна быть 2, которая представляет значения [Period, Offset], где смещение должно быть меньше периода и неотрицательно. Учитывая значение по умолчанию inf, блок выводит матрицу для полутонового и двоичного значений. Для входа полутонового или цветного изображения выход представляет собой 3-D или 4-D массив, соответственно.
Значение добавленной размерности равно этажу ((Tsim/ Ts) + 1).
Tsim - время симуляции, а Ts - шаг расчета, для выполнения блока. Например, если изображение входа - матрица 256 на 256, время симуляции составляет 10 секунд, и шаг расчета установлен в 0,5 секунды, то выход - массив 256 на 256 на 21.
Image signal - Сигнал, возвращаемый блоком
One multidimensional signal (по умолчанию) | Separate color signals
Задайте, как блок возвращает изображение, считанное из файла.
One multidimensional signal- Блок имеет один выходной порт, который возвращает все изображение.Separate color signals- Блок имеет три выходных порта, по одному для каждого цветового канала, который возвращает отдельные цветовые каналы изображения.
Output port labels - Выходы порта
R|G|B (по умолчанию) | имена портов
Задайте метки для портов выхода. Каждая метка может быть любым значением. Используйте вертикальный штриховой символ, |, как разделитель между именами всех выходных портов.
Зависимости
Чтобы включить этот параметр, установите параметр Image signal равным Separate color signals.
Data type
Output data type - Тип данных выходного изображения
Унаследуйте изображению входа (дефолт) | дважды | единственный | int8 | uint8 | int16 | uint16 | int32 | uint32 | булев |, Фиксированная точка | определенный Пользователями | Наследует через обратное распространение
Укажите тип данных выходного изображения. Если тип входных данных изображения отличается от выбранного значения параметра Output data type, блок масштабирует значения пикселей, добавляет смещение к значениям пикселей, так что они находятся в динамической области значений нового типа данных или обоих. Значения пикселей с плавающей точностью двойной и одинарной точности должны находиться в области значений [0 1].
Signed - Тип данных с фиксированной точкой со знаком
on (по умолчанию) | off
Выберите этот параметр, если тип данных входного изображения подписан как фиксированная точка.
Зависимости
Чтобы включить этот параметр, установите параметр Output data type равным Fixed-point.
Word length - Биты в типе данных с фиксированной точкой
16 (по умолчанию) | положительная скалярная величина
Указание размера слова, в битах, для типа выходных данных с фиксированной точкой. Значение должно быть меньше 32.
Зависимости
Чтобы включить этот параметр, установите параметр Output data type равным Fixed-point.
Set fraction length in output to - Масштабный коэффициент типа данных с фиксированной точкой
User-defined (по умолчанию) | Best precision
Задайте масштабный коэффициент выхода с фиксированной точкой как одну из следующих опций.
Best precision- Выходной сигнал масштабируется автоматически, так что выходной сигнал имеет лучшую возможную точность.Выберите
User-defined- Задайте выходное масштабирование в параметре Fraction length.
Зависимости
Чтобы включить этот параметр, установите параметр Output data type равным Fixed-point.
Fractional length - Дробные биты
15 (по умолчанию) | скаляром
Задайте количество бит справа от десятичной точки.
Зависимости
Чтобы включить этот порт, установите параметр Output data type равным Fixed-point, и установите параметр Set fraction length in output равным User-defined.
User-defined data type - Определяемый пользователем тип данных с фиксированной точкой
uint(8) (по умолчанию) | User-defined fixed-point data type
Задает любой встроенный или тип данных с фиксированной точкой. Можно задать следующие типы данных с фиксированной точкой с помощью библиотеки Fixed-Point Designer™.
Зависимости
Чтобы включить этот параметр, установите параметр Output data type равным User-defined.
Характеристики блоков
Типы данных |
|
Многомерные сигналы |
|
Сигналы переменного размера |
|
Расширенные возможности
Генерация кода C/C + +
Сгенерируйте код C и C++ с помощью Coder™ Simulink ®
.См. также
Блоки
- From Multimedia File | Image From Workspace | To Video Display | Video From Workspace | Video Viewer
