wpspectrum

Вейвлет вейвлет-пакета

Синтаксис

[SPEC,TIMES,FREQ] = wpspectrum(WPT,Fs) [...] = wpspectrum(WPT,Fs,'plot') [...,TNFO] = wpspectrum(...)

Описание

[SPEC,TIMES,FREQ] = wpspectrum(WPT,Fs) возвращает матрицу вейвлета оценок спектральных пакетов, SPEC, для объекта дерева двоичных вейвлетов пакетов, WPT. Fs - частота дискретизации в Герце. SPEC является 2^J-by - N матрица, где J - уровень преобразования вейвлет, а N - длина временных рядов. TIMES является вектором времени и N 1 байт и FREQ является 1 на 2^J вектор частот.

[...] = wpspectrum(WPT,Fs,'plot') отображает спектр вейвлета пакета.

[...,TNFO] = wpspectrum(...) возвращает терминальные узлы вейвлета дерева пакетов в частотном порядке.

Входные параметры

WPT

WPT - двоичный вейвлет дерево пакетов класса wptree.

Fs

Частота дискретизации в Герце как скаляр класса double.

По умолчанию: 1

plot

Вектор символов 'plot' отображает спектр вейвлета пакета. Введите 'plot' после Fs для создания графика спектра вейвлет.

Выходные аргументы

`SPEC`	Вейвлет вейвлет-пакета. `SPEC` является 2^J-by - N матрица, где J - уровень преобразования вейвлет, а N - длина узла 0 в древовидном объекте вейвлет. Частотный интервал между строками `SPEC` равен Fs/2^J+1.
`TIMES`	Временной вектор. `TIMES` - вектор времени в секундах, равный по длине узлу 0 объекта дерева вейвлет. Временной интервал между элементами составляет 1/ Fs.
`FREQ`	Вектор частоты. `FREQ` - вектор частот длины 2^J где J - уровень объекта дерева вейвлета пакетов. Частотный интервал в `FREQ` равен Fs/2^J+1.
`TNFO`	Терминальные узлы. `TNFO` является вектором терминальных узлов древовидного объекта вейвлет в частотном порядке.

Примеры

свернуть все

Вейвлет вейвлет-пакета для синусоидов

Открыть Live Script

Этот пример показывает спектр пакета вейвлета для сигнала, состоящего из двух синусоидов с несвязанной поддержкой.

Задайте вейвлет.

fs = 500;
t = 0:1/fs:4;
y = sin(32*pi*t).*(t<2) + sin(128*pi*t).*(t>=2);
plot(t,y);
axis tight
title('Analyzed Signal');

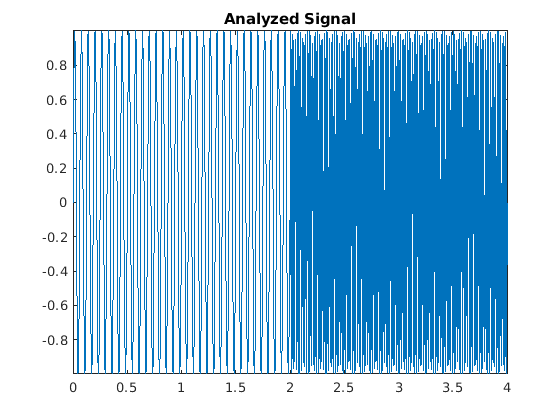

Figure contains an axes. The axes with title Analyzed Signal contains an object of type line.

Задайте вейвлет спектра пакета.

level = 6;
wpt = wpdec(y,level,'sym6');
figure;
[S,T,F] = wpspectrum(wpt,fs,'plot');

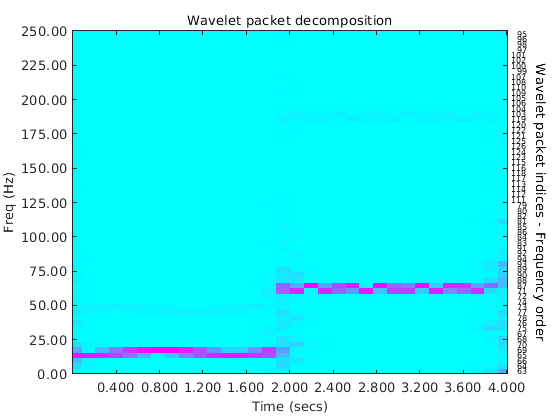

Figure contains an axes. The axes with title Wavelet packet decomposition contains 66 objects of type image, text.

Спектр пакета вейвлет сигнала щебета

Открыть Live Script

Создайте сигнал щебета.

fs = 1000;
t = 0:1/fs:2;
% create chirp signal
y = sin(256*pi*t.^2);

Постройте график анализируемого сигнала.

plot(t,y);
axis tight
title('Analyzed Signal');

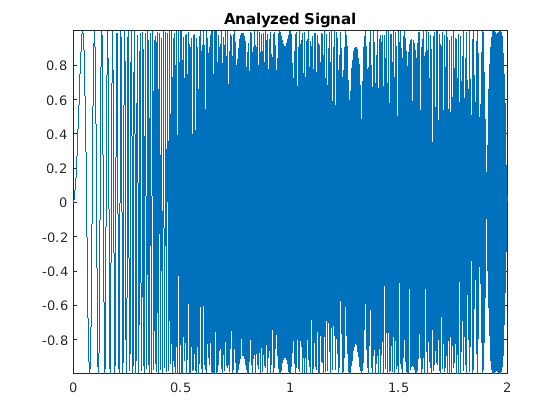

Figure contains an axes. The axes with title Analyzed Signal contains an object of type line.

Получите вейвлет оценки пакетного спектра.

level = 6;
wpt = wpdec(y,level,'sym8');
figure;
[S,T,F] = wpspectrum(wpt,fs,'plot');

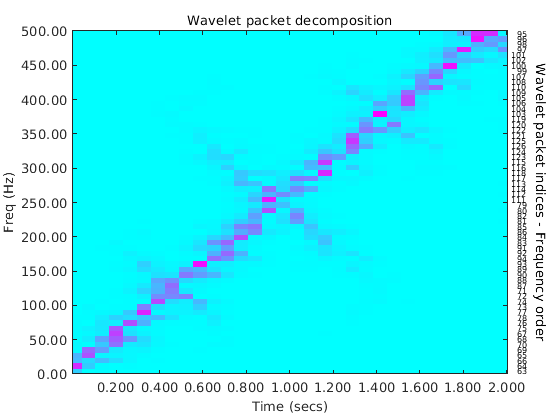

Figure contains an axes. The axes with title Wavelet packet decomposition contains 66 objects of type image, text.

Подробнее о

свернуть все

Вейвлет вейвлет-пакета

Вейвлет содержит абсолютные значения коэффициентов из частотно-упорядоченных терминальных узлов входа двоичных вейвлет. Терминальные узлы обеспечивают наивысший уровень частотного разрешения при преобразовании вейвлет. Если J обозначает уровень преобразования вейвлет, и Fs является частотой дискретизации, терминальные узлы аппроксимируют полосно-пропускающие фильтры вида:

$[\frac{n F s}{2^{J + 1}}, \frac{(n + 1) F s}{2^{J + 1}}) n = 0, 1, 2, 3, \dots 2^{J} - 1$

На терминальном уровне дерева вейвлет преобразование делит интервал от 0 до частоты Найквиста на полосы приблизительной ширины $F s / 2^{J + 1} .$

Алгоритмы

wpspectrum вычисляет спектр вейвлета пакета следующим образом:

Извлеките вейвлет пакетные коэффициенты, соответствующие терминальным узлам. Возьмем абсолютное значение коэффициентов.
Упорядочьте вейвлет пакетные коэффициенты по частотным упорядоченным расположениям.
Определите временной экстент на исходной временной оси, соответствующей каждому вейвлету пакетному коэффициенту. Повторите каждый вейвлет пакетный коэффициент, чтобы заполнить временные погрешности между соседними вейвлетами пакетными коэффициентами и создать вектор, равный по длине узлу 0 вейвлетов объекта дерева пакетов.

Ссылки

Wickerhauser, M.V. Лекции по алгоритмам Wavelet Packet, Технический отчет, Университет Вашингтона, Факультет математики, 1992.

См. также

otnodes | wpdec

Темы

Вейвлет вейвлет-пакета

Введенный в R2010b
