antenna.Ellipse
Создайте эллипс, сосредоточенный в начале координат на плоскости X-Y
Описание
Используйте antenna.Ellipse объект создать эллипс, строивший в начале координат на плоскости X-Y.
Создание
Описание
ellipse = antenna.Ellipse создает эллипс, строивший в начале координат на плоскости X-Y.
ellipse = antenna.Ellipse(Name,Value) свойства наборов с помощью одного или нескольких аргументов пары "имя-значение". Например, ellipse = antenna.Ellipse('MajorAxis',2,'Minoraxis',0.800) создает эллипс с самым длинным диаметром 2 м и самым маленьким диаметром 0,8 м. Заключите каждое имя свойства в кавычки.
Свойства
Функции объекта
add | Boolean объединяет операцию на двух формах |
subtract | Булева операция вычитания на двух формах |
intersect | Булева перекрестная операция на двух формах |
plus | Shape1 + Shape2 |
minus | Shape1 - Shape2 |
and | Shape1 & Shape2 |
area | Вычислите область формы в квадратных метрах |
show | Отобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру |
plot | Постройте контур формы |
mesh | Поймайте в сети свойства металлической или диэлектрической антенны или структуры массива |
rotate | Вращайте форму об оси и угле |
rotateX | Вращайте форму о x - ось и угол |
rotateY | Вращайте форму о y - ось и угол |
rotateZ | Вращайте форму о z - ось и угол |
translate | Переместите форму в новое местоположение |
scale | Измените размер формы установленной суммой |
removeHoles | Удалите отверстия из формы |
removeSlivers | Удалите выбросы щепки из контура формы |
Примеры
Создайте эллипс со свойствами по умолчанию
Создайте эллипс с помощью antenna.Ellipse.
e1 = antenna.Ellipse
e1 =
Ellipse with properties:
Name: 'myEllipse'
Center: [0 0]
MajorAxis: 1
MinorAxis: 0.5000
NumPoints: 30

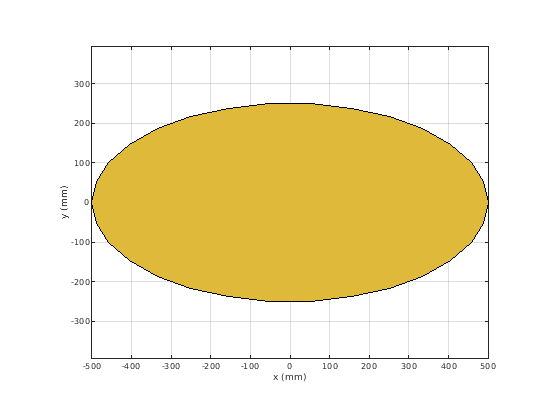

Просмотрите antenna.Ellipse объект с помощью show функция.
show(e1)
Создайте эллипс с заданными свойствами
Создайте эллипс с главной осью 2 м и незначительной осью 0,8 м.
e2 = antenna.Ellipse('MajorAxis',2,'MinorAxis',0.8)
e2 =
Ellipse with properties:
Name: 'myEllipse'
Center: [0 0]
MajorAxis: 2
MinorAxis: 0.8000
NumPoints: 30

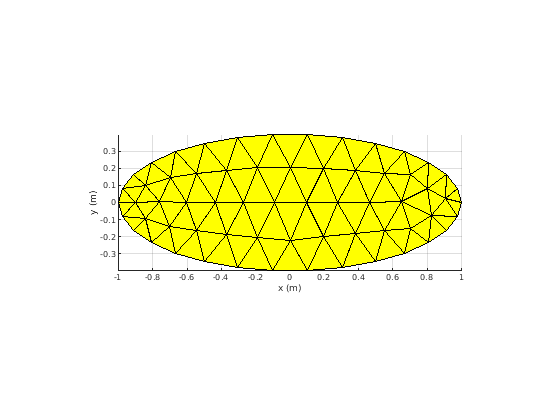

Создайте mesh Длина ребра имеющая 20 см.
mesh(e2,'MaxEdgeLength',2e-1)
Вычтите две формы
Создайте эллипс со свойствами по умолчанию.
e3 = antenna.Ellipse;
Создайте прямоугольник с длиной 0,1 м и шириной 0,2 м.
r = antenna.Rectangle('Length',0.1,'Width',0.2);
Вычтите две формы с помощью minus оператор.
s = e3-r;

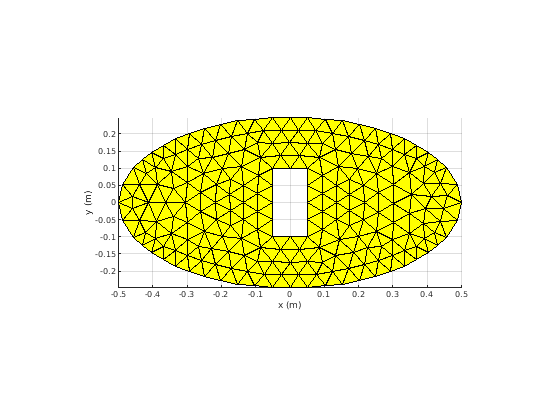

Поймайте в сети вычтенную форму длина ребра имеющая 1 м.
mesh(s,1)
