getCompSensitivity

Дополнительная функция чувствительности из обобщенной модели системы управления

Описание

пример

T = getCompSensitivity(CL,location) возвращает дополнительную чувствительность, измеренную в заданном местоположении для обобщенной модели системы управления.

пример

T = getCompSensitivity(CL,location,opening) задает дополнительные открытия цикла для дополнительного вычисления функции чувствительности. Используйте открытие, например, чтобы вычислить дополнительную функцию чувствительности внутреннего цикла, с открытым внешним контуром.

Если opening и location перечислите ту же точку, программное обеспечение открывает цикл после добавления сигнала воздействия в точке.

Примеры

свернуть все

Вычислите дополнительную чувствительность на объекте выход, X, из системы управления следующим рисунком.

Создайте модель системы путем определения и соединения числовой модели объекта управления LTI G, настраиваемый контроллер C, и AnalysisPoint блок X. Используйте AnalysisPoint блокируйтесь, чтобы отметить местоположение, где вы оцениваете дополнительную чувствительность, которая в этом примере является объектом выход.

G = tf([1],[1 5]);
C = tunablePID('C','p');
C.Kp.Value = 3;
X = AnalysisPoint('X');
CL = feedback(G*C,X);

CL genss модель, которая представляет ответ с обратной связью системы управления от r до y. Исследуйте Блоки Системы управления модели.

CL.Blocks
ans = struct with fields:
    C: [1x1 tunablePID]
    X: [1x1 AnalysisPoint]

Блоки модели включают AnalysisPoint блок, X, это идентифицирует местоположение аналитической точки.

Вычислите дополнительную чувствительность, T, в X.

T = getCompSensitivity(CL,'X')
T =

  Generalized continuous-time state-space model with 1 outputs, 1 inputs, 1 states, and the following blocks:
    C: Tunable PID controller, 1 occurrences.
    X: Analysis point, 1 channels, 1 occurrences.

Type "ss(T)" to see the current value, "get(T)" to see all properties, and "T.Blocks" to interact with the blocks.

getCompSensitivity сохраняет Блоки Системы управления CL, и возвращает genss модель. Чтобы получить числовую модель, можно преобразовать T к форме передаточной функции, с помощью текущего значения настраиваемого блока.

Tnum = tf(T)
Tnum =

  From input "X" to output "X":
   -3
  -----
  s + 8

Continuous-time transfer function.

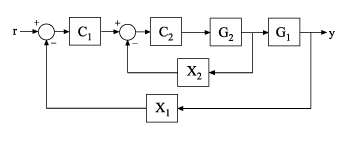

В многоконтурной системе следующего рисунка вычислите чувствительность внутреннего цикла при выходе G2, с открытым внешним контуром.

Создайте модель системы путем определения и соединения числовых моделей объекта управления, настраиваемых контроллеров и AnalysisPoint блоки. G1 и G2 модели объекта управления, C1 и C2 настраиваемые контроллеры и X1 и X2 AnalysisPoint блоки, которые отмечают потенциальные открывающие цикл местоположения.

G1 = tf(10,[1 10]);
G2 = tf([1 2],[1 0.2 10]);
C1 = tunablePID('C','pi');
C2 = tunableGain('G',1);
X1 = AnalysisPoint('X1');
X2 = AnalysisPoint('X2');
CL = feedback(G1*feedback(G2*C2,X2)*C1,X1);

Вычислите дополнительную чувствительность, T, в X2, с внешним контуром открываются в X1. Определение X1 когда третий входной параметр говорит getCompSensitivity открыть цикл в том местоположении.

T = getCompSensitivity(CL,'X2','X1');
tf(T)
ans =

  From input "X2" to output "X2":
       -s - 2
  ----------------
  s^2 + 1.2 s + 12

Continuous-time transfer function.

Входные параметры

свернуть все

Модель системы управления в виде обобщенной модели в пространстве состояний (genss).

Местоположения, в которых можно выполнить анализ чувствительности или разомкнутые контуры, отмечены AnalysisPoint блоки в CL. Используйте getPoints(CL) получить список таких местоположений.

Местоположение, в котором вы вычисляете дополнительную функцию чувствительности в виде вектора символов или массива ячеек из символьных векторов. Чтобы извлечь дополнительную функцию чувствительности в нескольких местоположениях, используйте массив ячеек из символьных векторов.

Каждое заданное местоположение должно совпадать с аналитической точкой в CL. Аналитические точки отмечены с помощью AnalysisPoint блоки. Получить список доступного анализа указывает в CL, используйте getPoints(CL).

Пример: 'u' или {'u','y'}

Дополнительное открытие цикла раньше вычисляло дополнительную функцию чувствительности в виде вектора символов или массива ячеек из символьных векторов. Чтобы открыть цикл в нескольких местоположениях, используйте массив ячеек из символьных векторов.

Каждое заданное открытие должно совпадать с аналитической точкой в CL. Аналитические точки отмечены с помощью AnalysisPoint блоки. Получить список доступного анализа указывает в CL, используйте getPoints(CL).

Используйте открытие, например, чтобы вычислить дополнительную функцию чувствительности внутреннего цикла, с открытым внешним контуром.

Если opening и location перечислите ту же точку, программное обеспечение открывает цикл после добавления сигнала воздействия в точке.

Пример: 'y_outer' или {'y_outer','y_outer2'}

Выходные аргументы

свернуть все

Дополнительная функция чувствительности системы управления, T, измеренный в location, возвращенный как обобщенная модель в пространстве состояний (genss).

  • Если location задает одну аналитическую точку, затем T SISO genss модель.

  • Если location векторный сигнал или задает несколько аналитических точек, затем T MIMO genss модель.

Больше о

свернуть все

Дополнительная чувствительность

complementary sensitivity function, T, в точке являются передаточной функцией с обратной связью вокруг обратной связи, измеренной в заданном местоположении. Это связано с передаточной функцией разомкнутого контура, L, и функцией чувствительности, S, в той же точке можно следующим образом:

T=L1L=S1.

Использование getLoopTransfer и getSensitivity вычислить L и S.

Рассмотрите следующую модель:

Дополнительная чувствительность, T, в y задан как передаточная функция от dy к y.

Заметьте что, в отличие от функции чувствительности, воздействия, dy, добавляется после измерения, y.

y=GK(y+dy)y=GKyGKdy(I+GK)y=GKdyy=(I+GK)1GKTdy.

Здесь, I является единичной матрицей одного размера с G K. Дополнительная передаточная функция чувствительности в y равно -1 времена передаточная функция с обратной связью от r к y.

Дополнительная чувствительность в нескольких местоположениях, например, u и y, задан как передаточная функция MIMO от воздействий до измерений:

T=[TduuTdyuTduyTdyy].

Смотрите также

| | | | | (Simulink Control Design) | | | (Simulink Control Design)

Введенный в R2014a
