residuez

Частично-дробное расширение Z-преобразования

свернуть все на странице

Синтаксис

[ro,po,ko] = residuez(bi,ai)
[bo,ao] = residuez(ri,pi,ki)

Описание

пример

[ro,po,ko] = residuez(bi,ai) находит остатки, полюса и прямые термины расширения элементарной дроби отношения полинома числителя и полинома знаменателя, b и a.

[bo,ao] = residuez(ri,pi,ki) с тремя входными параметрами и двумя выходными аргументами, преобразует расширение элементарной дроби назад на полиномы с коэффициентами в векторах-строках b и a.

Примеры

свернуть все

Скрипт Open Live Script

Вычислите частично-дробное расширение, соответствующее БИХ третьего порядка фильтр lowpass, описанный передаточной функцией

H(z)=0.05634(1+z-1)(1-1.0166z-1+z-2)(1-0.683z-1)(1-1.4461z-1+0.7957z-2).

Опишите числитель и знаменатель как полиномиальные свертки.

b0 = 0.05634;
b1 = [1  1];
b2 = [1 -1.0166 1];
a1 = [1 -0.683];
a2 = [1 -1.4461 0.7957];

b = b0*conv(b1,b2);
a = conv(a1,a2);

Вычислите остатки, полюса и прямые термины частично-дробного расширения.

[r,p,k] = residuez(b,a)
r = 3×1 complex

  -0.1153 - 0.0182i
  -0.1153 + 0.0182i
   0.3905 + 0.0000i


p = 3×1 complex

   0.7230 + 0.5224i
   0.7230 - 0.5224i
   0.6830 + 0.0000i


k = -0.1037

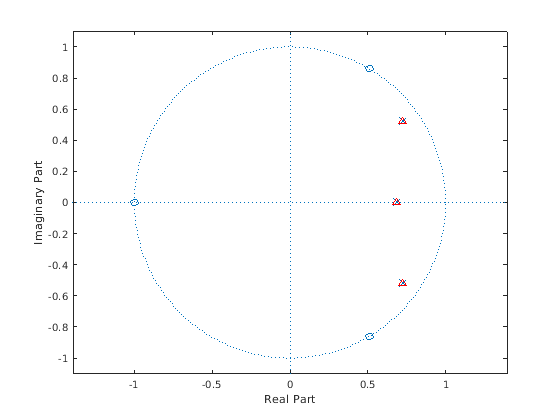

Постройте полюса и нули передаточной функции и наложите полюса, которые вы только нашли.

zplane(b,a)
hold on
plot(p,'^r')
hold off

Figure contains an axes object. The axes object contains 4 objects of type line.

Используйте residuez снова восстановить передаточную функцию.

[bn,an] = residuez(r,p,k)
bn = 1×4

    0.0563   -0.0009   -0.0009    0.0563


an = 1×4

    1.0000   -2.1291    1.7834   -0.5435

Входные параметры

свернуть все

Полиномиальные коэффициенты в виде векторов. Векторы b и a задайте коэффициенты полиномов системы дискретного времени b (z)/a (z) в убывающих степенях z.

B(z)=b0+b1z−1+b2z−2+⋯+bmz−mA(z)=a0+a1z−1+a2z−2+⋯+anz−n

Если существует несколько корней и a > n-1,

B(z)A(z)=r(1)1−p(1)z−1+⋯+r(n)1−p(n)z−1+k(1)+k(2)z−1+⋯+k(m−n+1)z−(m−n)

Остатки элементарной дроби в виде вектора.

Полюса элементарной дроби в виде вектора.

Прямые термины в виде вектора-строки.

Выходные аргументы

свернуть все

Остатки элементарной дроби, возвращенной как вектор.

Полюс элементарной дроби, возвращенной как вектор. Количество полюсов

n = length(a)-1 = length(r) = length(p)

Если     p(j) = ... = p(j+s-1) полюс кратности s, затем расширение включает термины формы

r(j)1−p(j)z−1+r(j+1)(1−p(j)z−1)2+⋯+r(j+sr−1)(1−p(j)z−1)s

Прямые термины, возвращенные как вектор-строка. Прямой вектор коэффициентов термина k пусто если length(b) меньше length(a); в противном случае:

length(k) = length(b) - length(a) + 1

Полиномиальные коэффициенты, возвращенные как векторы.

Алгоритмы

residuez преобразует систему дискретного времени, описанную как отношение двух полиномов, к расширению элементарной дроби, или остатку, форме. Это также преобразует расширение элементарной дроби назад на исходные полиномиальные коэффициенты.

Примечание

Численно, расширение элементарной дроби отношения полиномов является плохо изложенной проблемой. Если полином знаменателя около полинома с несколькими корнями, то небольшие изменения в данных, включая ошибки округления, могут вызвать произвольно большие изменения в получившихся полюсах и остатках. Необходимо использовать пространство состояний или нулевые полюсом представления вместо этого.

residuez применяет стандартный MATLAB® функции и методы элементарной дроби, чтобы найти rP, и k от b и a. Это находит

  • Прямые термины a использование deconv (полиномиальное длинное деление), когда length(b) > length(a)-1.

  • Полюса с помощью p = roots(a).

  • Любые повторные полюса, переупорядочивая полюса согласно их кратности.

  • Остаток для каждого неповторения подпирает шестами pj путем умножения b (z)/a (z) 1 / (1 - pj z−1) и выполнение получившейся рациональной функции в z = pj.

  • Остатки для повторных полюсов путем решения

    S2*r2 = h - S1*r1

    для r2 использование \H импульсная характеристика уменьшаемого b (z)/a (z), S1 матрица, столбцы которой являются импульсными характеристиками систем первого порядка, составленных из неповторяющихся корней и r1 столбец, содержащий остатки для неповторяющихся корней. Каждый столбец матричного S2 импульсная характеристика. Для каждого корневого pj кратности sj, S2 содержит столбцы sj, представляющие импульсные характеристики каждой из следующих систем.

    11−pjz−1,1(1−pjz−1)2,⋯,1(1−pjz−1)sj

    Векторный h и матрицы S1 и S2 имейте n + xtra строки, где n общее количество корней и внутреннего параметра xtra, установите на 1 по умолчанию, определяет степень сверхопределения системы уравнений.

Примечание

residue функция на стандартном языке MATLAB очень похожа на residuez. Это вычисляет расширение элементарной дроби систем непрерывного времени в области Лапласа (см. ссылку [1]), а не системы дискретного времени в z - область, как делает residuez.

Ссылки

[1] Оппенхейм, Алан V, Рональд В. Шафер и Джон Р. Бак. Обработка сигналов дискретного времени. 2-й Эд. Верхний Сэддл-Ривер, NJ: Prentice Hall, 1999.
