Model

Ссылка на другую модель для создания иерархии модели

Библиотека:
Simulink / Ports & Subsystems
HDL Coder / Ports & Subsystems

Описание

Блок Model ссылается на заданную модель. Это отображает порты ввода и вывода, которые соответствуют портам ввода и вывода верхнего уровня модели, на которую ссылаются. Эти порты позволяют вам соединять модель, на которую ссылаются, с другими блоками в родительской модели.

Чтобы определить, подходит ли блок Model лучше для вашей цели, чем другой блок со схожей функциональностью, смотрите, Выбирают Among Types of Model Components и Compare Capabilities of Model Components.

Для получения инструкций по тому, как сослаться на модель с блоком Model, см. Ссылочные Существующие Модели.

По умолчанию блок Model отображает представление содержимого модели, на которую ссылаются. Для получения дополнительной информации смотрите Содержимое Предварительного просмотра Компонентов модели. Чтобы видеть содержимое модели, на которую ссылаются, дважды кликните блок Model.

Если у вас есть Simulink^® Лицензия Coder™, можно скрыть детали реализации модели, на которую ссылаются, путем защиты модели. Чтобы защитить модель, смотрите, Защищают Модели, чтобы Скрыть Содержимое (Simulink Coder). Чтобы сослаться на защищенную модель, см. Ссылочные Защищенные Модели от Третьих лиц.

Порты

Входной параметр

развернуть все

`Port_1` — Введите, который соответствует блокам корневого уровня модели, на которую ссылаются,
предупредите | сообщение | вызов функции

Блок Model имеет входной порт для каждого входного порта модели, на которую это ссылается. Входные порты моделей, на которые ссылаются, заданы блоками In Bus Element и Inport. Имя порта блока Model совпадает с именем соответствующего порта в модели, на которую ссылаются. Входной сигнал для каждого порта блока Model должен быть допустимым для соответствующего порта в модели, на которую ссылаются. Для получения дополнительной информации смотрите Интерфейс Модели - ссылки и Контур.

Вызовы функции, соединенные с входным портом, передают в модель, на которую ссылаются. Чтобы условно выполнить основанное на модели, на которое ссылаются, на вызове функции, смотрите Function Call.

Вывод

развернуть все

`Port_1` — Выведите, который соответствует блокам корневого уровня модели, на которую ссылаются,
предупредите | сообщение

Блок Model имеет выходной порт для каждого выходного порта модели, на которую это ссылается. Выходные порты моделей, на которые ссылаются, заданы блоками Out Bus Element и Outport. Имя порта на блоке Model совпадает с именем соответствующего порта в модели, на которую ссылаются. Выходные сигналы блока Model являются сигналами, соединенными с Outport и блоками Out Bus Element в модели, на которую ссылаются. Смотрите Интерфейс Модели - ссылки и Контур.

Управление

развернуть все

Условное выполнение

`Enable` — Управляющий сигнал, который включает модель, на которую ссылаются,
скаляр | вектор | матрица

Разрешать порт появляется наверху блока Model. Метка порта является значком, который представляет разрешать сигнал.

Enable port on Model block

Управляющий сигнал, который соединяется с портом, определяет, когда выполнить модель, на которую ссылаются. Для получения дополнительной информации смотрите, Условно Выполняют Модели, на которые Ссылаются.

Зависимости

Чтобы включить этот порт, добавьте блок Enable в верхний уровень модели, на которую ссылаются.

`Trigger` — Управляющий сигнал, что триггеры модель, на которую ссылаются,
скаляр | вектор | матрица

Триггерный порт появляется наверху блока Model. Метка порта является значком, который представляет триггерный сигнал.

Trigger port on Model block

Зависимости

Чтобы включить этот порт, добавьте блок Trigger в верхний уровень модели, на которую ссылаются, и установите ее Trigger type на rising, falling, или either.

`Function Call` — Управляющий сигнал для события вызова функции
вызов функции

Порт вызова функции появляется наверху блока Model. Метка порта отображает имя модели, на которую ссылаются, как функция.

Function-call port on Model block

Зависимости

Чтобы включить этот порт, добавьте блок Trigger в верхний уровень модели, на которую ссылаются, и установите ее Trigger type на function-call.

Симуляция Событий модели

`initialize` — Управляющий сигнал для модели инициализирует событие
вызов функции

Инициализировать порт события обеспечивает управляющий сигнал, который инициировал модель, инициализируют событие, которое инициализирует состояния модели, на которую ссылаются.

Модель, на которую ссылаются, может содержать блок Initialize Function, который соответствует модели, инициализируют событие. Для получения дополнительной информации смотрите Используя, Инициализируют, Сброс и Оконечные Функции.

Зависимости

Чтобы включить этот порт, выберите Show model initialize port.

`reset` — Управляющий сигнал для события сброса модели
вызов функции

Порт события сброса обеспечивает управляющий сигнал, который инициировал событие сброса модели, которое сбрасывает состояния модели, на которую ссылаются.

Модель, на которую ссылаются, должна содержать блок Reset Function, который соответствует каждому событию сброса модели. Для получения дополнительной информации смотрите Используя, Инициализируют, Сброс и Оконечные Функции.

Чтобы задать имя порта, используйте параметр Event name блока Event Listener в блоке Reset Function.

Зависимости

Чтобы включить этот тип порта, выберите Show model reset ports.

`terminate` — Управляющий сигнал для модели отключает событие
вызов функции

Оконечный порт события обеспечивает управляющий сигнал, который инициировал оконечное событие модели, которое читает и сохраняет состояния модели, на которую ссылаются.

Модель, на которую ссылаются, может содержать блок Terminate Function, который соответствует оконечному событию модели. Для получения дополнительной информации смотрите Используя, Инициализируют, Сброс и Оконечные Функции.

Зависимости

Чтобы включить этот порт, выберите Show model terminate port.

`D[???]` — Управляющий сигнал для планирования периодических событий
вызов функции

Периодические порты события обеспечивают управляющие сигналы, которые задают, когда выполнить модель. Для примера смотрите Тест Основанная на уровне Симуляция модели Используя Генераторы Вызова функции.

Каждая метка порта отображает информацию о периодическом событии, таком как шаг расчета соответствующего блока Inport. Например, блок Model в этом изображении отображает периодические порты события и ссылается на модель с двумя дискретными уровнями: 0.01 и 0.1.

A Model block has ports labeled D1[0.01] and D2[0.1].

Зависимости

Чтобы включить этот тип порта, установите Schedule rates with на Ports.

Параметры

развернуть все

Чтобы в интерактивном режиме изменить параметры блоков Model, выберите блок Model. Затем в Панели инструментов Simulink, на вкладке Model Block, нажимают Block Parameters.

Основной

Укажите основную информацию для блока Model.

`Model name` — Имя файла модели, на которую ссылаются,
`''` (значение по умолчанию) | вектор символов

Задайте имя файла модели, на которую ссылаются. Именем файла должен быть допустимый MATLAB^® идентификатор для модели, как задано в Именах модели. Расширение файла является дополнительным.

Чтобы выбрать модель, на которую вы хотите сослаться, нажмите Browse. Чтобы просмотреть заданную модель, нажмите Open Model.

Программируемое использование

Можно запросить имя модели, на которую ссылаются, в различных форматах:

ModelFile — Имя модели с расширением файла. Когда вы не задаете расширение файла, первое соответствие, которое Simulink находит на пути MATLAB, определяет расширение файла.
ModelNameDialog — Имя модели с или без расширения файла, в зависимости от того, задаете ли вы расширение файла.
ModelName — Имя модели без расширения файла. Если вы задаете имя модели с расширением файла для ModelName, Simulink сохраняет расширение файла установкой ModelNameDialog и ModelFile.

Параметр: ModelNameDialog

Ввод: символьный вектор

Значение: '' | '<filename>'

Значение по умолчанию: ''

`Simulation mode` — Режим Simulation для модели - ссылки
`Normal` (значение по умолчанию) | `Accelerator` | `Software-in-the-loop (SIL)` | `Processor-in-the-loop (PIL)`

Задайте режим симуляции для блока Model. Режим симуляции для блока Model может отличаться, чем режим симуляции ее модели, на которую ссылаются, и других моделей в иерархии модели.

Accelerator — Создайте файл MEX для модели, на которую ссылаются, и затем выполните модель, на которую ссылаются, путем выполнения S-функции.
Normal — Выполните модель, на которую ссылаются, путем интерпретации, как будто модель, на которую ссылаются, является атомарной подсистемой, реализованной непосредственно в родительской модели.
Software-in-the-loop (SIL) — Эта опция требует Embedded Coder^® лицензия. Сгенерируйте производственный код на основе установки параметра Code interface. Код скомпилирован для и выполнен на серверной платформе.
Processor-in-the-loop (PIL) — Эта опция требует лицензии Embedded Coder. Сгенерируйте производственный код на основе установки параметра Code Interface. Этот код скомпилирован для и выполнен на целевой платформе. Целевой API возможности соединения поддержка внедрения обмен данными между хостом и целью на каждом временном шаге во время PIL симуляции.

Углы блока Model указывают на режим симуляции блока Model. Для режима normal mode углы имеют пустые треугольники. Для режима Accelerator угловые треугольники заполнены в. Для режимов SIL и PIL углы заполнены в и слово (SIL) или (PIL) появляется на значке блока.

Несмотря на то, что можно задать любой режим симуляции для модели, когда вы ссылаетесь на ту модель, блок Model задает режим симуляции экземпляра модели, на который ссылаются. Режим симуляции родительской модели может заменить режим симуляции блока Model.

Для получения дополнительной информации смотрите, Выбирают Simulation Modes for Model Hierarchies.

Программируемое использование

Параметр: SimulationMode

Ввод: символьный вектор

Значение: 'Normal' | 'Accelerator' | 'Software-in-the-loop' | 'Processor-in-the-loop'

Значение по умолчанию: 'Normal'

`Code interface` — Опция, чтобы сгенерировать код от топ-модели или модель, на которую ссылаются,
`Model reference` (значение по умолчанию) | `Top model`

Задайте, сгенерировать ли код от топ-модели или модель, на которую ссылаются, для режимов PIL симуляции и SIL симуляции. Чтобы развернуть сгенерированный код как часть объемного приложения, которое использует модель, на которую ссылаются, задайте Model reference. Чтобы развернуть сгенерированный код как автономное приложение, задайте Top model.

Model reference — Код сгенерирован из модели, на которую ссылаются, как часть иерархии модели. Генерация кода использует slbuild ('model', 'ModelReferenceCoderTarget') команда.
Top model — Код сгенерирован от топ-модели с автономным интерфейсом кода. Генерация кода использует slbuild ('model') команда.

Зависимости

Чтобы включить этот параметр, установите Simulation mode на любой Software-in-the-loop (SIL) или Processor-in-the-loop (PIL).

Программируемое использование

Parameter: CodeInterface

Ввод: символьный вектор

Значение: 'Model reference' | 'Top model'

Значение по умолчанию: 'Model reference'

Симуляция Событий модели

Управляйте, когда модель, на которую ссылаются, выполнит и изменит состояния.

`Show model initialize port` — Опция, чтобы отобразиться инициализирует порт события
от (значения по умолчанию) | на

Выберите этот параметр, чтобы отобразить инициализировать порт события. Очистите этот параметр, чтобы удалить порт.

Зависимости

Чтобы включить этот параметр, сошлитесь на модель, которая не сконфигурирована для условного выполнения.

Программируемое использование

Параметры блоков: ShowModelInitializePort

Ввод: символьный вектор

Значение: 'off' | 'on'

Значение по умолчанию: 'off'

`Show model reset ports` — Опция, чтобы отобразить порты события сброса
от (значения по умолчанию) | на

Выберите этот параметр, чтобы отобразить порты события сброса. Очистите этот параметр, чтобы удалить порты.

Зависимости

Чтобы включить этот параметр, сошлитесь на модель, которая не сконфигурирована для условного выполнения и содержит блок Reset Function.

Программируемое использование

Параметры блоков: ShowModelResetPorts

Ввод: символьный вектор

Значение: 'off' | 'on'

Значение по умолчанию: 'off'

`Show model terminate port` — Опция, чтобы отобразить оконечный порт события
от (значения по умолчанию) | на

Выберите этот параметр, чтобы отобразить оконечный порт события. Очистите этот параметр, чтобы удалить порт.

Зависимости

Чтобы включить этот параметр, сошлитесь на модель, которая не сконфигурирована для условного выполнения. Затем выберите Show model initialize port.

Программируемое использование

Параметры блоков: ShowModelTerminatePort

Ввод: символьный вектор

Значение: 'off' | 'on'

Значение по умолчанию: 'off'

`Schedule rates` — Опция, чтобы запланировать периодические события
от (значения по умолчанию) | на

Управляйте выполнением модели, на которую ссылаются, с периодическими событиями.

В зависимости от значения уровней Расписания параметром, выбирая этот параметр или отобразит периодические порты события на блоке Model или создаст разделы, чтобы использовать с Schedule Editor. Когда параметр Schedule rates with не отображается, его значение по умолчанию (Ports) применяется.

Очистка этого параметра скрывает периодические порты события и не создает разделы.

Зависимости

Чтобы включить этот параметр, сошлитесь на модель с дискретными шагами расчета, которая не сконфигурирована для условного выполнения и не является моделью экспорта функций. Когда родительская модель является базирующимся уровнем, и модель, на которую ссылаются, является моделью экспорта функций, Schedule rates автоматически выбран.

Программируемое использование

Параметры блоков: ScheduleRates

Ввод: символьный вектор

Значение: 'off' | 'on'

Значение по умолчанию: 'off'

`Schedule rates with` — Опция, чтобы создать разделы или периодические порты события
`Ports` (значение по умолчанию) | `Schedule Editor`

Создайте порты или разделы.

Ports — Отобразите периодические порты события для дискретных уровней в модели, на которую ссылаются.
Чтобы вручную задать скорости порта, используйте set_param функционируйте, чтобы установить AutoFillPortDiscreteRates параметр блока Model к 'off'. Затем задайте скорости порта с PortDiscreteRates параметр.
Schedule Editor — Создайте разделы для модели, на которую ссылаются, чтобы использовать с Schedule Editor.

Зависимости

Включить этот параметр:

Родительская модель не должна быть моделью экспорта функций.
Родительская модель не должна использовать решатель фиксированного шага и однозадачный режим.
Выберите уровни Schedule. Когда родительская модель является базирующимся уровнем, и модель, на которую ссылаются, является моделью экспорта функций, Schedule rates автоматически выбран.
Модель Clear Show инициализирует порт и порты сброса модели Show.

Программируемое использование

Параметры блоков: ScheduleRatesWith

Ввод: символьный вектор

Значение: 'Ports' | 'ScheduleEditor'

Значение по умолчанию: 'Ports'

Параметры экземпляра

Задайте специфичные для экземпляра значения для аргументов модели.

`Instance parameters` — Отобразите параметры экземпляра и задайте значения для модели, на которую ссылаются,
номер | переменная рабочей области | математическое выражение | структура или поле структуры

Отобразите параметры экземпляра и задайте специфичные для экземпляра значения. Instance parameters является параметрами блоков, которые были сконфигурированы в модели, на которую ссылаются, чтобы использовать различное значение для каждого экземпляра модели.

Чтобы задать специфичные для экземпляра значения, используйте столбец Value в таблице. Чтобы указать, что значение параметров может быть заменено родительской моделью, установите флажок Argument. Для получения дополнительной информации о конфигурировании параметров экземпляра в модели, на которую ссылаются, и определении специфичных для экземпляра значений в блоке Model, смотрите, Параметрируют Экземпляры Допускающей повторное использование Модели, на которую Ссылаются.

При изменении специфичных для экземпляра значений можно использовать частичную структуру, которая имеет поля, которые соответствуют только параметрам экземпляра, значения которых вы хотите изменить. Параметры экземпляра, не включенные в частичную структуру, сохраняют свои значения. В структуре включайте название и значение параметра экземпляра в виде векторов символов.

Программируемое использование

Параметры блоков: ParameterArgumentValues

Ввод: структура

Значение: структура

Значение по умолчанию: структура без полей

Параметры блоков: InstanceParameters

Ввод: массив структур

Значение: структура с полями: NameЗначениеpath, и Argument.

Примеры модели

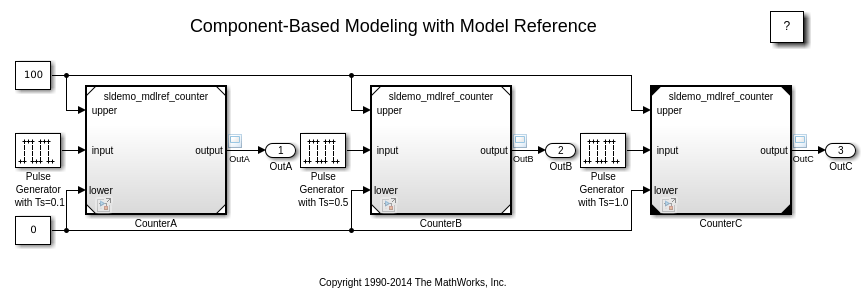

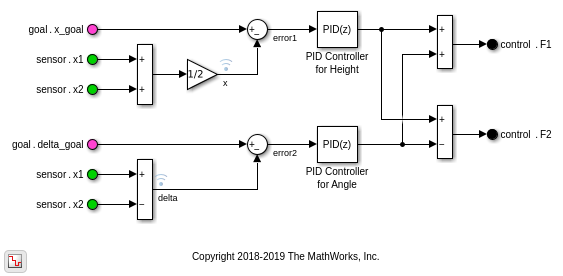

Component-Based Modeling with Model Reference

Компонентно-ориентированное моделирование с моделью - ссылкой

Обходы вы посредством симуляции и генерации кода модели, что ссылки другая модель многократно. В этом примере Simulink® генерирует код для ускоренной симуляции, и Simulink® Coder™ генерирует код, который может быть развернут в автономных приложениях.

Открытая модель

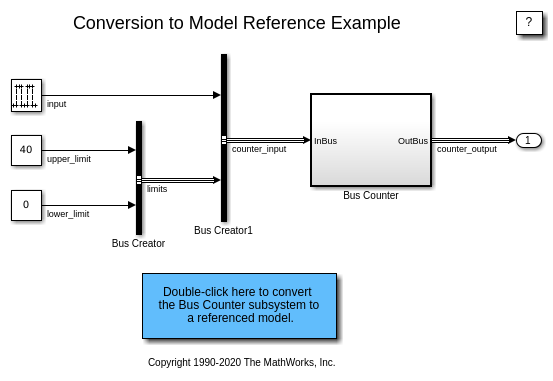

Преобразуйте подсистему в модель, на которую ссылаются,

Демонстрирует, как преобразовать подсистему в модель, на которую ссылаются, при помощи инструмента Model Reference Conversion Advisor или Simulink.SubSystem.convertToModelReference функция.

Открытая модель

Компоненты модели повторного использования из файлов

Сохраните компоненты в отдельной подсистеме и файлах модели.

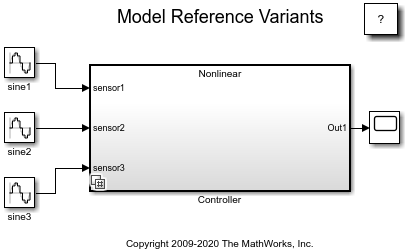

Варианты модели - ссылки

Используйте варианты модели - ссылки. Блок Model используется, чтобы сослаться на одну модель Simulink® из другой модели Simulink. Различный блок Subsystem может содержать блоки Model как варианты. Вариант описывает один из возможных режимов N, в которых может действовать Различный блок Subsystem. Каждый различные ссылки определенная модель с ее связанными аргументами модели специфичными. Для данного Различного блока Subsystem только один вариант активен в процессе моделирования. Можно переключить активный вариант путем изменения значений переменных в базовом рабочем пространстве или вручную переопределяющим различным выбором с помощью Различного диалогового окна блока Subsystem.

Скрипт Open Live Script

Характеристики блока

Типы данных	`Boolean^[a]` \| `шина^[a]` \| `дважды^[a]` \| `перечислимый^[a]` \| `фиксированная точка^[a]` \| `половина^[a]` \| `целое число^[a]` \| `один^[a]` \| `строка^[a]`
Прямое сквозное соединение	`no`
Многомерные сигналы	`ограниченный^[a]`
Сигналы переменного размера	`ограниченный^[a]`
Обнаружение пересечения нулем	`no`
^[a] Фактическая поддержка типа данных или возможности зависит от реализации блока.

Советы

Чтобы программно определить, ссылается ли блок Model на защищенную модель, используйте get_param функционируйте, чтобы запросить ProtectedModel только для чтения параметр блока Model. Если модель, на которую ссылаются, защищена, функция возвращает 'on'. Если модель, на которую ссылаются, незащищена, функция возвращает 'off'.

Вопросы совместимости

развернуть все

Определение различных моделей в блоках Model больше не поддерживается

Предупреждает запуск в R2019a

Запуск в R2019a, определение различных моделей в блоках Model больше не поддерживаются. Блок Model Variants, который был блоком Model, предварительно сконфигурированным, чтобы задать различные модели, также больше не поддерживается. Загрузка модели, которая содержит эти блоки, преобразует их в блоки Variant Subsystem, которые содержат блоки Model, которые представляют варианты.

Блоки Variant Subsystem обеспечивают эти преимущества:

Можно смешать блоки Model и блоки Subsystem как варианты.
Можно задать варианты, которые имеют различные количества портов ввода и вывода.

Параметры блоков Variant Subsystem Analyze all choices during update diagram and generate preprocessor conditionals ведут себя по-другому по сравнению с параметрами блоков Model Generate preprocessor conditionals. Вместо того, чтобы заставить схему симуляции и обновления компилировать активный вариант только, параметры блоков Variant Subsystem компилируют все варианты.

Если у вас есть скрипты, которые используют параметры блоков Model для вариантов, необходимо обновить их, чтобы использовать параметры блоков Variant Subsystem.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Фактическая поддержка генерации кода зависит от реализации блока.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику. Для получения дополнительной информации об использовании блока Model для генерации HDL-кода и лучших практик и ограничений, см., что Модель Ссылается для генерации HDL-кода (HDL Coder).

См. также Генерируют Интерфейс Черного квадрата для Модели, на которую Ссылаются (HDL Coder) и Генерируют Параметрированный Код для Моделей, на которые Ссылаются (HDL Coder).

Архитектура HDL

Архитектура Описание

ModelReference (значение по умолчанию) Когда это необходимо, чтобы сгенерировать код из модели, на которую ссылаются, и любых вложенных моделей, используйте ModelReference реализация. Для получения дополнительной информации смотрите, Как Сгенерировать Код для Модели, на которую Ссылаются (HDL Coder).

Архитектура	Описание
`ModelReference` (значение по умолчанию)	Когда это необходимо, чтобы сгенерировать код из модели, на которую ссылаются, и любых вложенных моделей, используйте `ModelReference` реализация. Для получения дополнительной информации смотрите, Как Сгенерировать Код для Модели, на которую Ссылаются (HDL Coder).
`BlackBox`	Используйте `BlackBox` реализация, чтобы инстанцировать обертки HDL или интерфейса черного квадрата, для устаревшего или внешнего HDL-кода. Если вы задаете интерфейс черного квадрата, HDL Coder не пытается сгенерировать HDL-код для модели, на которую ссылаются. Для получения дополнительной информации смотрите, Генерируют Интерфейс Черного квадрата для Модели, на которую Ссылаются (HDL Coder).

BlackBox

Используйте BlackBox реализация, чтобы инстанцировать обертки HDL или интерфейса черного квадрата, для устаревшего или внешнего HDL-кода. Если вы задаете интерфейс черного квадрата, HDL Coder не пытается сгенерировать HDL-код для модели, на которую ссылаются.

Для получения дополнительной информации смотрите, Генерируют Интерфейс Черного квадрата для Модели, на которую Ссылаются (HDL Coder).

Индивидуальная настройка интерфейса черного квадрата

Для BlackBox архитектура, можно настроить имена порта и установить атрибуты интерфейса внешнего компонента. Смотрите Настраивают Черный квадрат или HDL Интерфейс Cosimulation (HDL Coder).

Свойства блока HDL

BalanceDelays	Обнаруживает введение новых задержек вдоль одного пути и вставляет соответствие с задержками на других путях. Значением по умолчанию является `inherit`. См. также BalanceDelays (HDL Coder).
ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
DistributedPipelining	Конвейерно обработайте распределение регистра или повторную синхронизацию регистра. Значением по умолчанию является `off`. См. также DistributedPipelining (HDL Coder).
DSPStyle	Синтез приписывает для отображения множителя. Значением по умолчанию является `none`. См. также DSPStyle (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).
ReferenceModelPrefix	Префикс модели, на которую ссылаются, чтобы вставить в сгенерированный код. Генератор кода применяет этот префикс к именам файлов подмодели и идентификаторам HDL. Префиксом по умолчанию является `modelname_` где `modelname` имя модели, на которую ссылаются. Примечание Если вы задаете пустой префикс, генератор кода не добавляет префикс в имена файлов подмодели. Это может вызвать ошибки компиляции HDL из-за именования столкновений между моделями. Если вы используете модель, на которую ссылаются, в качестве DUT, генератор кода игнорирует префикс, который вы задаете.
SharingFactor	Количество функционально эквивалентных ресурсов, чтобы сопоставить с одним совместно используемым ресурсом. Значением по умолчанию является 0. См. также Разделение ресурсов (HDL Coder).
StreamingFactor	Количество параллельных информационных каналов или векторы, которые являются временем, мультиплексированным, чтобы преобразовать в последовательные, скалярные информационные каналы. Значение по умолчанию 0, который реализует полностью параллельные информационные каналы. См. также Передающий потоком (HDL Coder).

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Фактическая поддержка типов данных зависит от реализации блока.

Темы

Представлено до R2006a

Документация

Model

Описание

Порты

Входной параметр

Port_1 — Введите, который соответствует блокам корневого уровня модели, на которую ссылаются, предупредите | сообщение | вызов функции

Вывод

Port_1 — Выведите, который соответствует блокам корневого уровня модели, на которую ссылаются, предупредите | сообщение

Управление

Enable — Управляющий сигнал, который включает модель, на которую ссылаются, скаляр | вектор | матрица

Зависимости

Trigger — Управляющий сигнал, что триггеры модель, на которую ссылаются, скаляр | вектор | матрица

Зависимости

Function Call — Управляющий сигнал для события вызова функции вызов функции

Зависимости

initialize — Управляющий сигнал для модели инициализирует событие вызов функции

Зависимости

reset — Управляющий сигнал для события сброса модели вызов функции

Зависимости

terminate — Управляющий сигнал для модели отключает событие вызов функции

Зависимости

D[???] — Управляющий сигнал для планирования периодических событий вызов функции

Зависимости

Параметры

Основной

Model name — Имя файла модели, на которую ссылаются, '' (значение по умолчанию) | вектор символов

Программируемое использование

Simulation mode — Режим Simulation для модели - ссылки Normal (значение по умолчанию) | Accelerator | Software-in-the-loop (SIL) | Processor-in-the-loop (PIL)

Программируемое использование

Code interface — Опция, чтобы сгенерировать код от топ-модели или модель, на которую ссылаются, Model reference (значение по умолчанию) | Top model

Зависимости

Программируемое использование

Симуляция Событий модели

Show model initialize port — Опция, чтобы отобразиться инициализирует порт события от (значения по умолчанию) | на

Зависимости

Программируемое использование

Show model reset ports — Опция, чтобы отобразить порты события сброса от (значения по умолчанию) | на

Зависимости

Программируемое использование

Show model terminate port — Опция, чтобы отобразить оконечный порт события от (значения по умолчанию) | на

Зависимости

Программируемое использование

Schedule rates — Опция, чтобы запланировать периодические события от (значения по умолчанию) | на

Зависимости

Программируемое использование

Schedule rates with — Опция, чтобы создать разделы или периодические порты события Ports (значение по умолчанию) | Schedule Editor

Зависимости

Программируемое использование

Параметры экземпляра

Программируемое использование

Примеры модели

Компонентно-ориентированное моделирование с моделью - ссылкой

Преобразуйте подсистему в модель, на которую ссылаются,

Компоненты модели повторного использования из файлов

Варианты модели - ссылки

Характеристики блока

Советы

Вопросы совместимости

Определение различных моделей в блоках Model больше не поддерживается

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Преобразование фиксированной точки Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

Темы

Документация Simulink

Поддержка

`Port_1` — Введите, который соответствует блокам корневого уровня модели, на которую ссылаются,
предупредите | сообщение | вызов функции

`Port_1` — Выведите, который соответствует блокам корневого уровня модели, на которую ссылаются,
предупредите | сообщение

`Enable` — Управляющий сигнал, который включает модель, на которую ссылаются,
скаляр | вектор | матрица

`Trigger` — Управляющий сигнал, что триггеры модель, на которую ссылаются,
скаляр | вектор | матрица

`Function Call` — Управляющий сигнал для события вызова функции
вызов функции

`initialize` — Управляющий сигнал для модели инициализирует событие
вызов функции

`reset` — Управляющий сигнал для события сброса модели
вызов функции

`terminate` — Управляющий сигнал для модели отключает событие
вызов функции

`D[???]` — Управляющий сигнал для планирования периодических событий
вызов функции

`Model name` — Имя файла модели, на которую ссылаются,
`''` (значение по умолчанию) | вектор символов

`Simulation mode` — Режим Simulation для модели - ссылки
`Normal` (значение по умолчанию) | `Accelerator` | `Software-in-the-loop (SIL)` | `Processor-in-the-loop (PIL)`

`Code interface` — Опция, чтобы сгенерировать код от топ-модели или модель, на которую ссылаются,
`Model reference` (значение по умолчанию) | `Top model`

`Show model initialize port` — Опция, чтобы отобразиться инициализирует порт события
от (значения по умолчанию) | на

`Show model reset ports` — Опция, чтобы отобразить порты события сброса
от (значения по умолчанию) | на

`Show model terminate port` — Опция, чтобы отобразить оконечный порт события
от (значения по умолчанию) | на

`Schedule rates` — Опция, чтобы запланировать периодические события
от (значения по умолчанию) | на

`Schedule rates with` — Опция, чтобы создать разделы или периодические порты события
`Ports` (значение по умолчанию) | `Schedule Editor`

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.
