Создайте карту из данных о лидаре Используя SLAM

В этом примере показано, как обработать 3-D данные о лидаре от датчика, смонтированного на транспортном средстве, чтобы прогрессивно создать карту и оценить траекторию транспортного средства с помощью одновременной локализации и картографии (SLAM). В дополнение к 3-D данным о лидаре инерционный датчик навигации (INS) также используется, чтобы помочь создать карту. Карты создали этот путь, может упростить планирование пути для навигации транспортного средства или может использоваться для локализации.

Обзор

Сборка Карта из Данных о Лидаре (Automated Driving Toolbox) пример использует 3-D данные о лидаре и показания IMU, чтобы прогрессивно создать карту среды, пересеченной транспортным средством. В то время как этот подход создает локально сопоставимую карту, это подходит только для отображения небольших районов. По более длинным последовательностям дрейф накапливается в значительную ошибку. Чтобы преодолеть это ограничение, этот пример распознает ранее посещаемые места и пытается откорректировать для накопленного дрейфа с помощью графика подход SLAM.

Загрузите и исследуйте записанные данные

Данные, используемые в этом примере, являются частью Набора данных SLAM Velodyne и представляют близко к 6 минутам записанных данных. Загрузите данные на временную директорию.

Примечание: Эта загрузка может занять несколько минут.

baseDownloadURL = 'https://www.mrt.kit.edu/z/publ/download/velodyneslam/data/scenario1.zip';
dataFolder      = fullfile(tempdir, 'kit_velodyneslam_data_scenario1', filesep);
options         = weboptions('Timeout', Inf);

zipFileName  = dataFolder + "scenario1.zip";

% Get the full file path to the PNG files in the scenario1 folder.
pointCloudFilePattern = fullfile(dataFolder, 'scenario1', 'scan*.png');
numExpectedFiles = 2513;

folderExists = exist(dataFolder, 'dir');
if ~folderExists
    % Create a folder in a temporary directory to save the downloaded zip
    % file.
    mkdir(dataFolder);

    disp('Downloading scenario1.zip (153 MB) ...')
    websave(zipFileName, baseDownloadURL, options);

    % Unzip downloaded file
    unzip(zipFileName, dataFolder);

elseif folderExists && numel(dir(pointCloudFilePattern)) < numExpectedFiles
    % Redownload the data if it got reduced in the temporary directory.
    disp('Downloading scenario1.zip (153 MB) ...')
    websave(zipFileName, baseDownloadURL, options);

    % Unzip downloaded file.
    unzip(zipFileName, dataFolder)
end
Downloading scenario1.zip (153 MB) ...

Используйте helperReadDataset функционируйте, чтобы считать данные из созданной папки в форме timetable. Облака точек, полученные лидаром, хранятся в форме файлов изображений PNG. Извлеките список имен файлов облака точек в pointCloudTable переменная. Чтобы считать данные об облаке точек из файла изображения, используйте helperReadPointCloudFromFile функция. Эта функция берет имя файла образа и возвращает pointCloud объект. Показания INS читаются непосредственно из конфигурационного файла и хранятся в insDataTable переменная.

datasetTable = helperReadDataset(dataFolder, pointCloudFilePattern);

pointCloudTable = datasetTable(:, 1);
insDataTable    = datasetTable(:, 2:end);

Считайте первое облако точек и отобразите его в командной строке MATLAB®

ptCloud = helperReadPointCloudFromFile(pointCloudTable.PointCloudFileName{1});
disp(ptCloud)
  pointCloud with properties:

     Location: [64×870×3 single]
        Count: 55680
      XLimits: [-78.4980 77.7062]
      YLimits: [-76.8795 74.7502]
      ZLimits: [-2.4839 2.6836]
        Color: []
       Normal: []
    Intensity: []

Отобразите первое чтение INS. timetable содержит HeadingТангажКренXY, и Z информация от INS.

disp(insDataTable(1, :))
         Timestamps         Heading     Pitch        Roll          X          Y         Z
    ____________________    _______    ________    _________    _______    _______    ______

    13-Jun-2010 06:27:31    1.9154     0.007438    -0.019888    -2889.1    -2183.9    116.47

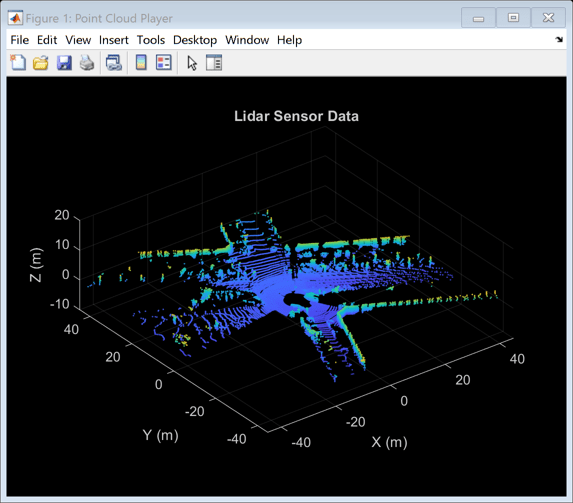

Визуализируйте облака точек с помощью pcplayer, отображение облака точек потоковой передачи. Транспортное средство пересекает путь, состоящий из двух циклов. В первом цикле транспортное средство делает серию поворотов и возвращается к начальному вопросу. Во втором цикле транспортное средство делает серию поворотов вдоль другого маршрута и снова возвращается к начальному вопросу.

% Specify limits of the player
xlimits = [-45 45]; % meters
ylimits = [-45 45];
zlimits = [-10 20];

% Create a streaming point cloud display object
lidarPlayer = pcplayer(xlimits, ylimits, zlimits);

% Customize player axes labels
xlabel(lidarPlayer.Axes, 'X (m)')
ylabel(lidarPlayer.Axes, 'Y (m)')
zlabel(lidarPlayer.Axes, 'Z (m)')

title(lidarPlayer.Axes, 'Lidar Sensor Data')

% Skip evey other frame since this is a long sequence
skipFrames  = 2;
numFrames   = height(pointCloudTable);
for n = 1 : skipFrames : numFrames

    % Read a point cloud
    fileName = pointCloudTable.PointCloudFileName{n};
    ptCloud = helperReadPointCloudFromFile(fileName);

    % Visualize point cloud
    view(lidarPlayer, ptCloud);

    pause(0.01)
end

Создайте карту Используя одометрию

Во-первых, используйте подход, объясненный в Сборке Карта из Данных о Лидаре (Automated Driving Toolbox) пример, чтобы создать карту. Подход состоит из следующих шагов:

  • Выровняйте сканы лидара: Выровняйте последовательные сканы лидара с помощью метода регистрации облака точек. Этот пример использует pcregisterndt для регистрации сканов. Путем последовательного создания этих преобразований каждое облако точек преобразовывается назад к системе координат первого облака точек.

  • Объедините сопоставленные сканы: Сгенерируйте карту путем объединения всех преобразованных облаков точек.

Этот подход инкрементного создания карты и оценки траектории транспортного средства называется одометрией.

Используйте pcviewset возразите, чтобы сохранить и управлять данными через несколько представлений. Набор представления состоит из набора связанных представлений.

  • Каждое представление хранит информацию, сопоставленную с одним представлением. Эта информация включает абсолютное положение представления, данные о датчике облака точек, собранные при том представлении и уникальном идентификаторе для представления. Добавьте представления в набор представления с помощью addView.

  • Чтобы установить связь между представлениями используют addConnection. Связь хранит информацию как относительное преобразование между соединяющимися представлениями, неопределенность, вовлеченная в вычисление этого измерения (представленный как информационная матрица) и связанные идентификаторы представления.

  • Используйте plot метод, чтобы визуализировать связи, установленные набором представления. Эти связи могут использоваться, чтобы визуализировать путь, пересеченный транспортным средством.

hide(lidarPlayer)

% Set random seed to ensure reproducibility
rng(0);

% Create an empty view set
vSet = pcviewset;

% Create a figure for view set display
hFigBefore = figure('Name', 'View Set Display');
hAxBefore = axes(hFigBefore);

% Initialize point cloud processing parameters
downsamplePercent = 0.1;
regGridSize       = 3;

% Initialize transformations
absTform   = rigid3d;  % Absolute transformation to reference frame
relTform   = rigid3d;  % Relative transformation between successive scans

viewId = 1;
skipFrames  = 5;
numFrames   = height(pointCloudTable);
displayRate = 100;      % Update display every 100 frames
for n = 1 : skipFrames : numFrames

    % Read point cloud
    fileName = pointCloudTable.PointCloudFileName{n};
    ptCloudOrig = helperReadPointCloudFromFile(fileName);

    % Process point cloud
    %   - Segment and remove ground plane
    %   - Segment and remove ego vehicle
    ptCloud = helperProcessPointCloud(ptCloudOrig);

    % Downsample the processed point cloud
    ptCloud = pcdownsample(ptCloud, "random", downsamplePercent);

    firstFrame = (n==1);
    if firstFrame
        % Add first point cloud scan as a view to the view set
        vSet = addView(vSet, viewId, absTform, "PointCloud", ptCloudOrig);

        viewId = viewId + 1;
        ptCloudPrev = ptCloud;
        continue;
    end

    % Use INS to estimate an initial transformation for registration
    initTform = helperComputeInitialEstimateFromINS(relTform, ...
        insDataTable(n-skipFrames:n, :));

    % Compute rigid transformation that registers current point cloud with
    % previous point cloud
    relTform = pcregisterndt(ptCloud, ptCloudPrev, regGridSize, ...
        "InitialTransform", initTform);

    % Update absolute transformation to reference frame (first point cloud)
    absTform = rigid3d( relTform.T * absTform.T );

    % Add current point cloud scan as a view to the view set
    vSet = addView(vSet, viewId, absTform, "PointCloud", ptCloudOrig);

    % Add a connection from the previous view to the current view, representing
    % the relative transformation between them
    vSet = addConnection(vSet, viewId-1, viewId, relTform);

    viewId = viewId + 1;

    ptCloudPrev = ptCloud;
    initTform   = relTform;

    if n>1 && mod(n, displayRate) == 1
        plot(vSet, "Parent", hAxBefore);
        drawnow update
    end
end

Представление установило объект vSet, теперь придерживается взглядов и связей. В таблице Views vSet, AbsolutePose переменная задает абсолютное положение каждого представления относительно первого представления. В Connections таблица vSet, RelativePose переменная задает относительные ограничения между связанными представлениями, InformationMatrix переменная задает, для каждого ребра, неопределенность, сопоставленная со связью.

% Display the first few views and connections
head(vSet.Views)
head(vSet.Connections)
ans =

  8×3 table

    ViewId    AbsolutePose      PointCloud
    ______    ____________    ______________

      1       1×1 rigid3d     1×1 pointCloud
      2       1×1 rigid3d     1×1 pointCloud
      3       1×1 rigid3d     1×1 pointCloud
      4       1×1 rigid3d     1×1 pointCloud
      5       1×1 rigid3d     1×1 pointCloud
      6       1×1 rigid3d     1×1 pointCloud
      7       1×1 rigid3d     1×1 pointCloud
      8       1×1 rigid3d     1×1 pointCloud


ans =

  8×4 table

    ViewId1    ViewId2    RelativePose    InformationMatrix
    _______    _______    ____________    _________________

       1          2       1×1 rigid3d       {6×6 double}
       2          3       1×1 rigid3d       {6×6 double}
       3          4       1×1 rigid3d       {6×6 double}
       4          5       1×1 rigid3d       {6×6 double}
       5          6       1×1 rigid3d       {6×6 double}
       6          7       1×1 rigid3d       {6×6 double}
       7          8       1×1 rigid3d       {6×6 double}
       8          9       1×1 rigid3d       {6×6 double}

Теперь создайте карту облака точек с помощью созданного набора представления. Выровняйте представление абсолютные положения с облаками точек в наборе представления с помощью pcalign. Задайте размер сетки, чтобы управлять разрешением карты. Карта возвращена как pointCloud объект.

ptClouds = vSet.Views.PointCloud;
absPoses = vSet.Views.AbsolutePose;
mapGridSize = 0.2;
ptCloudMap = pcalign(ptClouds, absPoses, mapGridSize);

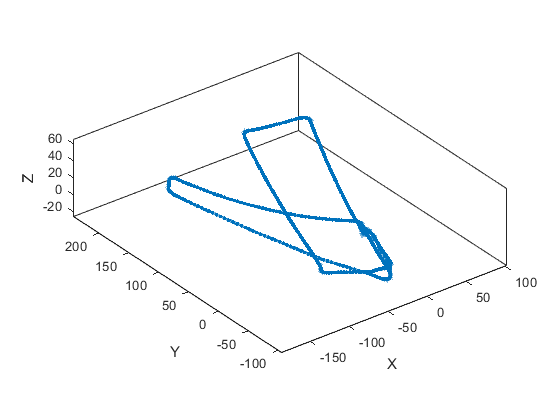

Заметьте, что путь пересек, использование этого подхода дрейфует в зависимости от времени. В то время как путь вдоль первого цикла назад к начальной точке кажется разумным, второй цикл значительно дрейфует от начальной точки. Накопленный дрейф приводит к второму циклу, завершающему работу на расстоянии в несколько метров от начальной точки.

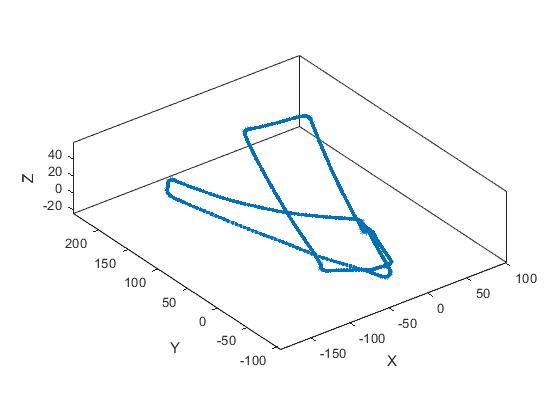

Карта, созданная с помощью одной только одометрии, неточна. Отобразите созданную карту облака точек с пересеченным путем. Заметьте, что карта и пересеченный путь для второго цикла не сопоставимы с первым циклом.

hold(hAxBefore, 'on');
pcshow(ptCloudMap);
hold(hAxBefore, 'off');

close(hAxBefore.Parent)

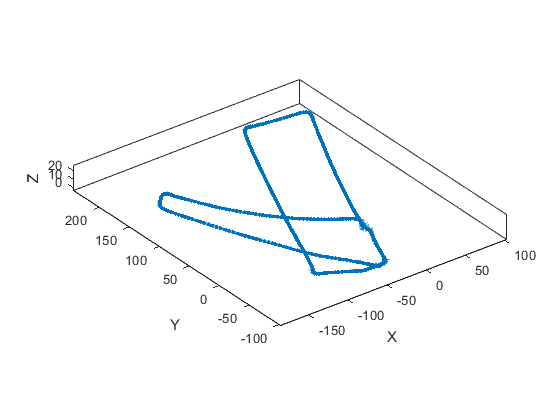

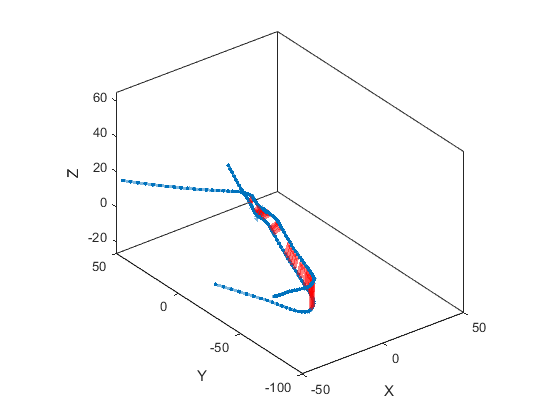

Правильный дрейф Используя оптимизацию графика положения

График SLAM является широко используемым методом для решения дрейфа в одометрии. График подход SLAM инкрементно создает график, где узлы соответствуют положениям транспортного средства и ребрам, представляет измерения датчика, ограничивающие связанные положения. Такой график называется графиком положения. График положения содержит ребра, которые кодируют противоречивую информацию, из-за шума или погрешностей в измерении. Узлы в созданном графике затем оптимизированы, чтобы найти набор положений транспортного средства, которые оптимально объясняют измерения. Этот метод называется оптимизацией графика положения.

Чтобы создать график положения из набора представления, можно использовать createPoseGraph функция. Эта функция создает узел для каждого представления и ребро для каждой связи в наборе представления. Чтобы оптимизировать график положения, можно использовать optimizePoseGraph (Navigation Toolbox) функция.

Ключевой аспект, способствующий эффективности графика, SLAM в исправлении дрейфа является точным обнаружением циклов, то есть, места, которые ранее посетили. Это называется обнаружением закрытия цикла или распознаванием места. Добавление ребер к графику положения, соответствующему закрытиям цикла, обеспечивает противоречащее измерение для связанных положений узла, которые могут быть разрешены во время оптимизации графика положения.

Закрытия цикла могут быть обнаружены с помощью дескрипторов, которые характеризуют окружение, видимое к датчику Лидара. Дескриптор Контекста Скана [1] является одним таким дескриптором, который может быть вычислен из облака точек с помощью scanContextDescriptor функция. Этот пример использует scanContextLoopDetector объект управлять дескрипторами контекста скана, которые соответствуют каждому представлению. Это использует detectLoop возразите функции, чтобы обнаружить закрытия цикла с двумя алгоритмами поиска дескриптора фазы. В первой фазе это вычисляет кольцевые ключевые поддескрипторы, чтобы найти потенциальных кандидатов цикла. Во второй фазе это классифицирует представления как закрытия цикла пороговой обработкой расстояние контекста скана.

% Set random seed to ensure reproducibility
rng(0);

% Create an empty view set
vSet = pcviewset;

% Create a loop closure detector
loopDetector = scanContextLoopDetector;

% Create a figure for view set display
hFigBefore = figure('Name', 'View Set Display');
hAxBefore = axes(hFigBefore);

% Initialize transformations
absTform   = rigid3d;  % Absolute transformation to reference frame
relTform   = rigid3d;  % Relative transformation between successive scans

maxTolerableRMSE  = 3; % Maximum allowed RMSE for a loop closure candidate to be accepted

viewId = 1;
for n = 1 : skipFrames : numFrames

    % Read point cloud
    fileName = pointCloudTable.PointCloudFileName{n};
    ptCloudOrig = helperReadPointCloudFromFile(fileName);

    % Process point cloud
    %   - Segment and remove ground plane
    %   - Segment and remove ego vehicle
    ptCloud = helperProcessPointCloud(ptCloudOrig);

    % Downsample the processed point cloud
    ptCloud = pcdownsample(ptCloud, "random", downsamplePercent);

    firstFrame = (n==1);
    if firstFrame
        % Add first point cloud scan as a view to the view set
        vSet = addView(vSet, viewId, absTform, "PointCloud", ptCloudOrig);

        % Extract the scan context descriptor from the first point cloud
        descriptor = scanContextDescriptor(ptCloudOrig);

        % Add the first descriptor to the loop closure detector
        addDescriptor(loopDetector, viewId, descriptor)

        viewId = viewId + 1;
        ptCloudPrev = ptCloud;
        continue;
    end

    % Use INS to estimate an initial transformation for registration
    initTform = helperComputeInitialEstimateFromINS(relTform, ...
        insDataTable(n-skipFrames:n, :));

    % Compute rigid transformation that registers current point cloud with
    % previous point cloud
    relTform = pcregisterndt(ptCloud, ptCloudPrev, regGridSize, ...
        "InitialTransform", initTform);

    % Update absolute transformation to reference frame (first point cloud)
    absTform = rigid3d( relTform.T * absTform.T );

    % Add current point cloud scan as a view to the view set
    vSet = addView(vSet, viewId, absTform, "PointCloud", ptCloudOrig);

    % Add a connection from the previous view to the current view representing
    % the relative transformation between them
    vSet = addConnection(vSet, viewId-1, viewId, relTform);

    % Extract the scan context descriptor from the point cloud
    descriptor = scanContextDescriptor(ptCloudOrig);

    % Add the descriptor to the loop closure detector
    addDescriptor(loopDetector, viewId, descriptor)

    % Detect loop closure candidates
    loopViewId = detectLoop(loopDetector);

    % A loop candidate was found
    if ~isempty(loopViewId)
        loopViewId = loopViewId(1);

        % Retrieve point cloud from view set
        loopView = findView(vSet, loopViewId);
        ptCloudOrig = loopView.PointCloud;

        % Process point cloud
        ptCloudOld = helperProcessPointCloud(ptCloudOrig);

        % Downsample point cloud
        ptCloudOld = pcdownsample(ptCloudOld, "random", downsamplePercent);

        % Use registration to estimate the relative pose
        [relTform, ~, rmse] = pcregisterndt(ptCloud, ptCloudOld, ...
            regGridSize, "MaxIterations", 50);

        acceptLoopClosure = rmse <= maxTolerableRMSE;
        if acceptLoopClosure
            % For simplicity, use a constant, small information matrix for
            % loop closure edges
            infoMat = 0.01 * eye(6);

            % Add a connection corresponding to a loop closure
            vSet = addConnection(vSet, loopViewId, viewId, relTform, infoMat);
        end
    end

    viewId = viewId + 1;

    ptCloudPrev = ptCloud;
    initTform   = relTform;

    if n>1 && mod(n, displayRate) == 1
        hG = plot(vSet, "Parent", hAxBefore);
        drawnow update
    end
end

Создайте график положения из набора представления при помощи createPoseGraph метод. Графиком положения является digraph объект с:

  • Узлы, содержащие абсолютное положение каждого представления

  • Ребра, содержащие относительные ограничения положения каждой связи

G = createPoseGraph(vSet);
disp(G)
  digraph with properties:

    Edges: [539×3 table]
    Nodes: [503×2 table]

В дополнение к связям одометрии между последовательными представлениями набор представления теперь включает связи закрытия цикла. Например, заметьте новые связи между вторым обходом цикла и первым обходом цикла. Это связи закрытия цикла. Они могут быть идентифицированы как ребра в графике, конечные узлы которого не последовательны.

% Update axes limits to focus on loop closure connections
xlim(hAxBefore, [-50 50]);
ylim(hAxBefore, [-100 50]);

% Find and highlight loop closure connections
loopEdgeIds = find(abs(diff(G.Edges.EndNodes, 1, 2)) > 1);
highlight(hG, 'Edges', loopEdgeIds, 'EdgeColor', 'red', 'LineWidth', 3)

Оптимизируйте график положения с помощью optimizePoseGraph.

optimG = optimizePoseGraph(G, 'g2o-levenberg-marquardt');

vSetOptim = updateView(vSet, optimG.Nodes);

Отобразите набор представления с оптимизированными положениями. Заметьте, что обнаруженные циклы теперь объединены, приведя к более точной траектории.

plot(vSetOptim, 'Parent', hAxBefore)

Абсолютные положения в оптимизированном наборе представления могут теперь использоваться, чтобы создать более точную карту. Используйте pcalign функция, чтобы выровнять облака сетбола представления с оптимизированным представлением установила абсолютные положения в одну карту облака точек. Задайте размер сетки, чтобы управлять разрешением созданной карты облака точек.

mapGridSize = 0.2;
ptClouds = vSetOptim.Views.PointCloud;
absPoses = vSetOptim.Views.AbsolutePose;
ptCloudMap = pcalign(ptClouds, absPoses, mapGridSize);

hFigAfter = figure('Name', 'View Set Display (after optimization)');
hAxAfter = axes(hFigAfter);
pcshow(ptCloudMap, 'Parent', hAxAfter);

% Overlay view set display
hold on
plot(vSetOptim, 'Parent', hAxAfter);

helperMakeFigurePublishFriendly(hFigAfter);

В то время как точность может все еще быть улучшена, эта карта облака точек значительно более точна.

Ссылки

  1. Г. Ким и А. Ким, "Контекст Скана: Эгоцентрический Пространственный Дескриптор для Распознавания Места В рамках 3D Карты Облака точек", 2018 Международных конференций IEEE/RSJ по вопросам Интеллектуальных Роботов и Систем (IROS), Мадрида, 2018, стр 4802-4809.

Поддерживание функций и классов

helperReadDataset считывает данные из заданной папки в расписание.

function datasetTable = helperReadDataset(dataFolder, pointCloudFilePattern)
%helperReadDataset Read Velodyne SLAM Dataset data into a timetable
%   datasetTable = helperReadDataset(dataFolder) reads data from the
%   folder specified in dataFolder into a timetable. The function
%   expects data from the Velodyne SLAM Dataset.
%
%   See also fileDatastore, helperReadINSConfigFile.

% Create a file datastore to read in files in the right order
fileDS = fileDatastore(pointCloudFilePattern, 'ReadFcn', ...
    @helperReadPointCloudFromFile);

% Extract the file list from the datastore
pointCloudFiles = fileDS.Files;

imuConfigFile = fullfile(dataFolder, 'scenario1', 'imu.cfg');
insDataTable = helperReadINSConfigFile(imuConfigFile);

% Delete the bad row from the INS config file
insDataTable(1447, :) = [];

% Remove columns that will not be used
datasetTable = removevars(insDataTable, ...
    {'Num_Satellites', 'Latitude', 'Longitude', 'Altitude', 'Omega_Heading', ...
     'Omega_Pitch', 'Omega_Roll', 'V_X', 'V_Y', 'V_ZDown'});

datasetTable = addvars(datasetTable, pointCloudFiles, 'Before', 1, ...
    'NewVariableNames', "PointCloudFileName");
end

helperProcessPointCloud обрабатывает облако точек путем удаления точек, принадлежащих наземной плоскости и автомобилю, оборудованному датчиком.

function ptCloud = helperProcessPointCloud(ptCloudIn, method)
%helperProcessPointCloud Process pointCloud to remove ground and ego vehicle
%   ptCloud = helperProcessPointCloud(ptCloudIn, method) processes
%   ptCloudIn by removing the ground plane and the ego vehicle.
%   method can be "planefit" or "rangefloodfill".
%
%   See also pcfitplane, pointCloud/findNeighborsInRadius.

arguments
    ptCloudIn (1,1) pointCloud
    method          string      {mustBeMember(method, ["planefit","rangefloodfill"])} = "rangefloodfill"
end

isOrganized = ~ismatrix(ptCloudIn.Location);

if (method=="rangefloodfill" && isOrganized)
    % Segment ground using floodfill on range image
    groundFixedIdx = segmentGroundFromLidarData(ptCloudIn, ...
        "ElevationAngleDelta", 11);
else
    % Segment ground as the dominant plane with reference normal
    % vector pointing in positive z-direction
    maxDistance         = 0.4;
    maxAngularDistance  = 5;
    referenceVector     = [0 0 1];

    [~, groundFixedIdx] = pcfitplane(ptCloudIn, maxDistance, ...
    referenceVector, maxAngularDistance);
end

if isOrganized
    groundFixed = false(size(ptCloudIn.Location,1),size(ptCloudIn.Location,2));
else
    groundFixed = false(ptCloudIn.Count, 1);
end
groundFixed(groundFixedIdx) = true;

% Segment ego vehicle as points within a given radius of sensor
sensorLocation = [0 0 0];
radius = 3.5;
egoFixedIdx = findNeighborsInRadius(ptCloudIn, sensorLocation, radius);

if isOrganized
    egoFixed = false(size(ptCloudIn.Location,1),size(ptCloudIn.Location,2));
else
    egoFixed = false(ptCloudIn.Count, 1);
end
egoFixed(egoFixedIdx) = true;

% Retain subset of point cloud without ground and ego vehicle
if isOrganized
    indices = ~groundFixed & ~egoFixed;
else
    indices = find(~groundFixed & ~egoFixed);
end

ptCloud = select(ptCloudIn, indices);
end

helperComputeInitialEstimateFromINS оценивает начальное преобразование для регистрации от показаний INS.

function initTform = helperComputeInitialEstimateFromINS(initTform, insData)

% If no INS readings are available, return
if isempty(insData)
    return;
end

% The INS readings are provided with X pointing to the front, Y to the left
% and Z up. Translation below accounts for transformation into the lidar
% frame.
insToLidarOffset = [0 -0.79 -1.73]; % See DATAFORMAT.txt
Tnow = [-insData.Y(end), insData.X(end), insData.Z(end)].' + insToLidarOffset';
Tbef = [-insData.Y(1)  , insData.X(1)  , insData.Z(1)].' + insToLidarOffset';

% Since the vehicle is expected to move along the ground, changes in roll
% and pitch are minimal. Ignore changes in roll and pitch, use heading only.
Rnow = rotmat(quaternion([insData.Heading(end) 0 0], 'euler', 'ZYX', 'point'), 'point');
Rbef = rotmat(quaternion([insData.Heading(1)   0 0], 'euler', 'ZYX', 'point'), 'point');

T = [Rbef Tbef;0 0 0 1] \ [Rnow Tnow;0 0 0 1];

initTform = rigid3d(T.');
end

helperMakeFigurePublishFriendly настраивает фигуры так, чтобы снимок экрана, полученный, опубликовал, правильно.

function helperMakeFigurePublishFriendly(hFig)

if ~isempty(hFig) && isvalid(hFig)
    hFig.HandleVisibility = 'callback';
end
end

Смотрите также

Функции

Объекты

Похожие темы

Внешние веб-сайты
