Проводниковый материал
m = metal(material)MetalCatalog. Значением по умолчанию для материала является совершенный электрический проводник (PEC).
m = metal(Name,Value)
Используйте сталь в качестве как проводник для моноконической антенны.
m = metal('Steel')m =
metal with properties:
Name: 'Steel'
Conductivity: 6990000
Thickness: 6.8000e-04
For more materials see catalog
Создайте моноконическую антенну с помощью monocone объект антенны.
ant = monocone('Conductor',m)ant =
monocone with properties:
Radii: [5.0000e-04 0.0110 0.0110]
GroundPlaneRadius: 0.0325
ConeHeight: 0.0115
Height: 0.0250
FeedHeight: 5.0000e-04
FeedWidth: 5.0000e-04
Conductor: [1x1 metal]
Tilt: 0
TiltAxis: [1 0 0]
Load: [1x1 lumpedElement]
Просмотрите антенну с помощью show функция.
show(ant)
Создайте отожженный медный проводник с проводимостью 5.8001e07 S/m и толщина 1e-04 m.
m = metal('Name','Annealed Copper','Conductivity',5.8001e07,'Thickness',1e-04)
m =
metal with properties:
Name: 'Annealed Copper'
Conductivity: 58001000
Thickness: 1.0000e-04
For more materials see catalog
Создайте антенну птичьей клетки с помощью отожженного медного проводника.
ant = birdcage('Conductor',m)ant =
birdcage with properties:
NumRungs: 16
CoilRadius: 0.4000
CoilHeight: 0.0400
RungHeight: 0.4600
ShieldRadius: 0
ShieldHeight: 0
Phantom: []
FeedLocations: [2x3 double]
FeedVoltage: 1
FeedPhase: 0
Conductor: [1x1 metal]
Tilt: 0
TiltAxis: [1 0 0]
Load: [1x1 lumpedElement]
Просмотрите антенну с помощью show функция.
show(ant)
Создайте и визуализируйте антенны микрополосковой линии закрашенной фигуры PEC, меди, серебра и алюминиевых закрашенных фигур металла.

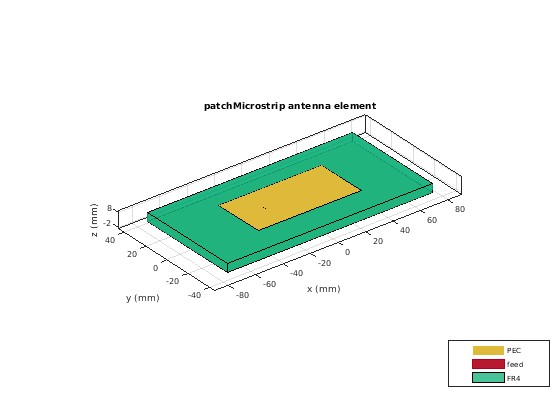

ant_patchPEC = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('PEC')); show(ant_patchPEC)

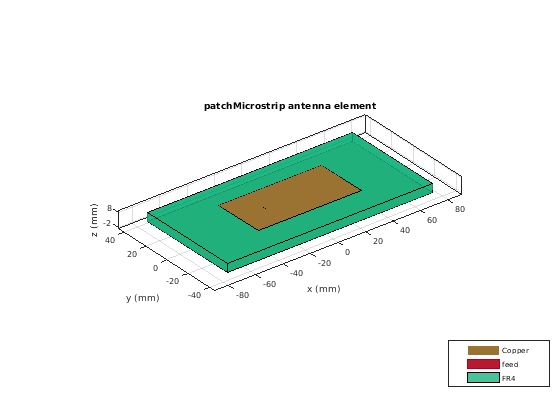

ant_patchCopper = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Copper')); show(ant_patchCopper)

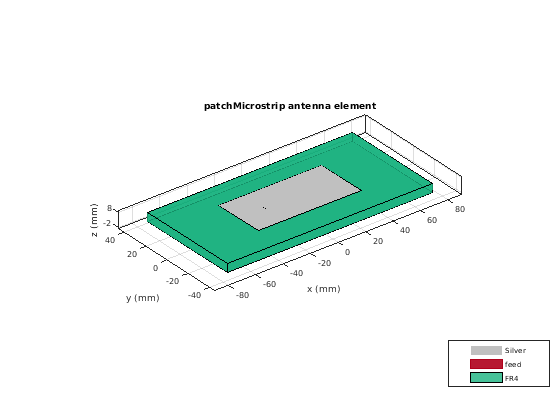

ant_patchSilver = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Silver')); show(ant_patchSilver)

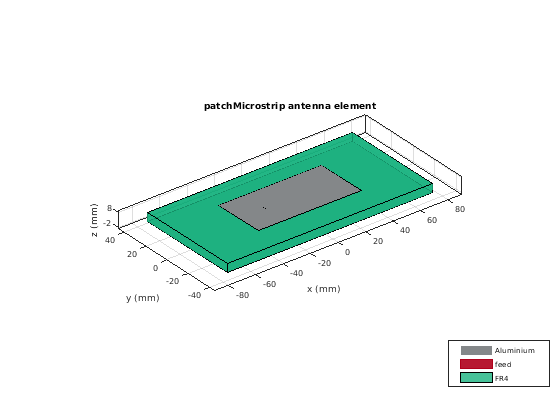

ant_patchAluminium = patchMicrostrip('Substrate',dielectric('FR4'),'Conductor',metal('Aluminium')); show(ant_patchAluminium)
Сравните значения импеданса на частоте 1,2 ГГц.
Z_patchPEC = impedance(ant_patchPEC,1.2e09)
Z_patchPEC = 1.2618 + 17.5557i
Z_patchCopper = impedance(ant_patchCopper,1.2e09)
Z_patchCopper = 1.3017 + 17.5983i
Z_patchSilver = impedance(ant_patchSilver,1.2e09)
Z_patchSilver = 1.6286 + 17.5715i
Z_patchAluminium = impedance(ant_patchAluminium,1.2e09)
Z_patchAluminium = 1.3119 + 17.6093i
