monocone

Создайте моноконическую антенну на круговой наземной плоскости

расширьте все на странице

Описание

monocone объект создает моноконическую антенну на круговой наземной плоскости. Классическая моноконическая антенна состоит из конуса и наземной плоскости. Чтобы увеличить полосу пропускания антенны, можно изменить антенну путем слияния конуса с круговым цилиндром. По умолчанию, monocone объект создает модифицированную версию.

Создайте классическую моноконическую антенну (без цилиндра на верхней части) использование одного из этих методов:

  • Установите высоту антенны равняться сумме конической высоты и высоты канала.

  • Установите коническую высоту равняться половине различия между общей высотой и высотой канала. Затем установите радиус в апертуре к дважды радиусу на перекрестке.

Создание

Синтаксис

ant = monocone
ant = monocone(Name,Value)

Описание

пример

ant = monocone создает моноконическую антенну с feedpoint в центре наземной плоскости. Размерности по умолчанию для резонансной частоты 3,8 ГГц.

пример

ant = monocone(Name,Value) свойства наборов с помощью одной или нескольких пар "имя-значение". Например, ant = monocone('Height',0.0560) создает моноконическую антенну с общей высотой 0,0560 метров.

Свойства

развернуть все

Радиусы антенны в виде трехэлементного вектора действительных чисел с каждым модулем элемента в метрах.

  • Первый элемент представляет узкий радиус конуса.

  • Второй элемент представляет радиус на перекрестке конуса и цилиндра.

  • Третий элемент представляет радиус наверху цилиндра.

Пример: 'Radii',[6.3300e-04 0.0546 0.0220]

Пример: ant.Radii = [6.3300e-04 0.0546 0.0220]

Типы данных: double

Общая высота антенны от наземной плоскости до апертуры антенны в виде положительной скалярной величины в метрах.

Пример: 'Height',0.0560

Пример: ant.Height = 0.0560

Типы данных: double

Вертикальная высота конуса от вершины конуса к соединению конуса и цилиндра в виде положительной скалярной величины в метрах.

Пример: 'ConeHeight',0.02250

Пример: ant.ConeHeight = 0.02250

Типы данных: double

Разорвите между конусом и наземной плоскостью в виде положительной скалярной величины в метрах.

Пример: 'FeedHeight',0.0034

Пример: ant.FeedHeight = 0.0034

Типы данных: double

Ширина канала в виде положительной скалярной величины в метрах.

Пример: 'FeedWidth',0.0050

Пример: ant.FeedWidth = 0.0050

Типы данных: double

Радиус наземной плоскости в виде положительной скалярной величины в метрах.

Пример: 'GroundPlaneRadius',0.0050

Пример: ant.GroundPlaneRadius = 0.050

Типы данных: double

Тип металла, используемого в качестве проводника в виде металлического материального объекта. Можно выбрать любой металл из MetalCatalog или задайте металл по вашему выбору. Для получения дополнительной информации смотрите metal. Для получения дополнительной информации о металлическом запутывающем проводнике смотрите Запутывающий.

Пример: m = metal('Copper'); 'Conductor',m

Пример: m = metal('Copper'); ant.Conductor = m

Смешанные элементы, добавленные к антенне, питаются в виде lumpedElement объект. Можно добавить нагрузку где угодно на поверхность антенны. По умолчанию загрузка в канале. Для получения дополнительной информации смотрите lumpedElement.

Пример: 'Load',lumpedElement, где lumpedElement загрузка, добавленная к каналу антенны.

Пример: ant.Load = lumpedElement('Impedance',75)

Угол наклона антенны в виде скаляра или вектора с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'Tilt',90

Пример: ant.Tilt = 90

Пример: 'Tilt',[90 90], 'TiltAxis',[0 1 0;0 1 1] наклоняет антенну в 90 градусах об этих двух осях, заданных векторами.

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Наклонная ось антенны в виде:

  • Трехэлементный вектор из Декартовых координат в метрах. В этом случае каждая координата в векторе запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z.

  • Две точки в пространстве, каждый заданный как трехэлементные векторы из Декартовых координат. В этом случае антенна вращается вокруг линии, соединяющей эти две точки в пространстве.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенны и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: ant.TiltAxis = 'Z'

Примечание

wireStack объект антенны только принимает, что точечный метод изменяет свои свойства.

Типы данных: double

Функции объекта

coneangle2sizeВычисляет эквивалентную коническую высоту, широкий радиус и узкий радиус для конуса
showОтобразите антенну или структуру массива; отобразите форму как заполненную закрашенную фигуру
axialRatioКоэффициент эллиптичности антенны
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
designСпроектируйте прототипную антенну или массивы для резонанса вокруг заданной частоты
efficiencyКПД излучения антенны
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля антенного элемента в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
meshconfigИзмените режим mesh структуры антенны
optimizeОптимизируйте антенну или массив с помощью оптимизатора SADEA
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон антенного элемента в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон вертикального изменения антенны или массива
rcsВычислите и постройте эффективную площадь рассеивания (RCS) платформы, антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersВычислите S-параметр для объектов антенной и антенной решетки
vswrНапряжение постоянное отношение волны антенны

Примеры

свернуть все

Скрипт Open Live Script

Создайте и просмотрите моноконическую антенну по умолчанию.

ant = monocone
ant =
  monocone with properties:

                Radii: [5.0000e-04 0.0110 0.0110]
    GroundPlaneRadius: 0.0325
           ConeHeight: 0.0115
               Height: 0.0250
           FeedHeight: 5.0000e-04
            FeedWidth: 5.0000e-04
            Conductor: [1x1 metal]
                 Tilt: 0
             TiltAxis: [1 0 0]
                 Load: [1x1 lumpedElement]


show(ant)

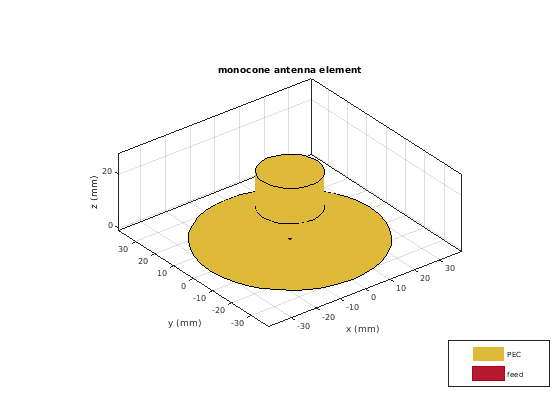

Figure contains an axes object. The axes object with title monocone antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

Скрипт Open Live Script

Создайте моноконическую антенну с бесконечной наземной плоскостью.

ant = monocone;
ant.GroundPlaneRadius = inf;
show(ant)

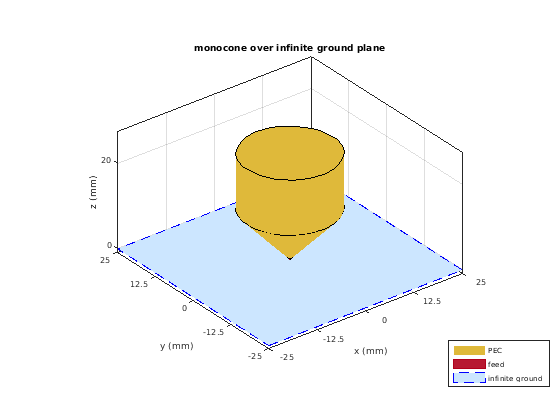

Figure contains an axes object. The axes object with title monocone over infinite ground plane contains 4 objects of type patch, surface. These objects represent PEC, feed, infinite ground.

Постройте диаграмму направленности моноконической антенны для данной частоты.

pattern(ant,3.94e9)

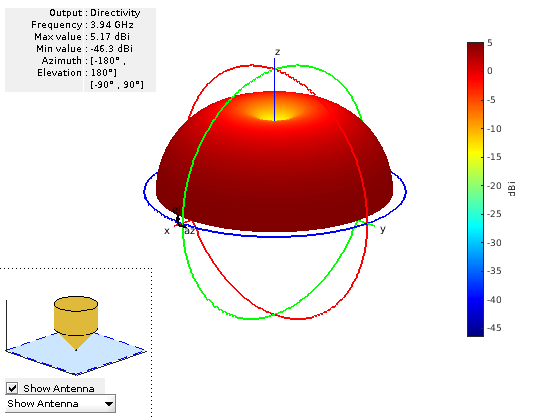

Figure contains an axes object and other objects of type uicontrol. The axes object contains 4 objects of type patch, surface. This object represents infinite ground.

Скрипт Open Live Script

Создайте классическую моноконическую антенну, установив общую высоту антенны равняться сумме конической высоты и высоты канала.

ant = monocone;
ant.Height = ant.ConeHeight+ant.FeedHeight;
show(ant)

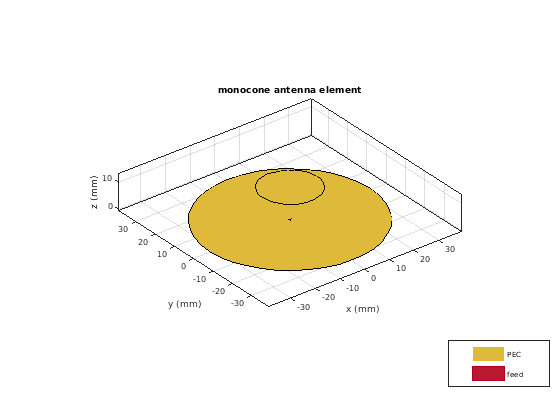

Figure contains an axes object. The axes object with title monocone antenna element contains 4 objects of type patch, surface. These objects represent PEC, feed.

Вычислите импеданс антенны по данному промежутку частоты.

impedance(ant,(1e9:0.1e9:6e9))

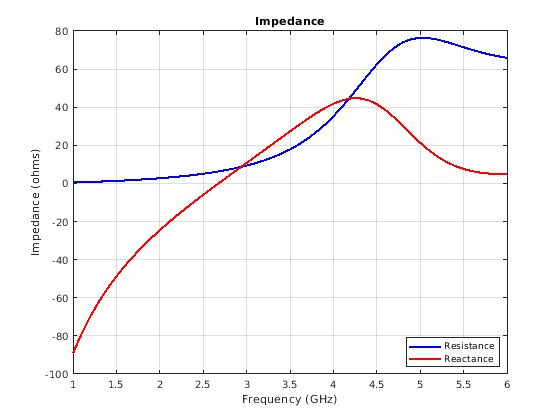

Figure contains an axes object. The axes object with title Impedance contains 2 objects of type line. These objects represent Resistance, Reactance.

Ссылки

[1] Макдональд, Джеймс Л. и Деян С. Филипович. “На Полосе пропускания Моноконических Антенн”. Транзакции IEEE на Антеннах и Распространении 56, № 4 (апрель 2008): 1196–1201. https://doi.org/10.1109/TAP.2008.919226.
