polarpattern class
Интерактивный график диаграмм направленности в полярном формате
Описание
polarpattern класс строит антенну или диаграммы направленности массивов в интерактивном полярном формате. Можно также построить другие типы полярных данных. Используйте эти графики, когда интерактивная визуализация данных или измерение будут требоваться. Щелкните правой кнопкой по окну Polar Measurement, чтобы изменить свойства, увеличить масштаб или добавить больше данных в график.
Конструкция
polarpattern антенна графиков или диаграммы направленности массивов и другие типы данных в полярном формате. polarpattern отображает данные о значении поля на графике диаграмм направленности для визуализации и измерения. Щелкните правой кнопкой по полярному графику взаимодействовать.
polarpattern( создает полярный график со значениями величины в векторном data)d. В этом полярном графике углы расположены равными интервалами на модульном круге, запускающемся в 0 степени.
polarpattern( создает полярный график из набора угловых векторов и соответствующих величин. Можно также создать графики в полярной системе координат из нескольких наборов для угловых векторов и соответствующих наборов величины с помощью синтаксиса: angle,magnitude)polarpattern(angle1, magnitude1, angle2, magnitude2...).
p = polarpattern(___)
p = polarpattern('gco')
polarpattern(___,Name,Value) создает полярный график, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name имя свойства и Value соответствующее значение свойства. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют свои значения по умолчанию. Перечислять все свойство Name,Value пары, используйте details(p). Перечислять все свойство Name,Value пары, используйте details(p). Можно использовать свойства извлечь любые данные из диаграммы направленности из полярного графика. Например, p = polarpattern(data,'Peaks',3) идентифицирует и отображает три самых высоких peaks в данных о шаблоне.
Для списка свойств смотрите PolarPattern Properties.
polarpattern( создает полярный график с помощью указателя осей, ax,___)ax вместо указателя текущей системы координат.
Входные параметры
Методы
add | Добавьте данные в существующий полярный график |
addCursor | Добавьте курсор в полярный угол графика |
animate | Замените существующие данные на новые данные для анимации |
createLabels | Создайте метки легенды |
findLobes | Основной, назад и данные о лепестке стороны |
replace | Замените существующие данные на новые данные в полярном графике |
showPeaksTable | Покажите или скройте пиковую таблицу маркера |
showSpan | Покажите или скройте угловой промежуток между двумя маркерами |
Примеры
Полярный шаблон для антенны Vivaldi
Создайте антенну Vivaldi по умолчанию и вычислите направленность на уровне 1,5 ГГц.
v = vivaldi; V = pattern(v,1.5e9,0,0:1:360);

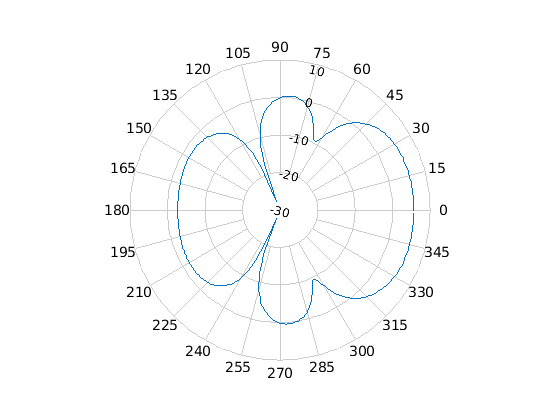

Постройте полярный шаблон расчетной направленности.
P = polarpattern(V);
Полярный шаблон антенны полости
Создайте антенну полости по умолчанию. Вычислите направленность антенны и запишите данные в cavity.pln использование msiwrite функция.
c = cavity; msiwrite(c,2.8e9,'cavity','Name','Cavity Antenna Specifications');
Считайте файл спецификации полости в Horizontal, Vertical, и Optional структуры с помощью msiread функция.
[Horizontal,Vertical,Optional] = msiread('cavity.pln')Horizontal = struct with fields:
PhysicalQuantity: 'Gain'
Magnitude: [360x1 double]
Units: 'dBi'
Azimuth: [360x1 double]
Elevation: 0
Frequency: 2.8000e+09
Slice: 'Elevation'
Vertical = struct with fields:
PhysicalQuantity: 'Gain'
Magnitude: [360x1 double]
Units: 'dBi'
Azimuth: 0
Elevation: [360x1 double]
Frequency: 2.8000e+09
Slice: 'Azimuth'
Optional = struct with fields:
name: 'Cavity Antenna Specifications'
frequency: 2.8000e+09
gain: [1x1 struct]

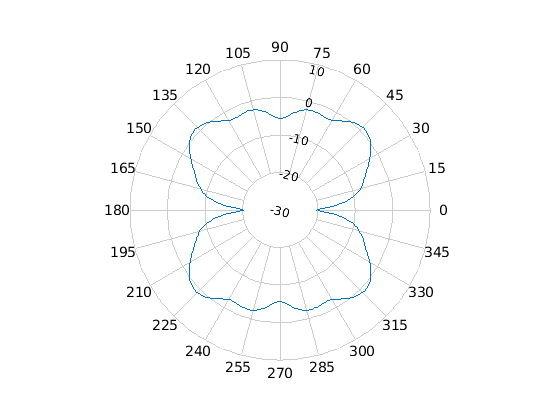

Постройте полярный шаблон полости под углами азимута.
P = polarpattern(Horizontal.Azimuth,Horizontal.Magnitude);
Добавьте заголовок на полярный график
Создайте антенну монополя по умолчанию и вычислите направленность на уровне 75 МГц.
m = monopole; M = pattern(m,75e6,0,0:1:360);

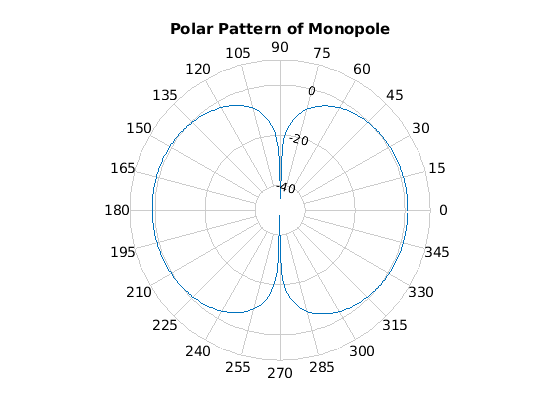

Постройте полярный шаблон антенны.
P = polarpattern(M,'TitleTop','Polar Pattern of Monopole');
Полярные свойства шаблона
Создайте дипольную антенну по умолчанию и вычислите направленность на уровне 75 МГц.
d = dipole; D = pattern(d,75e6,0,0:1:360);

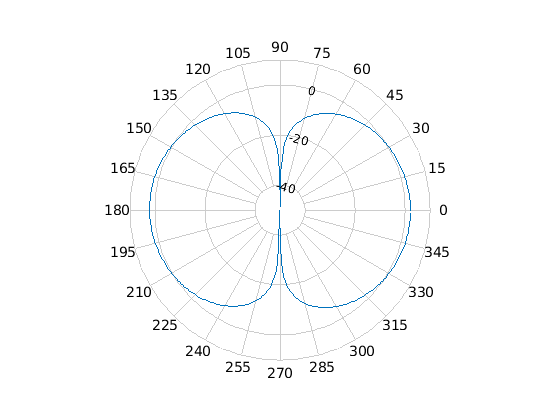

Постройте полярный шаблон антенны и отобразите свойства графика.
P = polarpattern(D);
details(P)
internal.polari handle with properties:
Interactive: 1
LegendLabels: ''
AntennaMetrics: 0
CleanData: 1
AngleData: [361x1 double]
MagnitudeData: [361x1 double]
IntensityData: []
AngleMarkers: [0x1 struct]
CursorMarkers: [0x1 struct]
PeakMarkers: [0x1 struct]
ActiveDataset: 1
AngleLimVisible: 0
LegendVisible: 0
Span: 0
TitleTop: ''
TitleBottom: ''
Peaks: []
FontSize: 13
MagnitudeLim: [-50 10]
MagnitudeAxisAngle: 75
MagnitudeTick: [-40 -20 0]
MagnitudeTickLabelColor: 'k'
AngleLim: [0 360]
AngleTickLabel: {1x24 cell}
AngleTickLabelColor: 'k'
TitleTopFontSizeMultiplier: 1.1000
TitleBottomFontSizeMultiplier: 0.9000
TitleTopFontWeight: 'bold'
TitleBottomFontWeight: 'normal'
TitleTopTextInterpreter: 'none'
TitleBottomTextInterpreter: 'none'
TitleTopOffset: 0.1500
TitleBottomOffset: 0.1500
ToolTips: 1
MagnitudeLimBounds: [-Inf Inf]
MagnitudeFontSizeMultiplier: 0.9000
AngleFontSizeMultiplier: 1
AngleAtTop: 90
AngleDirection: 'ccw'
AngleResolution: 15
AngleTickLabelRotation: 0
AngleTickLabelFormat: '360'
AngleTickLabelColorMode: 'contrast'
PeaksOptions: {}
AngleTickLabelVisible: 1
Style: 'line'
DataUnits: 'dB'
DisplayUnits: 'dB'
NormalizeData: 0
ConnectEndpoints: 0
DisconnectAngleGaps: 0
EdgeColor: 'k'
LineStyle: '-'
LineWidth: 1
FontName: 'Helvetica'
FontSizeMode: 'auto'
GridForegroundColor: [0.8000 0.8000 0.8000]
GridBackgroundColor: 'w'
DrawGridToOrigin: 0
GridOverData: 0
GridAutoRefinement: 0
GridWidth: 0.5000
GridVisible: 1
ClipData: 1
TemporaryCursor: 1
MagnitudeLimMode: 'auto'
MagnitudeAxisAngleMode: 'auto'
MagnitudeTickMode: 'auto'
MagnitudeTickLabelColorMode: 'contrast'
MagnitudeTickLabelVisible: 1
MagnitudeUnits: ''
IntensityUnits: ''
Marker: 'none'
MarkerSize: 6
Parent: [1x1 Figure]
NextPlot: 'replace'
ColorOrder: [7x3 double]
ColorOrderIndex: 1
SectorsColor: [16x3 double]
SectorsAlpha: 0.5000
View: 'full'
ZeroAngleLine: 0
Удалите-Inf и значения NaN в антенне PolarPattern
Используйте Clean Data в Antenna Metrics удалить-inf и значения NaN в антенне монополя полярный шаблон. Рекомендуется использовать Clean Data для частичных данных с-inf и значениями NaN.
m = monopole; m.GroundPlaneLength = inf;

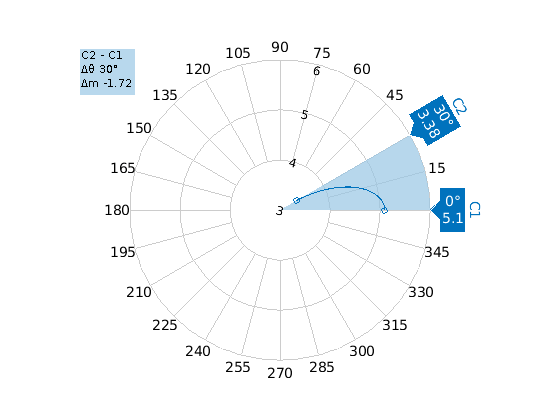

Постройте ширину луча антенны на уровне 70 МГц.
figure; beamwidth(m,70e6,0,-50:30)

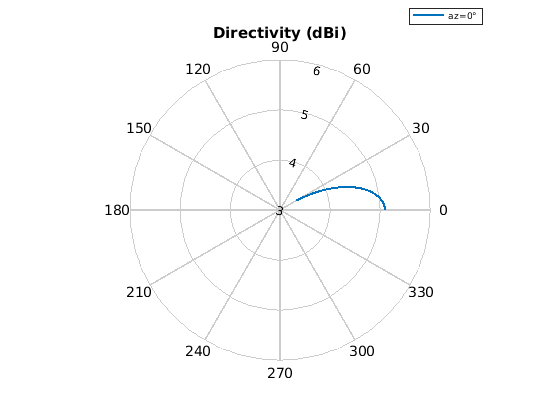

Постройте диаграмму направленности антенны на уровне 70 МГц.
figure; pattern(m,70e6,0,-50:30);

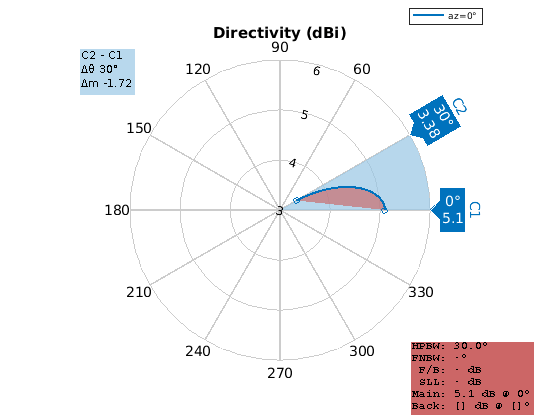

Используйте polarpattern просмотреть метрики антенны диаграммы направленности.
P = polarpattern('gco');
P.CleanData = 1;
P.AntennaMetrics = 1;
Сравните график ширины луча и график polarpattern. Вы будете видеть, что Метрики Антенны не представляют ширину луча правильно.

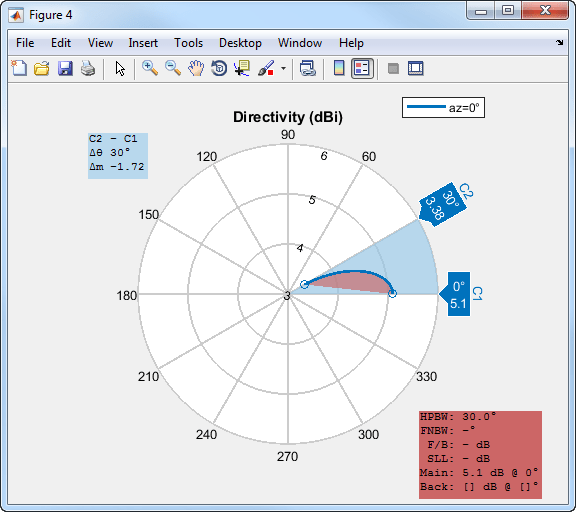

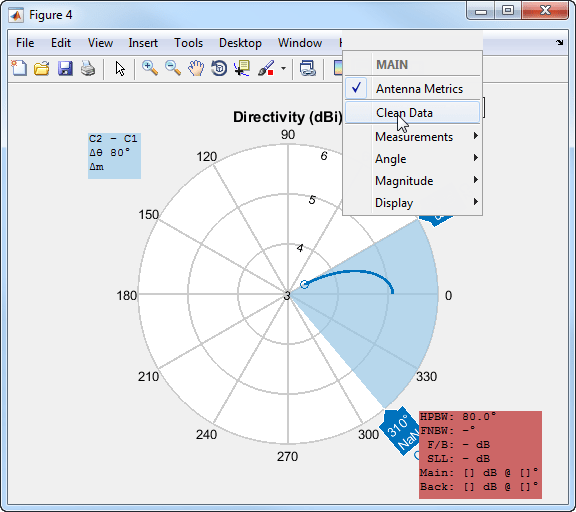

Вы можете также Clean Data путем щелчка правой кнопкой по графику и выбора Clean Data.
После использования Clean Data, вы видите, что polarpattern вычисление ширины луча совпадает с вычислением графика ширины луча.
