Вычислите S-параметр для объектов антенной и антенной решетки

свернуть все на странице

Синтаксис

sobj = sparameters(antenna,freq)
sobj = sparameters(antenna,freq,Z0)
sobj = sparameters(array,freq)
sobj = sparameters(array,freq,Z0)
sobj = sparameters(filename)
sobj = sparameters(data,freq)
sobj = sparameters(data,freq,Z0)
sobj = sparameters(netparamobj)
sobj = sparameters(netparamobj,Z0)

Описание

пример

sobj = sparameters(antenna,freq) вычисляет комплексные s-параметры для antenna возразите по заданным значениям частоты.

sobj = sparameters(antenna,freq,Z0) вычисляет комплексные s-параметры для antenna возразите по заданным значениям частоты и для данного ссылочного импеданса, Z0.

пример

sobj = sparameters(array,freq) вычисляет комплексные s-параметры для array возразите по заданным значениям частоты.

sobj = sparameters(array,freq,Z0) вычисляет комплексные s-параметры для array возразите по заданным значениям частоты и для данного ссылочного импеданса, Z0.

пример

sobj = sparameters(filename) создает S-объект-параметра sobj путем импортирования данных из файла Пробного камня задан filename.

sobj = sparameters(data,freq) создает S-объект-параметра из данных S-параметра, data, и частоты, freq.

sobj = sparameters(data,freq,Z0) создает S-объект-параметра из данных S-параметра, data, и частоты, freq, с данным ссылочным импедансом Z0.

sobj = sparameters(netparamobj) преобразует сетевой объект параметра, netparamobj, к S-объекту-параметра со ссылочным импедансом по умолчанию.

sobj = sparameters(netparamobj,Z0) преобразует сетевой объект параметра, netparamobj, к S-объекту-параметра с данным ссылочным импедансом, Z0.

Примеры

свернуть все

Этот пример использует:

Скрипт Open Live Script

Вычислите комплексные s-параметры для диполя по умолчанию на частоте на 70 МГц.

 h = dipole
h =
  dipole with properties:

        Length: 2
         Width: 0.1000
    FeedOffset: 0
     Conductor: [1x1 metal]
          Tilt: 0
      TiltAxis: [1 0 0]
          Load: [1x1 lumpedElement]


 sparameters (h, 70e6)
ans =
  sparameters: S-parameters object

       NumPorts: 1
    Frequencies: 70000000
     Parameters: 0.1887 - 0.0045i
      Impedance: 50

  rfparam(obj,i,j) returns S-parameter Sij

Этот пример использует:

Скрипт Open Live Script

Вычислите комплексные s-параметры для прямоугольного массива по умолчанию на частоте на 70 МГц.

h = rectangularArray;
sparameters(h,70e6)
ans =
  sparameters: S-parameters object

       NumPorts: 4
    Frequencies: 70000000
     Parameters: [4x4 double]
      Impedance: 50

  rfparam(obj,i,j) returns S-parameter Sij

Этот пример использует:

Скрипт Open Live Script

Извлеките S-параметры из corrugatedconicalhorn.s2p пробный камень file .

sobj = sparameters('corrugatedconicalhorn.s2p');
display(sobj)
sobj =
  sparameters: S-parameters object

       NumPorts: 1
    Frequencies: [11x1 double]
     Parameters: [1x1x11 double]
      Impedance: 50

  rfparam(obj,i,j) returns S-parameter Sij

Отобразите данные S-параметров на графике с помощью rfplot функция.

rfplot(sobj)

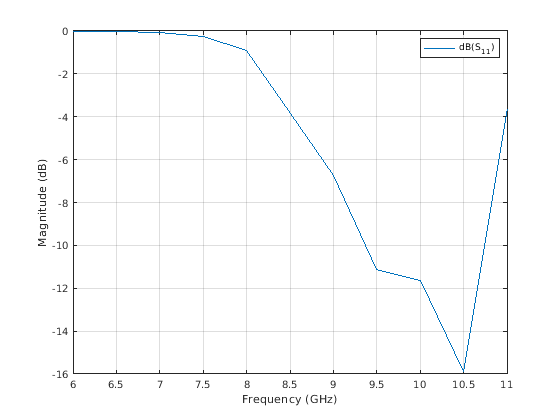

Figure contains an axes object. The axes object contains an object of type line. This object represents dB(S_{11}).

Входные параметры

свернуть все

Объект Antenna в виде скалярного указателя.

Объект Array в виде скалярного указателя.

Частоты S-параметра в виде вектора из положительных вещественных чисел, отсортированных от самого маленького до самого большого.

Ссылочный импеданс в Омах в виде положительного действительного скаляра. Вы не можете задать Z0 если вы импортируете данные из файла. Аргумент Z0 является дополнительным и хранится в Impedance свойство.

Данные S-параметра в виде массива комплексных чисел, размера N-by-N-by-K, где K представляет количество точек частоты.

Сетевой объект параметра. Сетевые объекты параметра имеют тип: sparameters (RF Toolbox), yparameters (RF Toolbox), zparameters (RF Toolbox), gparameters (RF Toolbox), hparameters (RF Toolbox), abcdparameters (RF Toolbox), и tparameters (RF Toolbox).

Пример: S1 = sparameters(Y1,100) . Y1 объект параметра. Этот пример преобразует Y-параметры в S-параметры в 100 Омы.

Файл данных пробного камня в виде вектора символов, который содержит сетевые данные о параметре. filename может быть имя файла на MATLAB® путь или полный путь к файлу.

Пример: sobj = sparameters('defaultbandpass.s2p');

Выходные аргументы

свернуть все

Данные S-параметра, возвращенные как объект. disp(sobj) возвращает свойства объекта:

  • NumPorts — Количество портов в виде целого числа. Функция вычисляет это значение автоматически, когда вы создаете объект.

  • Frequencies — Частоты S-параметра в виде K-by-1 вектор из положительных вещественных чисел, отсортированных от самого маленького до самого большого. Функция устанавливает это свойство от filename или freq входные параметры.

  • Parameters — Данные S-параметра в виде N-by-N-by-K массив комплексных чисел. Функция устанавливает это свойство от filename или data входные параметры.

  • Impedance — Ссылочный импеданс в Омах в виде положительного действительного скаляра. Функция устанавливает это свойство от filename или Z0 входные параметры. Если никакой ссылочный импеданс не обеспечивается, функция использует значение по умолчанию 50.

Смотрите также

(RF Toolbox) | | | | | |

Представленный в R2015a
