В этом примере показано, как выполнить векторный и скалярный анализ частоты 1 2 линейная матрица H-метки.
Во вкладке Analysis, набор Центральная Частота к 4.65
GHz и частотный диапазон к 4:0.1:5
GHz.
Нажмите кнопку Memory Estimate от раздела Mesh, чтобы оценить память, которой вы потребуете, чтобы запустить анализ.
Вам будет нужна память 750 Мбайт (RAM), чтобы анализировать проект антенны. Можно изменить требования к памяти путем изменения параметров mesh. Выберите Mesh на панели инструментов, чтобы изменить настройки mesh.

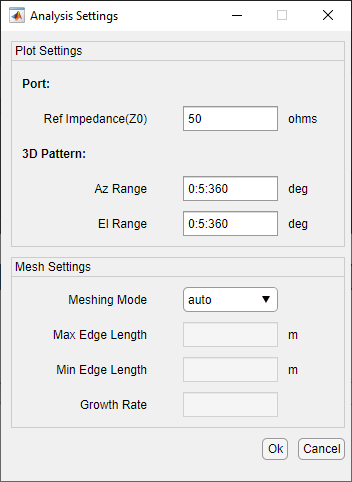

Нажмите Analysis Settings от раздела Analysis по панели инструментов на установленный график и параметры mesh к следующему:
Касательно импеданса (Z0) — 50
Омы
Область значений азимута — 0:5:360
градус
El Range — 0:5:360
градус
Поймать в сети режим — auto
Нажмите ОК, чтобы сохранить настройки.

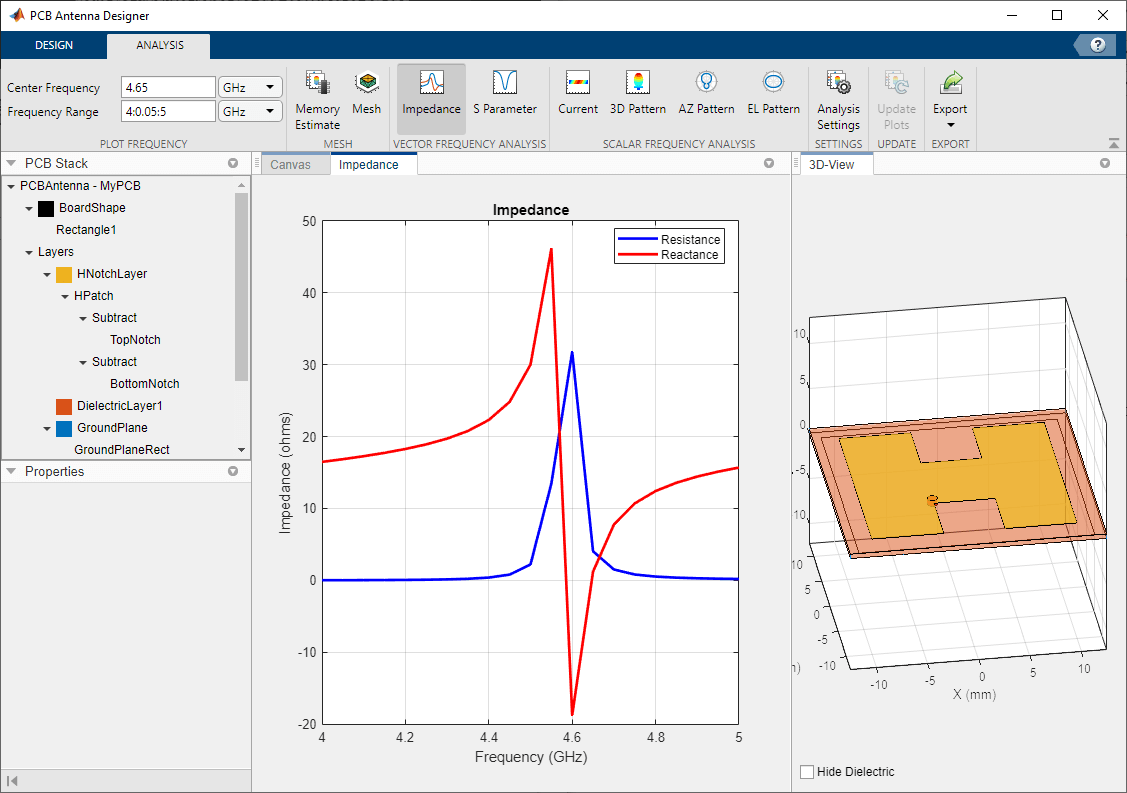

Выберите Impedance из раздела Vector Frequency Analysis по панели инструментов, чтобы построить график импеданса. График импеданса показывает, что антенна стека PCB резонирует на уровне 4,6 ГГц.

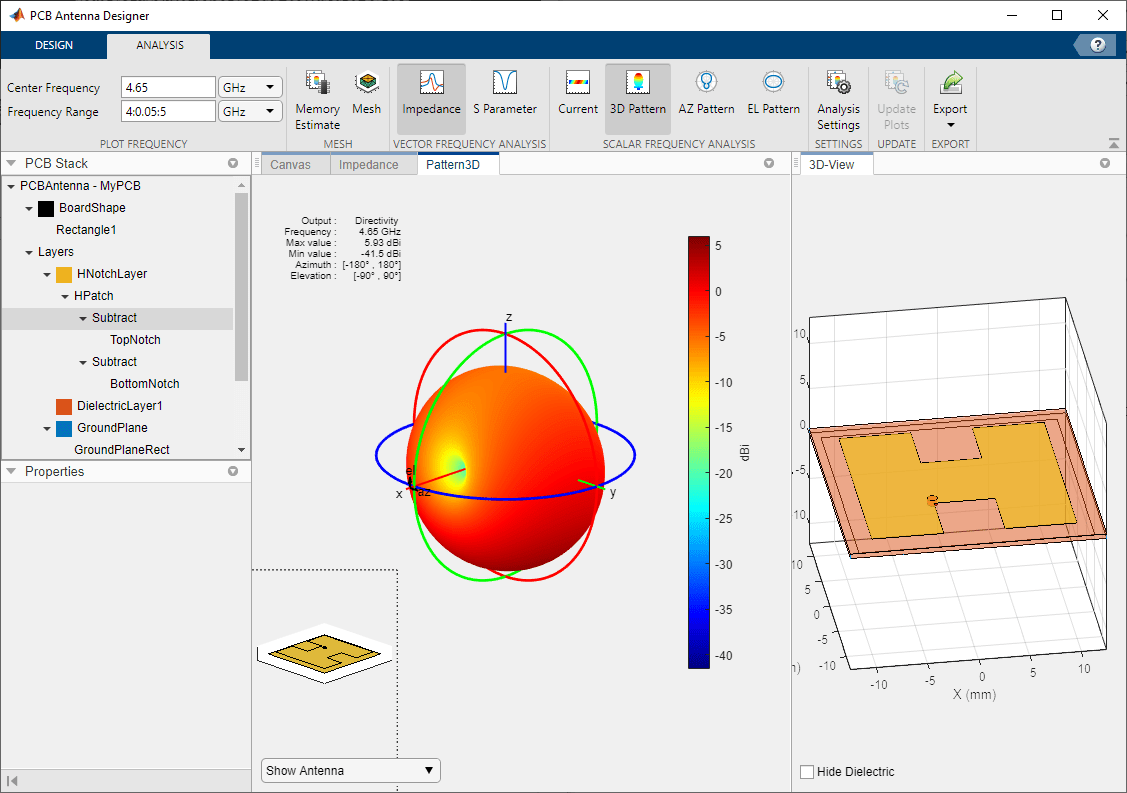

Кликните по 3D Шаблону от раздела Scalar Frequency Analysis по панели инструментов, чтобы построить 3-D диаграмму направленности далекого поля антенны. Направленность единичного элемента закрашенной фигуры H-метки является 5.93 dBi.
Выберите DielectricLayer1
от дерева навигации дерева навигации Стека PCB и набора DielectricType к TMM10i
в панели Свойств.

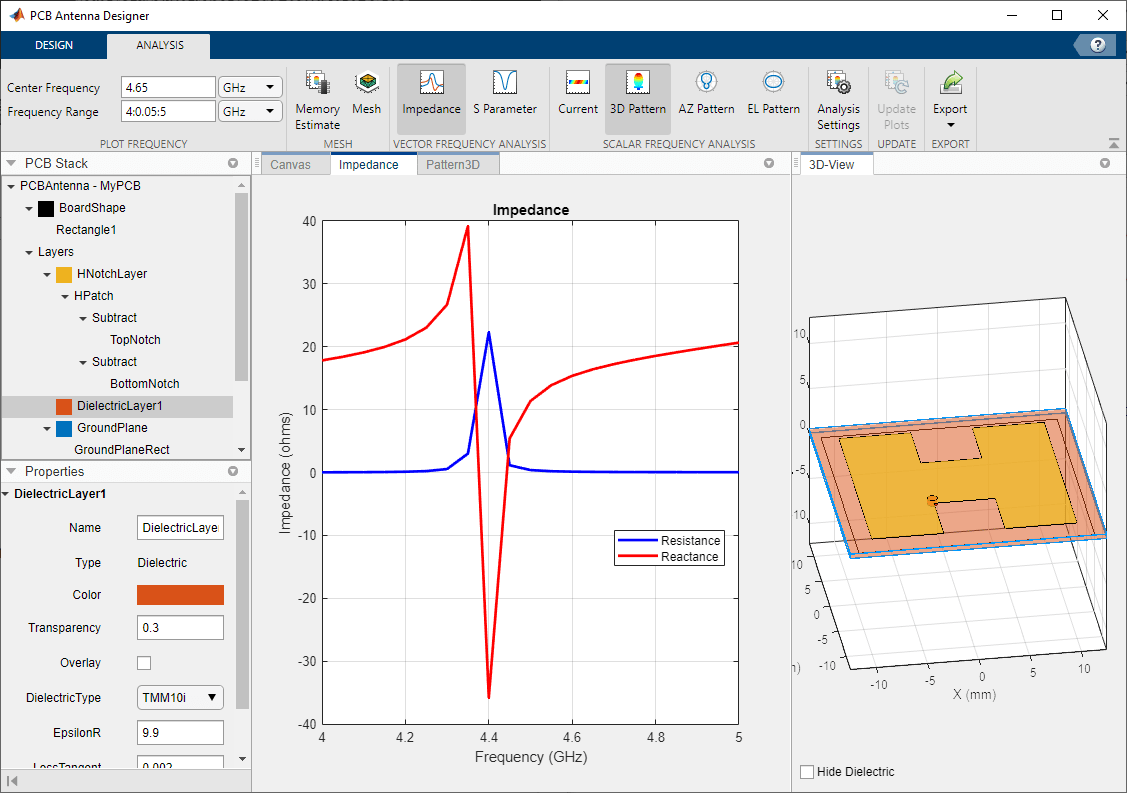

Нажмите Update Plots от раздела Update по вкладке Analysis, чтобы обновить результаты анализа. График импеданса теперь показывает, что антенна стека PCB резонирует на уровне 4,4 ГГц.
