В этом примере показано, как задать металлическую закрашенную фигуру, диэлектрик, и основать плоские слои в антенне PCB с помощью приложения PCB Antenna Designer.
Введите эту команду в командной строке, чтобы открыть приложение PCB Antenna Designer.
pcbAntennaDesigner

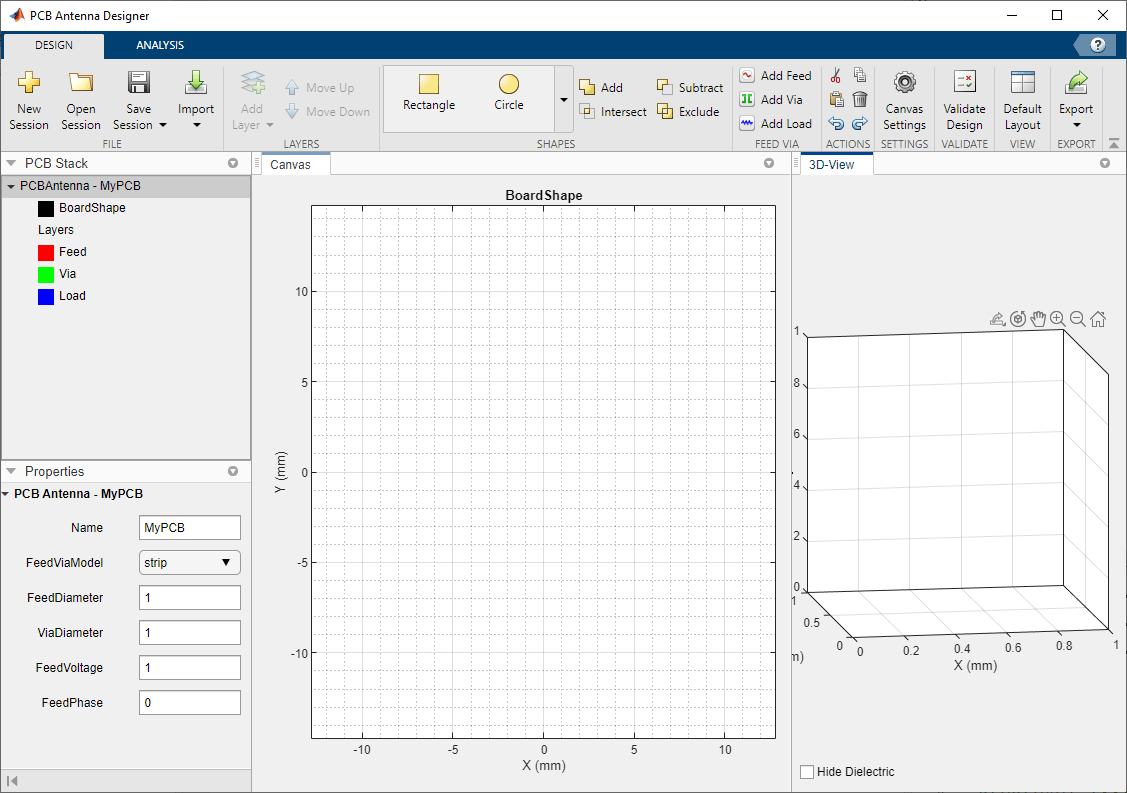

На вкладке Design нажмите New Session, чтобы запустить новый сеанс и открыть пустое полотно.
Модули по умолчанию для холста являются миллиметрами (мм). Приложение использует глобальные модули. Можно изменить модули путем нажатия кнопки Canvas Settings.

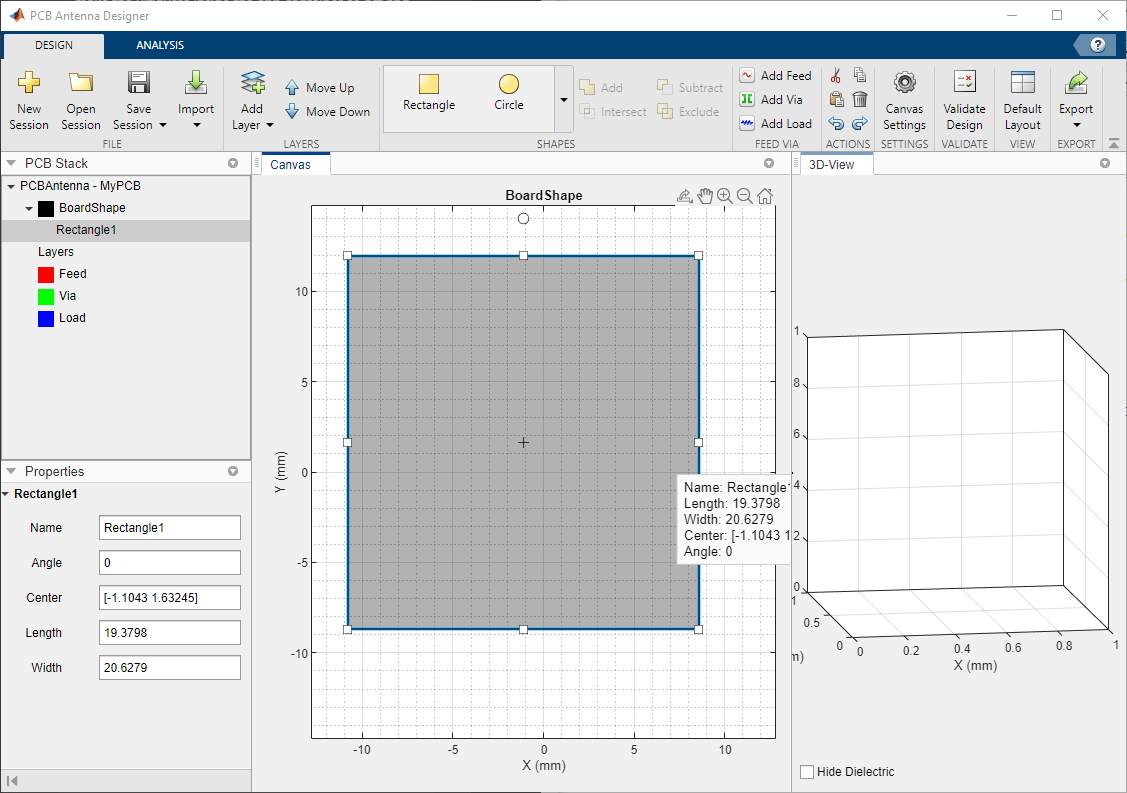

Чтобы спроектировать стек PCB, необходимо сначала задать форму платы. Выберите Rectangle из Shapes
раздел по панели инструментов. Перетащите форму на холсте, чтобы создать прямоугольник.

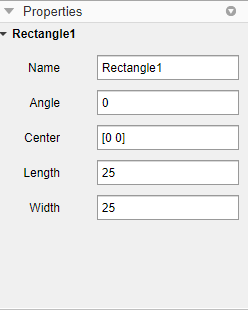

Измените свойства Rectangle1
в Свойствах разделяют на области к следующему:
Центр [0,0]
Длина — 25
Width 25

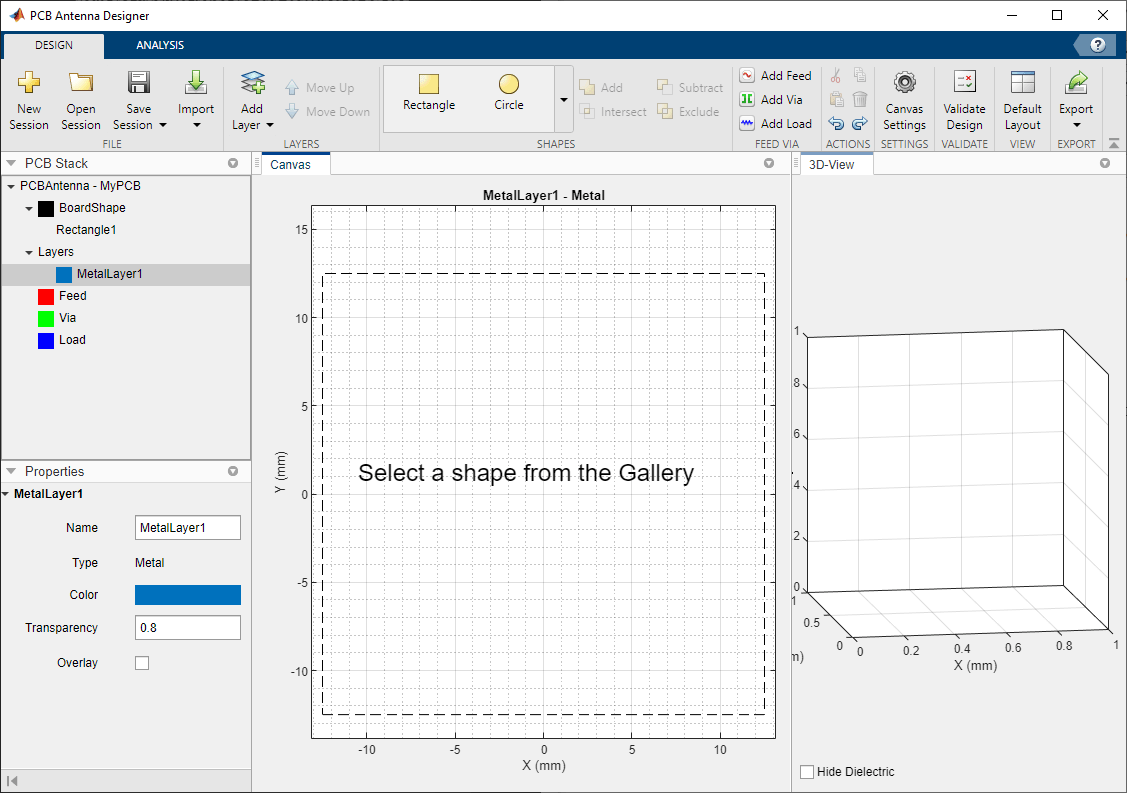

Нажмите Add Layer на панели инструментов и затем выберите Metal Layer, чтобы добавить металлический слой.
Форма платы представлена как пунктирная линия на холсте.
Определите Имя металлического слоя к GroundPlane
.

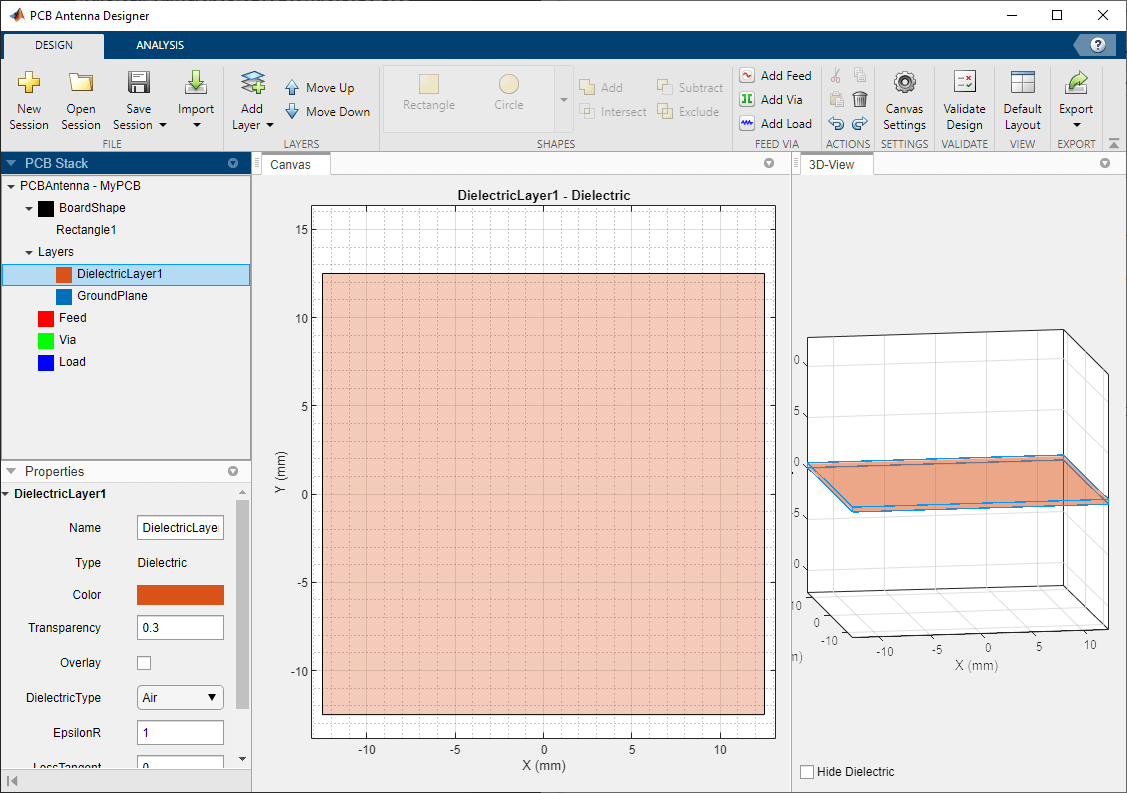

Нажмите Add Layer на панели инструментов и затем выберите Dielectric Layer, чтобы добавить диэлектрический слой DielectricLayer1
.

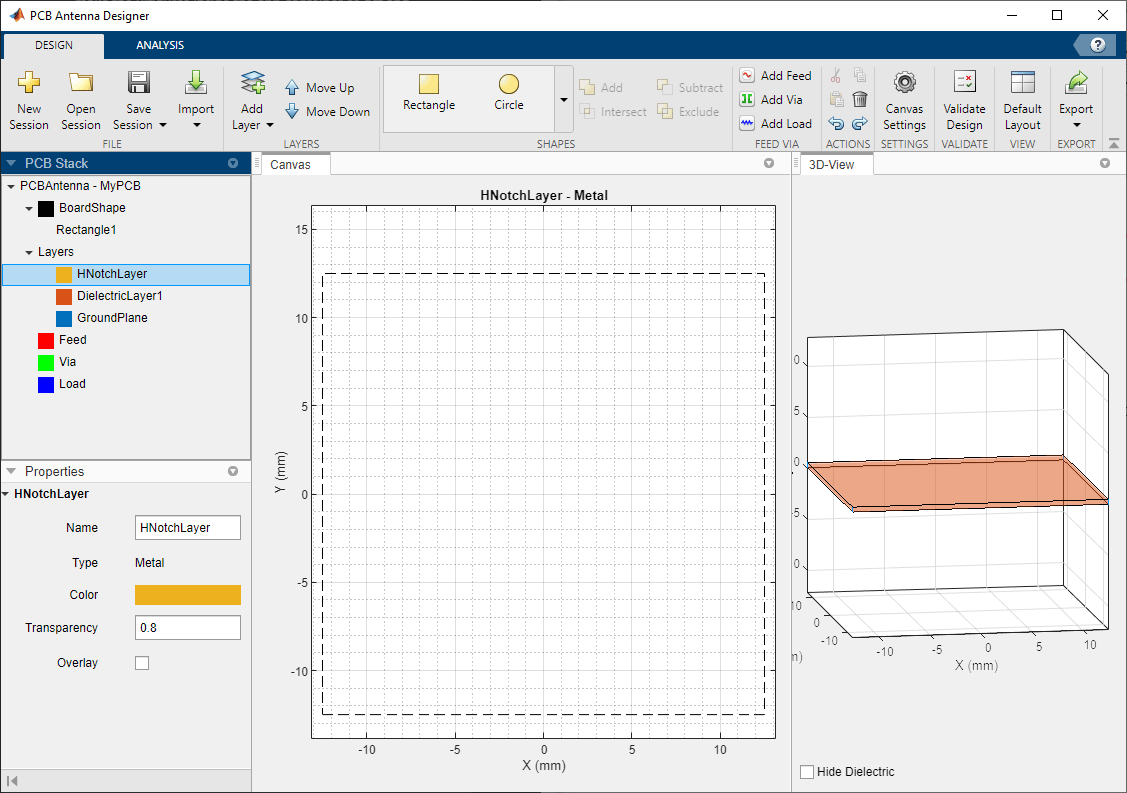

Нажмите Add Layer на панели инструментов и затем выберите Metal Layer, чтобы добавить металлический слой. Определите имя этого слоя к HNotchLayer
.
Можно переместить слои с помощью кнопок Move Up и Move Down на панели инструментов.
