Стандартизированный графический эквалайзер
graphicEQ Система object™ реализует графический эквалайзер, который может настроить усиление на отдельной октаве или дробных полосах октавы. Объект фильтрует информационно-независимо через каждый входной канал в зависимости от времени использование технических требований фильтра. Центр и частоты ребра полос основаны на стандарте ANSI S1.11-2004.
Компенсировать звуковой сигнал:
Создайте graphicEQ объект и набор его свойства.
Вызовите объект с аргументами, как будто это была функция.
Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?
equalizer = graphicEQ
equalizer = graphicEQ(Name,Value)Name к заданному Value. Незаданные свойства имеют значения по умолчанию.
equalizer = graphicEQ('Structure','Parallel','EQOrder','1/3 octave') создает Системный объект, equalizer, который реализует фильтрацию с помощью параллельной структуры и полосы пропускания фильтра октавы одной трети.Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:
release(obj)
createAudioPluginClass и configureMIDI функции сопоставляют настраиваемые свойства graphicEQ Системный объект к стоящим с пользователем параметрам:
| Свойство | Область значений | Отображение | Модуль |
|---|---|---|---|
Gains | [–20, 20] | линейный | дБ |
Создайте объекты читать из звукового файла и записать в ваше аудио устройство. Используйте частоту дискретизации читателя как частота дискретизации средства записи.
frameLength = 512; reader = dsp.AudioFileReader('RockDrums-48-stereo-11secs.mp3','SamplesPerFrame',frameLength); player = audioDeviceWriter('SampleRate',reader.SampleRate);
В цикле аудиопотока считайте аудио из файла и проигрывайте аудио через ваше аудио устройство.
while ~isDone(reader) x = reader(); player(x); end release(reader) release(player)
Создайте графический эквалайзер с одной октавой, реализованный с каскадной структурой. Используйте частоту дискретизации читателя как частота дискретизации эквалайзера.
equalizer = graphicEQ( ... 'Bandwidth','1 octave', ... 'Structure','Cascade', ... 'SampleRate',reader.SampleRate);

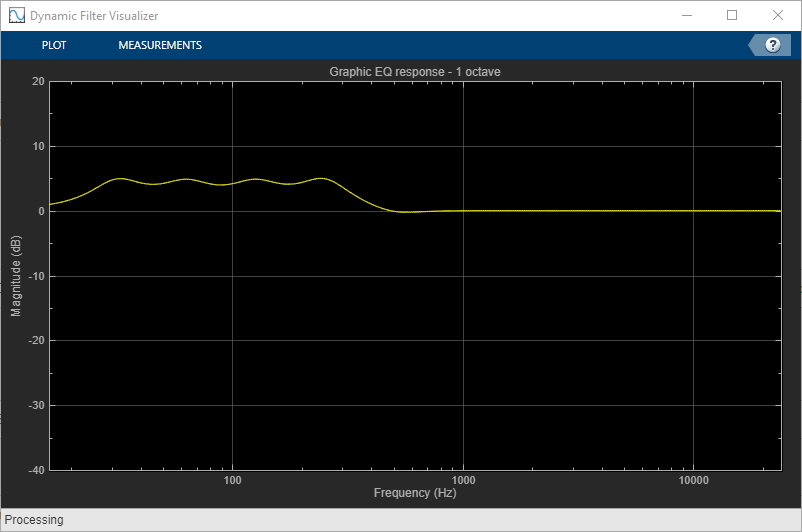

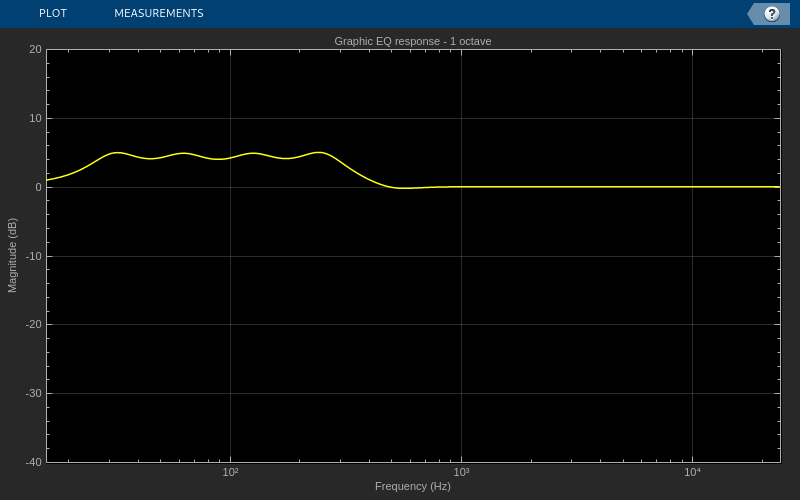

Задайте, чтобы увеличить усиление на низких частотах и затем визуализировать эквалайзер.
equalizer.Gains = [5,5,5,5,0,0,0,0,0,0]; visualize(equalizer)
В цикле аудиопотока считайте аудио из файла, примените эквализацию, и затем проигрывайте компенсируемое аудио через ваше аудио устройство.
while ~isDone(reader) x = reader(); y = equalizer(x); player(y); end release(reader) release(player)

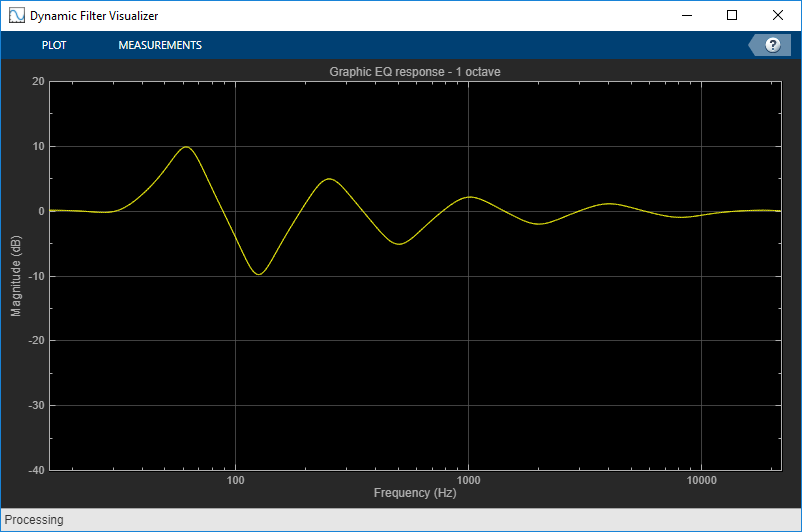

Создайте dsp.AudioFileReader читать в покадровом аудио. Создайте audioDeviceWriter записать аудио в вашу звуковую карту. Создайте graphicEQ обработать аудиоданные. Вызовите visualize построить частотную характеристику графического эквалайзера.
frameLength = 1024; fileReader = dsp.AudioFileReader('RockDrums-44p1-stereo-11secs.mp3','SamplesPerFrame',frameLength); deviceWriter = audioDeviceWriter('SampleRate',fileReader.SampleRate); equalizer = graphicEQ('SampleRate',fileReader.SampleRate,'Gains',[0,10,-10,5,-5,2,-2,1,-1,0]); visualize(equalizer)

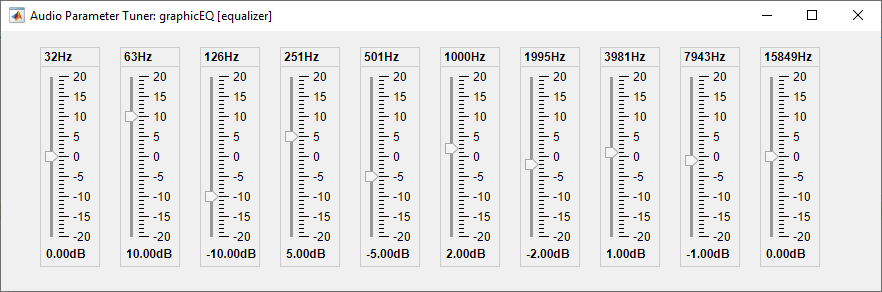

Вызовите parameterTuner открыть пользовательский интерфейс для настроек параметров эквалайзера при потоковой передаче.
parameterTuner(equalizer)
В цикле аудиопотока:
Читайте в системе координат аудио из файла.
Примените эквализацию.
Запишите систему координат аудио к вашему аудио устройству для слушания.
В то время как потоковая передача, настройки параметров эквалайзера и слушает эффект.
while ~isDone(fileReader) audioIn = fileReader(); audioOut = equalizer(audioIn); deviceWriter(audioOut); drawnow limitrate % required to update parameter end
Как лучшая практика, выпустите свои объекты, однажды сделанные.
release(deviceWriter) release(fileReader) release(equalizer)
Реализация вашего графического эквалайзера зависит от Structure свойство. Смотрите Графическую Эквализацию для обсуждения за и против параллельных и каскадных реализаций. Обратитесь к следующим разделам, чтобы изучить, как эти алгоритмы реализованы в Audio Toolbox™.
Параллельная реализация проектирует отдельные эквалайзеры с помощью octaveFilter design method и пробелы их на спектре согласно стандарту ANSI S1.11-2004.
Если вы устанавливаете свойство SampleRate так, чтобы частота Найквиста (SampleRate/2
Итоговый полосовой фильтр является тем, верхнее полосовое ребро которого меньше частоты Найквиста.
Итоговый фильтр реализуется как фильтр highpass, спроектированный designParamEQ функция.
Входной сигнал подан в filterbank фильтров M, где M зависит от заданного Bandwidth и SampleRate свойства.
Каждая ветвь filterbank умножается на линейную форму соответствующего элемента Gains свойство.
Ветви суммированы, и выходной сигнал возвращен.
Каскадная реализация проектирует набор фильтров графического эквалайзера с помощью multibandParametricEQ Системный объект.
Если свойство EQOrder установлено в 2, то коррекция усиления вычисляется согласно [1]. Коррекция усиления независима от требуемых усилений. Коррекция усиления повторно вычисляется во время обработки в режиме реального времени только если SampleRate свойство изменяется.
Если EQOrder свойство не установлено в 2, никакая коррекция усиления не применяется, и требуемые усиления передаются multibandParametricEQ объект.
Входной сигнал подан в каскад M biquad фильтры, где M зависит от заданного Bandwidth и SampleRate свойства.
[1] Оливер, Ричард Дж. и капля Жан-Марка. "Эффективный многополосный графический эквалайзер цифрового аудио с точным управлением частотной характеристикой". Представленный в 139-м соглашении AES, Нью-Йорк, октябрь 2015.
[2] Акустическое общество Америки. Американская национальная стандартная спецификация для аналога полосы октавы и Дробной Полосы октавы и цифровых фильтров. ANSI S1.11-2004. Мелвилл, Нью-Йорк: акустическое общество Америки, 2009.
[3] Международная организация по стандартизации. Акустика – Предпочтительные частоты. ISO 266:1997 (E). Второй Выпуск. 1997.
