vggish
Нейронная сеть VGGish
Синтаксис
Описание
Примеры
Загрузите сеть VGGish
Загрузите и разархивируйте модель Audio Toolbox™ для VGGish.
Введите vggish в Командном окне. Если модель Audio Toolbox для VGGish не установлена, то функция обеспечивает ссылку на местоположение сетевых весов. Чтобы загрузить модель, щелкните по ссылке. Разархивируйте файл к местоположению на пути MATLAB.
В качестве альтернативы выполните эти команды, чтобы загрузить и разархивировать модель VGGish к вашей временной директории.
downloadFolder = fullfile(tempdir,'VGGishDownload'); loc = websave(downloadFolder,'https://ssd.mathworks.com/supportfiles/audio/vggish.zip'); VGGishLocation = tempdir; unzip(loc,VGGishLocation) addpath(fullfile(VGGishLocation,'vggish'))
Проверяйте, что установка успешна путем ввода vggish в Командном окне. Если сеть установлена, то функция возвращает SeriesNetwork Объект (Deep Learning Toolbox).
vggish
ans =
SeriesNetwork with properties:
Layers: [24×1 nnet.cnn.layer.Layer]
InputNames: {'InputBatch'}
OutputNames: {'regressionoutput'}
Загрузка предварительно обученная сеть VGGish
Загрузите предварительно обученную сверточную нейронную сеть VGGish и исследуйте слои и классы.
Используйте vggish загружать предварительно обученную сеть VGGish. Выход net SeriesNetwork Объект (Deep Learning Toolbox).
net = vggish
net =
SeriesNetwork with properties:
Layers: [24×1 nnet.cnn.layer.Layer]
InputNames: {'InputBatch'}
OutputNames: {'regressionoutput'}
Просмотрите сетевую архитектуру с помощью Layers свойство. Сеть имеет 24 слоя. Существует девять слоев с learnable весами, из которых шесть сверточные слои, и три полносвязные слоя.
net.Layers
ans =
24×1 Layer array with layers:
1 'InputBatch' Image Input 96×64×1 images
2 'conv1' Convolution 64 3×3×1 convolutions with stride [1 1] and padding 'same'
3 'relu' ReLU ReLU
4 'pool1' Max Pooling 2×2 max pooling with stride [2 2] and padding 'same'
5 'conv2' Convolution 128 3×3×64 convolutions with stride [1 1] and padding 'same'
6 'relu2' ReLU ReLU
7 'pool2' Max Pooling 2×2 max pooling with stride [2 2] and padding 'same'
8 'conv3_1' Convolution 256 3×3×128 convolutions with stride [1 1] and padding 'same'
9 'relu3_1' ReLU ReLU
10 'conv3_2' Convolution 256 3×3×256 convolutions with stride [1 1] and padding 'same'
11 'relu3_2' ReLU ReLU
12 'pool3' Max Pooling 2×2 max pooling with stride [2 2] and padding 'same'
13 'conv4_1' Convolution 512 3×3×256 convolutions with stride [1 1] and padding 'same'
14 'relu4_1' ReLU ReLU
15 'conv4_2' Convolution 512 3×3×512 convolutions with stride [1 1] and padding 'same'
16 'relu4_2' ReLU ReLU
17 'pool4' Max Pooling 2×2 max pooling with stride [2 2] and padding 'same'
18 'fc1_1' Fully Connected 4096 fully connected layer
19 'relu5_1' ReLU ReLU
20 'fc1_2' Fully Connected 4096 fully connected layer
21 'relu5_2' ReLU ReLU
22 'fc2' Fully Connected 128 fully connected layer
23 'EmbeddingBatch' ReLU ReLU
24 'regressionoutput' Regression Output mean-squared-error

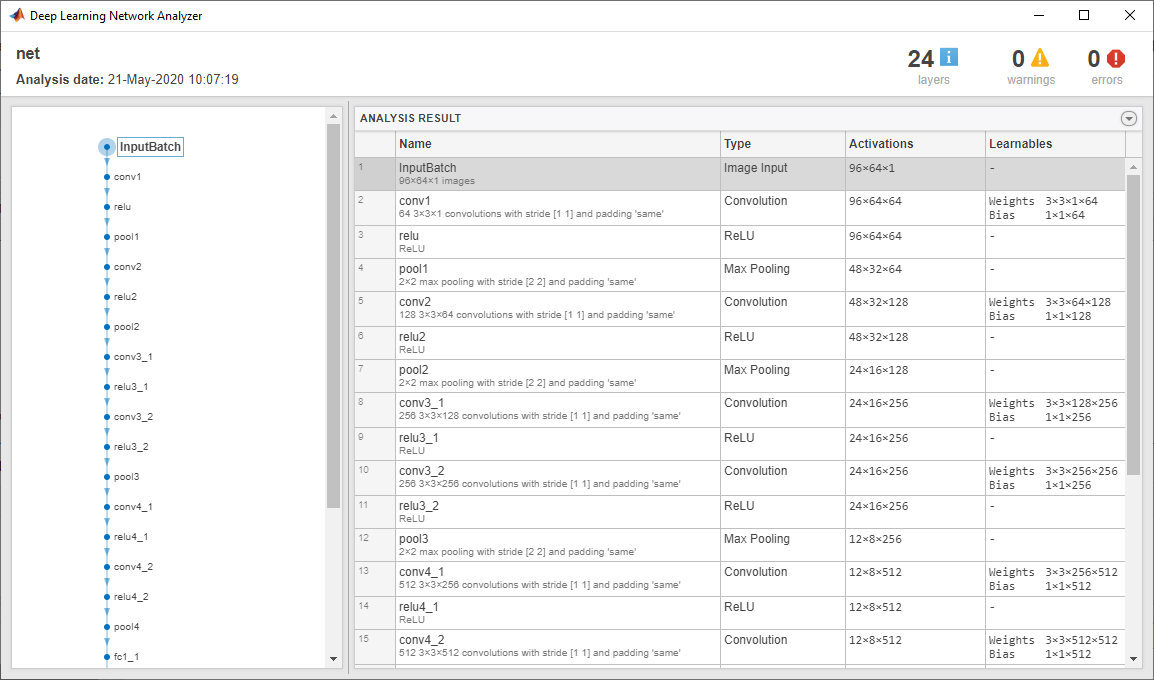

Используйте analyzeNetwork (Deep Learning Toolbox), чтобы визуально исследовать сеть.
analyzeNetwork(net)
Извлеките функции Используя VGGish
Сеть VGGish требует, чтобы вы предварительно обработали и извлекли функции из звуковых сигналов путем преобразования их в частоту дискретизации, сеть была обучена на, и затем извлекающий журнал mel спектрограммы. Этот пример обходы посредством необходимой предварительной обработки и извлечения признаков, чтобы совпадать с предварительной обработкой и извлечением признаков раньше обучал VGGish. vggishFeatures функция выполняет эти шаги для вас.
Читайте в звуковом сигнале классифицировать. Передискретизируйте звуковой сигнал к 16 кГц и затем преобразуйте его в одинарную точность.
[audioIn,fs0] = audioread(
'Ambiance-16-44p1-mono-12secs.wav');
фс = 16e3;
audioIn = передискретизируют (audioIn, фс, fs0);
audioIn = один (audioIn);Задайте mel параметры спектрограммы и затем извлеките функции с помощью melSpectrogram функция.
FFTLength = 512; numBands = 64; frequencyRange = [125 7500]; windowLength = 0.025*fs; overlapLength = 0.015*fs; melSpect = melSpectrogram(audioIn,fs, ... 'Window',hann(windowLength,'periodic'), ... 'OverlapLength',overlapLength, ... 'FFTLength',FFTLength, ... 'FrequencyRange',frequencyRange, ... 'NumBands',numBands, ... 'FilterBankNormalization','none', ... 'WindowNormalization',false, ... 'SpectrumType','magnitude', ... 'FilterBankDesignDomain','warped');
Преобразуйте mel спектрограмму в логарифмическую шкалу.
melSpect = log(melSpect + single(0.001));
Переориентируйте mel спектрограмму так, чтобы время приехало первая размерность как строки.
melSpect = melSpect.'; [numSTFTWindows,numBands] = size(melSpect)
numSTFTWindows = 1222
numBands = 64
Разделите спектрограмму в системы координат длины 96 с перекрытием 48. Поместите системы координат по четвертому измерению.
frameWindowLength = 96; frameOverlapLength = 48; hopLength = frameWindowLength - frameOverlapLength; numHops = floor((numSTFTWindows - frameWindowLength)/hopLength) + 1; frames = zeros(frameWindowLength,numBands,1,numHops,'like',melSpect); for hop = 1:numHops range = 1 + hopLength*(hop-1):hopLength*(hop - 1) + frameWindowLength; frames(:,:,1,hop) = melSpect(range,:); end
Создайте сеть VGGish.
net = vggish;
Вызовите predict извлекать вложения функции из изображений спектрограммы. Вложения функции возвращены как numFrames- 128 матриц, где numFrames количество отдельных спектрограмм, и 128 число элементов в каждом характеристическом векторе.
features = predict(net,frames); [numFrames,numFeatures] = size(features)
numFrames = 24
numFeatures = 128

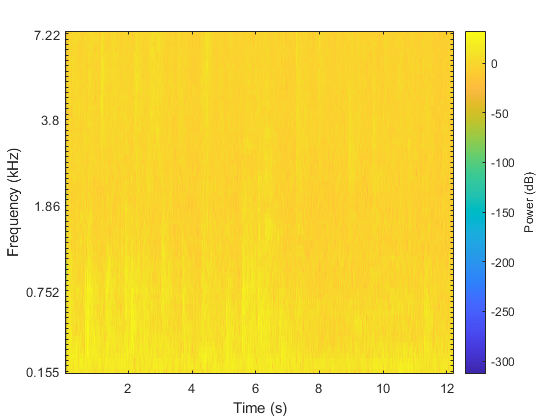

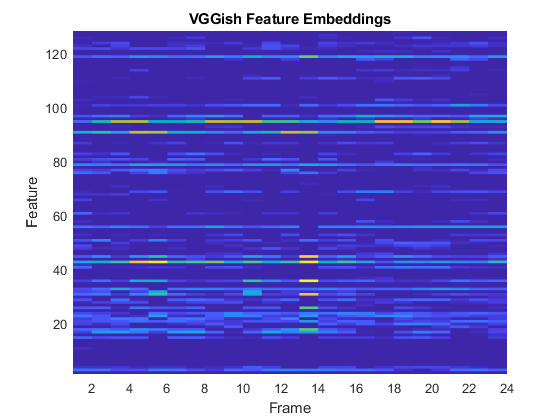

Сравните визуализацию mel спектрограммы и вложения функции VGGish.
melSpectrogram(audioIn,fs, ... 'Window',hann(windowLength,'periodic'), ... 'OverlapLength',overlapLength, ... 'FFTLength',FFTLength, ... 'FrequencyRange',frequencyRange, ... 'NumBands',numBands, ... 'FilterBankNormalization','none', ... 'WindowNormalization',false, ... 'SpectrumType','magnitude', ... 'FilterBankDesignDomain','warped');
surf(features,'EdgeColor','none') view([90,-90]) axis([1 numFeatures 1 numFrames]) xlabel('Feature') ylabel('Frame') title('VGGish Feature Embeddings')
Передача обучения Используя VGGish
В этом примере вы передаете изучение в модели регрессии VGGish к аудио задаче классификации.
Загрузите и разархивируйте экологический звуковой набор данных классификации. Этот набор данных состоит из записей, помеченных как один из 10 различных аудио звуковых классов (ESC-10).
url = 'http://ssd.mathworks.com/supportfiles/audio/ESC-10.zip'; downloadFolder = fullfile(tempdir,'ESC-10'); datasetLocation = tempdir; if ~exist(fullfile(tempdir,'ESC-10'),'dir') loc = websave(downloadFolder,url); unzip(loc,fullfile(tempdir,'ESC-10')) end
Создайте audioDatastore объект управлять данными и разделить это в обучается и наборы валидации. Вызовите countEachLabel отобразить распределение звуковых классов и количество уникальных меток.
ads = audioDatastore(downloadFolder,'IncludeSubfolders',true,'LabelSource','foldernames'); labelTable = countEachLabel(ads)
labelTable=10×2 table
Label Count
______________ _____
chainsaw 40
clock_tick 40
crackling_fire 40
crying_baby 40
dog 40
helicopter 40
rain 40
rooster 38
sea_waves 40
sneezing 40
Определите общее количество классов.
numClasses = size(labelTable,1);
Вызовите splitEachLabel разделять набор данных в наборы обучения и валидации. Смотрите распределение меток в наборах обучения и валидации.
[adsTrain, adsValidation] = splitEachLabel(ads,0.8); countEachLabel(adsTrain)
ans=10×2 table
Label Count
______________ _____
chainsaw 32
clock_tick 32
crackling_fire 32
crying_baby 32
dog 32
helicopter 32
rain 32
rooster 30
sea_waves 32
sneezing 32
countEachLabel(adsValidation)
ans=10×2 table
Label Count
______________ _____
chainsaw 8
clock_tick 8
crackling_fire 8
crying_baby 8
dog 8
helicopter 8
rain 8
rooster 8
sea_waves 8
sneezing 8
Сеть VGGish ожидает, что аудио будет предварительно обработано в журнал mel спектрограммы. Функция поддержки vggishPreprocess берет audioDatastore возразите и процент перекрытия между журналом mel спектрограммы, как введено, и возвращает матрицы предикторов и ответов, подходящих, как введено к сети VGGish.
overlapPercentage =
75;
[trainFeatures, trainLabels] = vggishPreprocess (adsTrain, overlapPercentage);
[validationFeatures, validationLabels, segmentsPerFile] = vggishPreprocess (adsValidation, overlapPercentage);Загрузите модель VGGish и преобразуйте ее в layerGraph Объект (Deep Learning Toolbox).
net = vggish; lgraph = layerGraph(net.Layers);
Используйте removeLayers (Deep Learning Toolbox), чтобы удалить итоговую регрессию выходной слой из графика. После того, как вы удалите слой регрессии, новый последний слой графика является слоем ReLU под названием 'EmbeddingBatch'.
lgraph = removeLayers(lgraph,'regressionoutput');
lgraph.Layers(end)ans =
ReLULayer with properties:
Name: 'EmbeddingBatch'
Используйте addLayers (Deep Learning Toolbox), чтобы добавить fullyConnectedLayer (Deep Learning Toolbox), softmaxLayer (Deep Learning Toolbox) и classificationLayer (Deep Learning Toolbox) к графику.
lgraph = addLayers(lgraph,fullyConnectedLayer(numClasses,'Name','FCFinal')); lgraph = addLayers(lgraph,softmaxLayer('Name','softmax')); lgraph = addLayers(lgraph,classificationLayer('Name','classOut'));
Используйте connectLayers (Deep Learning Toolbox), чтобы добавить полностью связанный, softmax, и слои классификации к графику слоев.
lgraph = connectLayers(lgraph,'EmbeddingBatch','FCFinal'); lgraph = connectLayers(lgraph,'FCFinal','softmax'); lgraph = connectLayers(lgraph,'softmax','classOut');
Чтобы задать опции обучения, используйте trainingOptions (Deep Learning Toolbox).
miniBatchSize = 128; options = trainingOptions('adam', ... 'MaxEpochs',5, ... 'MiniBatchSize',miniBatchSize, ... 'Shuffle','every-epoch', ... 'ValidationData',{validationFeatures,validationLabels}, ... 'ValidationFrequency',50, ... 'LearnRateSchedule','piecewise', ... 'LearnRateDropFactor',0.5, ... 'LearnRateDropPeriod',2);
Чтобы обучить сеть, используйте trainNetwork (Deep Learning Toolbox).
[trainedNet, netInfo] = trainNetwork(trainFeatures,trainLabels,lgraph,options);
Training on single GPU. |======================================================================================================================| | Epoch | Iteration | Time Elapsed | Mini-batch | Validation | Mini-batch | Validation | Base Learning | | | | (hh:mm:ss) | Accuracy | Accuracy | Loss | Loss | Rate | |======================================================================================================================| | 1 | 1 | 00:00:00 | 10.94% | 26.03% | 2.2253 | 2.0317 | 0.0010 | | 2 | 50 | 00:00:05 | 93.75% | 83.75% | 0.1884 | 0.7001 | 0.0010 | | 3 | 100 | 00:00:10 | 96.88% | 80.07% | 0.1150 | 0.7838 | 0.0005 | | 4 | 150 | 00:00:15 | 92.97% | 81.99% | 0.1656 | 0.7612 | 0.0005 | | 5 | 200 | 00:00:20 | 92.19% | 79.04% | 0.1738 | 0.8192 | 0.0003 | | 5 | 210 | 00:00:21 | 95.31% | 80.15% | 0.1389 | 0.8581 | 0.0003 | |======================================================================================================================|
Каждый звуковой файл был разделен в несколько сегментов, чтобы питаться в сеть VGGish. Объедините предсказания для каждого файла в наборе валидации с помощью решения принципа большинства.
validationPredictions = classify(trainedNet,validationFeatures); idx = 1; validationPredictionsPerFile = categorical; for ii = 1:numel(adsValidation.Files) validationPredictionsPerFile(ii,1) = mode(validationPredictions(idx:idx+segmentsPerFile(ii)-1)); idx = idx + segmentsPerFile(ii); end

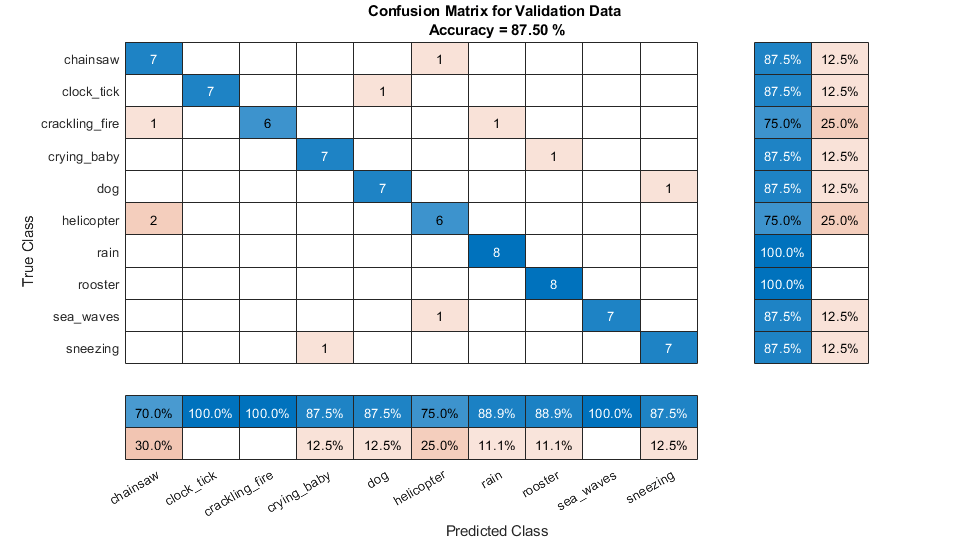

Используйте confusionchart (Deep Learning Toolbox), чтобы оценить эффективность сети на наборе валидации.
figure('Units','normalized','Position',[0.2 0.2 0.5 0.5]); cm = confusionchart(adsValidation.Labels,validationPredictionsPerFile); cm.Title = sprintf('Confusion Matrix for Validation Data \nAccuracy = %0.2f %%',mean(validationPredictionsPerFile==adsValidation.Labels)*100); cm.ColumnSummary = 'column-normalized'; cm.RowSummary = 'row-normalized';
Вспомогательные Функции
function [predictor,response,segmentsPerFile] = vggishPreprocess(ads,overlap) % This function is for example purposes only and may be changed or removed % in a future release. % Create filter bank FFTLength = 512; numBands = 64; fs0 = 16e3; filterBank = designAuditoryFilterBank(fs0, ... 'FrequencyScale','mel', ... 'FFTLength',FFTLength, ... 'FrequencyRange',[125 7500], ... 'NumBands',numBands, ... 'Normalization','none', ... 'FilterBankDesignDomain','warped'); % Define STFT parameters windowLength = 0.025 * fs0; hopLength = 0.01 * fs0; win = hann(windowLength,'periodic'); % Define spectrogram segmentation parameters segmentDuration = 0.96; % seconds segmentRate = 100; % hertz segmentLength = segmentDuration*segmentRate; % Number of spectrums per auditory spectrograms segmentHopDuration = (100-overlap) * segmentDuration / 100; % Duration (s) advanced between auditory spectrograms segmentHopLength = round(segmentHopDuration * segmentRate); % Number of spectrums advanced between auditory spectrograms % Preallocate cell arrays for the predictors and responses numFiles = numel(ads.Files); predictor = cell(numFiles,1); response = predictor; segmentsPerFile = zeros(numFiles,1); % Extract predictors and responses for each file for ii = 1:numFiles [audioIn,info] = read(ads); x = single(resample(audioIn,fs0,info.SampleRate)); Y = stft(x, ... 'Window',win, ... 'OverlapLength',windowLength-hopLength, ... 'FFTLength',FFTLength, ... 'FrequencyRange','onesided'); Y = abs(Y); logMelSpectrogram = log(filterBank*Y + single(0.01))'; % Segment log-mel spectrogram numHops = floor((size(Y,2)-segmentLength)/segmentHopLength) + 1; segmentedLogMelSpectrogram = zeros(segmentLength,numBands,1,numHops); for hop = 1:numHops segmentedLogMelSpectrogram(:,:,1,hop) = logMelSpectrogram(1+segmentHopLength*(hop-1):segmentLength+segmentHopLength*(hop-1),:); end predictor{ii} = segmentedLogMelSpectrogram; response{ii} = repelem(info.Label,numHops); segmentsPerFile(ii) = numHops; end % Concatenate predictors and responses into arrays predictor = cat(4,predictor{:}); response = cat(2,response{:}); end
Выходные аргументы
Ссылки
[1] Gemmeke, Джортом Ф., Дэниелом П. В. Эллисом, Диланом Фридменом, не Является Янсен, Уэйд Лоуренс, Р. Ченнинг Мур, Мэнодж Плэкэл и Марвин Риттер. 2017. “Аудио Набор: Онтология и Помеченный Человеком Набор данных для Аудио Событий”. На 2 017 Международных конференциях IEEE по вопросам Акустики, Речи и Обработки сигналов (ICASSP), 776–80. Новый Орлеан, LA: IEEE. https://doi.org/10.1109/ICASSP.2017.7952261.
[2] Херши, Шон, Кисловатый Chaudhuri, Дэниел П. В. Эллис, Джорт Ф. Джеммек, не Является Янсен, Р. Ченнинг Мур, Manoj Plakal, и др. 2017. “Архитектуры CNN для Крупномасштабной Аудио Классификации”. На 2 017 Международных конференциях IEEE по вопросам Акустики, Речи и Обработки сигналов (ICASSP), 131–35. Новый Орлеан, LA: IEEE. https://doi.org/10.1109/ICASSP.2017.7952132.
