winner2.AntennaArray

Создайте антенную решетку

свернуть все на странице

Синтаксис

antArray = winner2.AntennaArray
antArray = winner2.AntennaArray(Name,Value)

Описание

Загрузите Необходимый: использовать winner2. AntennaArray, сначала загрузите ПОБЕДИТЕЛЯ II Моделей Канала для дополнения Communications Toolbox.

antArray = winner2.AntennaArray возвращает структуру, представляющую антенную решетку одним изотропным антенным элементом. И антенная решетка и один элемент не имеют никакого вращения и расположены в начале координат, [0; 0; 0].

пример

antArray = winner2.AntennaArray(Name,Value) возвращается структура, представляющая антенную решетку, задала использование одного или нескольких Name,Value парные аргументы.

Для получения дополнительной информации см. Модель Антенной решетки.

Примеры

свернуть все

Этот пример использует:

Скрипт Open Live Script

Используйте winner2.AntennaArray функция, чтобы создать восемь универсальных форм элемента круговой массив (UCA-8) с радиусом на 1 см.

UCA8 = winner2.AntennaArray('UCA',8,0.01);

Постройте положения элемента.

pos = {UCA8.Element(:).Pos};
plot(cellfun(@(x) x(1),pos),cellfun(@(x) x(2),pos),'+');
xlim([-0.02 0.02]);
ylim([-0.02 0.02]);
title('UCA-8 Element Positions');

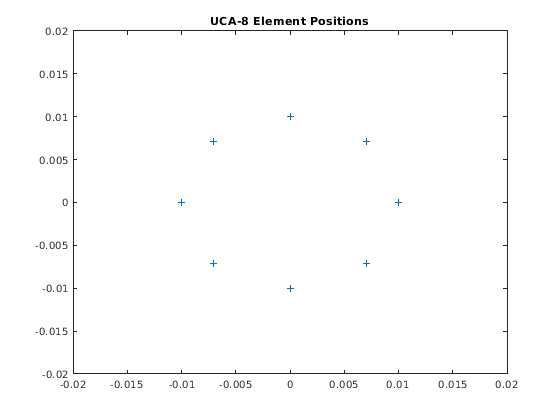

Figure contains an axes object. The axes object with title UCA-8 Element Positions contains an object of type line.

Этот пример использует:

Скрипт Open Live Script

Используйте winner2.AntennaArray функция, чтобы создать две универсальных линейных матрицы (ULA-2) элемента с интервалом 50 см и дипольными элементами, наклонными в +45 и-45 градусах.

az = -180:179; % 1-degree spacing
pattern = cat(1,shiftdim(winner2.dipole(az,45),-1), ...
    shiftdim(winner2.dipole(az,-45),-1));
ULA2 = winner2.AntennaArray('ULA',2,0.5, ...
    'FP-ECS',pattern,'Azimuth',az);

Входные параметры

свернуть все

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Pos',[1 0 0; 0 1 0],'Rot',[0 0 0; 0 pi() 0] указывает на координаты и углы поворота для двух антенных элементов.

Положение каждого антенного элемента в виде разделенной запятой пары, состоящей из 'Pos' и вектор-столбец или N E-3 матрица. Эти три столбца представляют x-, y-, и z-координаты в метрах от источника. N E указывает на число элементов в антенной решетке. Элементы не имеют никакого вращения. Когда существует больше чем один элемент, 'Element' поле antArray вектор-строка из структур, представляющих все элементы.

Пример: 'Pos',[63.1 10.2 11.5; 62 11 12] указывает на координаты для двух антенных элементов.

Типы данных: double

Угол поворота каждого антенного элемента в виде разделенной запятой пары, состоящей из 'Rot' и вектор-столбец или N E-3 матрица. Эти три столбца представляют Rot X, Rot Y и Rot Z углы поворота каждого антенного элемента в радианах. N E указывает на число элементов в антенной решетке. Rot только применяется когда Pos задан. Если не заданный с Pos, углом поворота является 0.

Пример: 'Rot',[2 1.5 0; 0 pi() 0] указывает на углы поворота для двух антенных элементов.

Типы данных: double

Универсальная круговая антенная решетка в виде разделенной запятой пары, состоящей из 'UCA' и N,Rad. В этом аргументе, N указывает на число элементов (N E) и Rad указывает на радиус в метрах. Если Rad не задан, радиус по умолчанию составляет 1 метр.

Пример: 'UCA',8,0.5 указывает на восемь универсальных форм элемента круговой массив с 0,5-метровым радиусом.

Типы данных: double

Универсальная линейная антенная решетка в виде разделенной запятой пары, состоящей из 'ULA' и N,Spacing. В этом аргументе, N указывает на число элементов (N E) и Spacing указывает на разделение между смежными элементами в метрах. Если Spacing не задан, разделение по умолчанию является 1/N метры.

Элементы ULA помещаются вдоль x-axis с центром массива в [0; 0; 0]. Для четного числа элементов нет никакого антенного элемента в [0; 0; 0].

Пример: 'ULA',3,0.25 указывает на три универсальных линейных матрицы элемента с интервалом 0,25 метров между смежными элементами.

Типы данных: double

Диаграмма направленности по напряжённости поля системы координат элемента в виде разделенной запятой пары, состоящей из 'FP-ECS' и массив P-by-2-by1-by-NAZ.

  • Первая размерность, P, может быть или 1 или любой номер, больше, чем, или равняться числу элементов в антенной решетке (N E). Когда P = 1, тот же шаблон применяется ко всем элементам. Когда P > N E, первый N E строки применяется.

  • Второе измерение, 2, указывает, что две поляризации характеризует диаграмму направленности по напряжённости поля. Первая размерность в диаграмме направленности по напряжённости поля хранит вертикальную поляризацию, и второй хранит горизонтальную поляризацию.

  • Третья размерность, 1, указывает, что один угол возвышения характеризует диаграмму направленности по напряжённости поля.

  • Четвертая размерность, N AZ, является количеством выборок диаграммы направленности по напряжённости поля, взятых между –180 и 180 градусами. AZ N равняется числу элементов, заданному в Azimuth или когда Azimuth не присутствует это равняется количеству равноотстоящих выборок диаграммы направленности по напряжённости поля, принятых угол азимута.

Типы данных: double

Система координат диаграммы направленности по напряжённости поля массивов в виде разделенной запятой пары, состоящей из 'FP-ACS' и массив P-by-2-by1-by-NAZ. Формат массивов совпадает с FP-ECS синтаксис, за исключением того, что диаграмма направленности по напряжённости поля задана в системе координат массивов (ACS).

  • Первая размерность, P, может быть или 1 или любой номер, больше, чем, или равняться числу элементов в антенной решетке (N E). Когда P = 1, тот же шаблон применяется ко всем элементам. Когда P > N E, первый N E строки применяется.

  • Второе измерение, 2, указывает, что две поляризации характеризует диаграмму направленности по напряжённости поля. Первая размерность в диаграмме направленности по напряжённости поля хранит вертикальную поляризацию, и второй хранит горизонтальную поляризацию. Недостающими размерностями поляризации диаграммы направленности по напряжённости поля подставляются с нулями.

  • Третья размерность, 1, указывает, что один угол возвышения характеризует диаграмму направленности по напряжённости поля.

  • Четвертая размерность, N AZ, является количеством выборок диаграммы направленности по напряжённости поля, взятых между –180 и 180 градусами. AZ N равняется числу элементов, заданному в Azimuth или когда Azimuth не присутствует это равняется количеству равноотстоящих выборок диаграммы направленности по напряжённости поля, принятых угол азимута.

Типы данных: double

Углы азимута для FP-ACS или FP-ECS диаграммы направленности по напряжённости поля в градусах в виде разделенной запятой пары, состоящей из 'Azimuth' и 1 NAZ вектором-строкой. Значения в векторе-строке указывают на углы азимута для элементов в диаграммах направленности по напряжённости поля.

Примечание

Azimuth применяется только когда FP-ACS или FP-ECS заданы. Если Azimuth не задан, универсальный интервал используется для элементов в диаграмме направленности по напряжённости поля.

Пример: 'Azimuth',[0 10 20 90 180 270 340 350]

Типы данных: double

Выходные аргументы

свернуть все

Определение антенной решетки, возвращенное как структура, содержащая эти поля.

Имя антенной решетки, возвращенное как вектор символов.

Положение антенной решетки, возвращенное как вектор 3 на 1, представляя x-, y-, и z-координаты в метрах от источника.

Вращение антенной решетки, возвращенное как вектор 3 на 1, представляя Rot X, Rot Y и Rot Z углы поворота каждого антенного элемента в радианах.

Определение элемента, возвращенное как вектор-строка из структур, с каждой структурой, представляющей один элемент и содержащей эти поля.

Положение антенной решетки, возвращенное как вектор 3 на 1, представляя x-, y-, и z-координаты в метрах от источника.

Вращение антенной решетки, возвращенное как вектор 3 на 1, представляя Rot X, Rot Y и Rot Z углы поворота каждого антенного элемента в радианах.

Апертурное определение, возвращенное как структура, представляющая апертуру антенны.

Больше о

свернуть все

Модель антенной решетки

Чтобы создать модель антенной решетки, необходимо задать геометрию элементов массива (положения и вращение) и диаграммы направленности по напряжённости поля элемента. Аргументы, предоставленные winner2.AntennaArray всегда обрабатываются таким образом, что геометрия массивов создается сначала, и затем диаграммы направленности по напряжённости поля присвоены.

Для подробного описания спецификации антенной решетки для модели канала WINNER смотрите ПОБЕДИТЕЛЯ II Моделей Канала [1], Раздел 4.1.

Ссылки

[1] Kyosti, Пекка, Juha Meinila, и др. ПОБЕДИТЕЛЬ II Моделей Канала. D1.1.2 V1.2. IST-4-027756 WINNER II, сентябрь 2007.
