winner2.dipole

Вычислите диаграмму направленности по напряжённости поля полуволнового диполя

свернуть все на странице

Синтаксис

pat = winner2.dipole(az)
pat = winner2.dipole(az,slant)

Описание

Загрузите Необходимый: Чтобы использовать winner2.dipole, сначала загрузите ПОБЕДИТЕЛЯ II Моделей Канала для дополнения Communications Toolbox.

pat = winner2.dipole(az) возвращает диаграмму направленности по напряжённости поля азимута наклонного диполя с 0 степенями под углами азимута, заданными в az.

пример

pat = winner2.dipole(az,slant) возвращает диаграмму направленности по напряжённости поля азимута наклонного диполя под углами азимута, заданными в az.

Примеры

свернуть все

Этот пример использует:

Скрипт Open Live Script

Создайте 45 и 90 степеней наклонные диполи при помощи winner2.dipole функция.

az = -180:179; % 1 degree spacing
pattern45 = squeeze(winner2.dipole(az,45));
pattern90 = squeeze(winner2.dipole(az,90));

Отобразите шаблон антенны при помощи polarplot функция.

fh = figure;
set(fh, 'Position', [100 100 1000 500]);
fh.Name = 'Dipole Pattern Plots';
subplot(1,2,1);
polarplot(az/180*pi,pattern45(1,:),'r');
hold on;
polarplot(az/180*pi,pattern90(1,:),'b');
rlim([0 1.5]);
legend('45 degree','90 degree');
title('Vertical');

subplot(1,2,2);
polarplot(az/180*pi,pattern45(2,:),'r');
hold on;
polarplot(az/180*pi,pattern90(2,:),'b');
rlim([0 1.5]);
legend('45 degree','90 degree');
title('Horizontal');

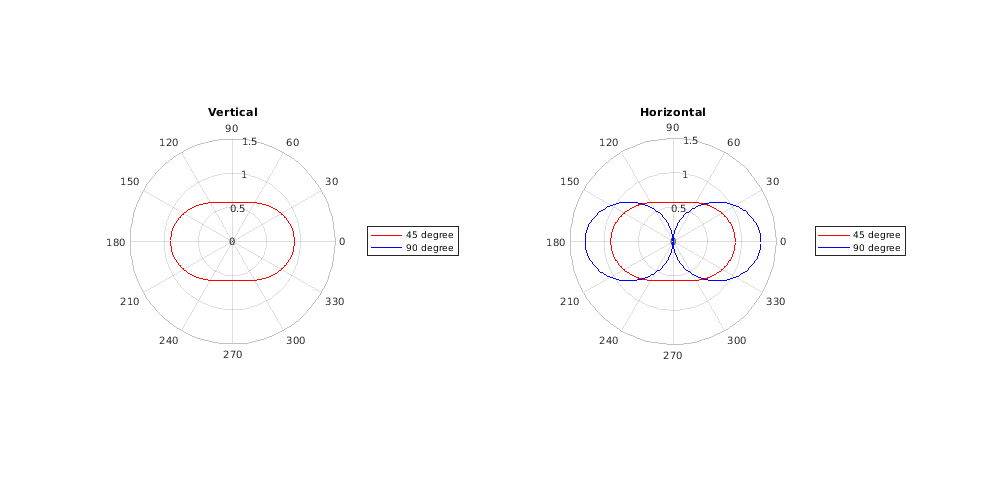

Figure Dipole Pattern Plots contains 2 axes objects. Axes object 1 contains 2 objects of type line. These objects represent 45 degree, 90 degree. Axes object 2 contains 2 objects of type line. These objects represent 45 degree, 90 degree.

Входные параметры

свернуть все

Углы азимута в виде вектора, указывающего на углы азимута, чтобы вычислить усиление диаграммы направленности по напряжённости поля. Модули в градусах.

Типы данных: double

Наклоните угол в виде скаляра, представляющего против часовой стрелки угол, замеченный по передней стороне диполя. Модули в градусах.

Типы данных: double

Выходные аргументы

свернуть все

Диаграмма направленности по напряжённости поля, возвращенная как 2 1 NAZ массивом, представляющим вертикальную и горизонтальную диаграмму направленности по напряжённости поля, где N AZ является числом элементов в az входной вектор.

Ссылки

[1] Kyosti, Пекка, Juha Meinila, и др. ПОБЕДИТЕЛЬ II Моделей Канала. D1.1.2 V1.2. IST-4-027756 WINNER II, сентябрь 2007.

Смотрите также

|

Введенный в R2017a
