В этом примере показано, как получить данные об импульсной характеристике и графики для мультивхода, мультивыведите модель (MIMO) с помощью impulse. Можно использовать те же методы, чтобы получить другие типы ответов временного интервала моделей MIMO.
Создайте модель MIMO и постройте ее ответ на t = 0 импульсов во всех входных параметрах.
H = rss(2,2,2); H.InputName = 'Control'; H.OutputName = 'Temperature'; impulse(H)

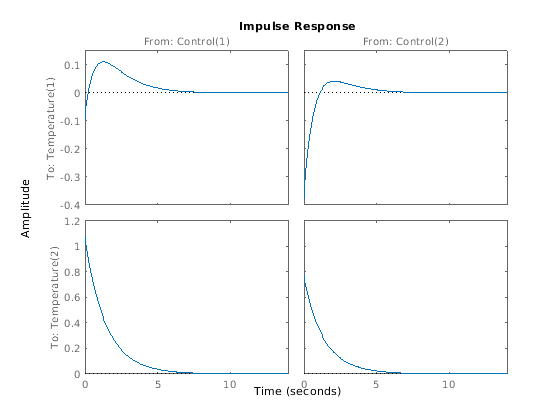

impulse строит ответ каждого выхода к импульсу, примененному в каждом входе. (Поскольку rss генерирует случайную модель в пространстве состояний, вы можете видеть различные ответы от изображенных.) Первый столбец графиков показывает ответ каждого выхода к импульсу, примененному в первом входе, Control(1). Второй столбец показывает ответ каждого выхода к импульсу, примененному во втором входе, Control(2).
Вычислите импульсные характеристики всех каналов H, и исследуйте размер выхода.
[y,t] = impulse(H); size(y)
ans = 1×3
207 2 2
Первая размерность массива данных y количество отсчетов во временном векторе t. impulse команда определяет этот номер автоматически, если вы не предоставляете временной вектор. Остальные измерения y количества выходных параметров и входных параметров в H. Таким образом, y(:,i,j) ответ в i th выход H к импульсу, примененному в j th вводится.
step | initial | stepplot | initialplot | impulse | impulseplot
