Основанное на акустике распознавание отказа машины

Этот пример использует:

В этом примере вы разрабатываете модель глубокого обучения, чтобы обнаружить отказы в воздушном компрессоре с помощью акустических измерений. После разработки модели вы группируете систему так, чтобы можно было распознать отказы на основе потоковой передачи входных данных.

Подготовка данных

Загрузите и разархивируйте воздушный набор данных компрессора [1]. Этот набор данных состоит из записей от воздушных компрессоров в здоровом состоянии или одном из семи дефектных состояний.

loc = matlab.internal.examples.downloadSupportFile('audio','AirCompressorDataset/AirCompressorDataset.zip');
unzip(loc,pwd)

Создайте audioDatastore Объект (Audio Toolbox) управлять данными и разделить его в наборы обучения и валидации. Вызовите countEachLabel (Audio Toolbox), чтобы смотреть распределение меток в наборах обучения и валидации.

ads = audioDatastore(pwd,'IncludeSubfolders',true,'LabelSource','foldernames');

[adsTrain,adsValidation] = splitEachLabel(ads,0.9,0.1);

countEachLabel(adsTrain)

ans=8×2 table
      Label      Count
    _________    _____

    Bearing       203
    Flywheel      203
    Healthy       203
    LIV           203
    LOV           203
    NRV           203
    Piston        203
    Riderbelt     203

countEachLabel(adsValidation)

ans=8×2 table
      Label      Count
    _________    _____

    Bearing       22
    Flywheel      22
    Healthy       22
    LIV           22
    LOV           22
    NRV           22
    Piston        22
    Riderbelt     22

adsTrain = shuffle(adsTrain);
adsValidation = shuffle(adsValidation);

Можно уменьшать обучающий набор данных, используемый в этом примере, чтобы ускорить время выполнения за счет эффективности. В общем случае сокращение набора данных является хорошей практикой для разработки и отладки.

reduceDataset = false;
if reduceDataset
    adsTrain = splitEachLabel (adsTrain, 20);
end

Данные состоят из записей timeseries акустики от неисправных или здоровых воздушных компрессоров. По сути, существуют прочные отношения между выборками вовремя. Слушайте запись и постройте форму волны.

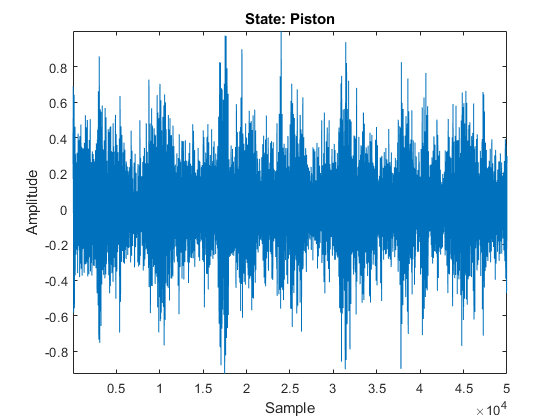

[sampleData,sampleDataInfo] = read(adsTrain);
fs = sampleDataInfo.SampleRate;

soundsc(sampleData,fs)
plot(sampleData)
xlabel("Sample")
ylabel("Amplitude")
title("State: " + string(sampleDataInfo.Label))
axis tight

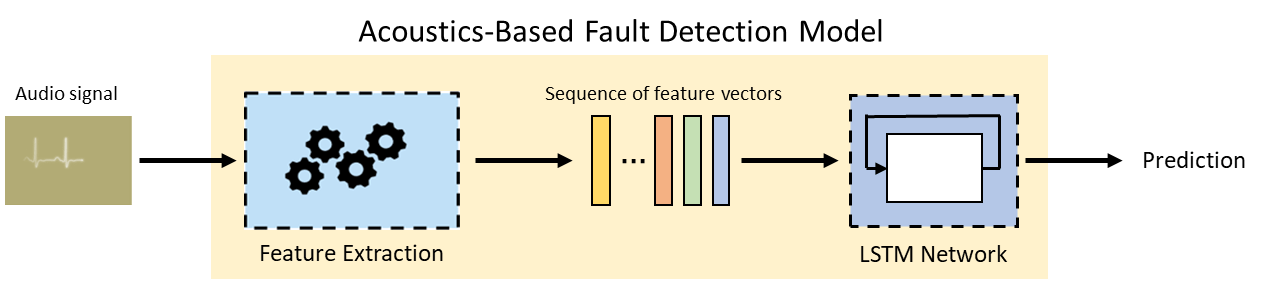

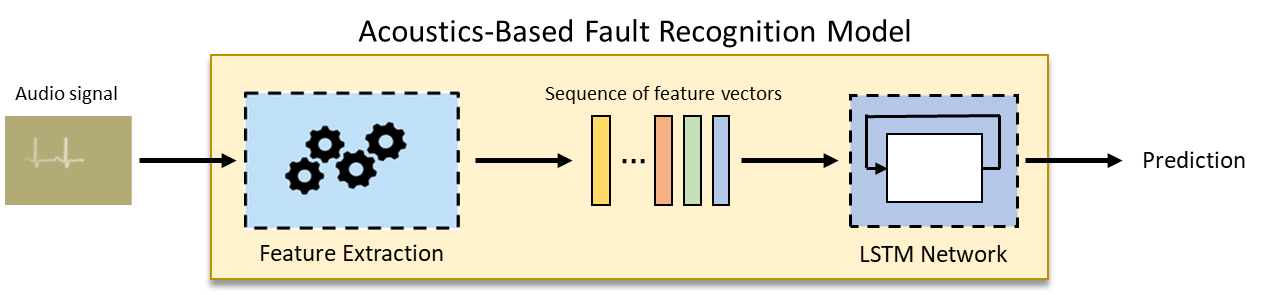

Поскольку выборки связаны во времени, можно использовать рекуррентную нейронную сеть (RNN), чтобы смоделировать данные. Сеть долгой краткосрочной памяти (LSTM) является популярным выбором RNN, потому что это спроектировано, чтобы не исчезать и взрывать градиенты. Прежде чем можно будет обучить сеть, важно подготовить данные соответственно. Часто, лучше преобразовывать или извлекать функции из 1-мерных данных сигнала для того, чтобы обеспечить более богатый набор функций модели, чтобы извлечь уроки из.

Разработка функции

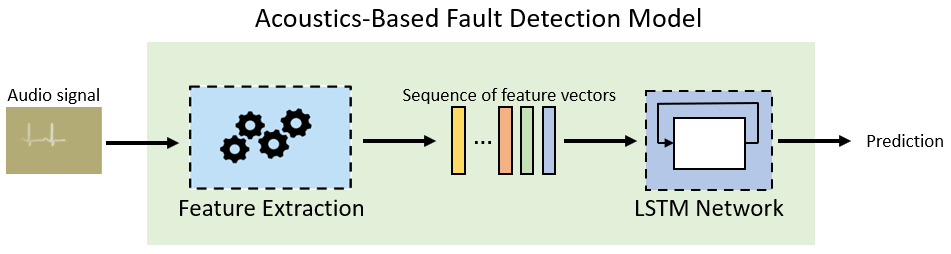

Следующий шаг должен извлечь набор акустических функций, использованных как входные параметры к сети. Audio Toolbox™ позволяет вам извлечь спектральные дескрипторы, которые обычно используются в качестве входных параметров в задачах машинного обучения. Можно извлечь функции с помощью отдельных функций, или можно использовать audioFeatureExtractor (Audio Toolbox), чтобы упростить рабочий процесс и сделать все это целиком.

trainFeatures = cell(1,numel(adsTrain.Files));
windowLength = 512;
overlapLength = 0;

aFE = audioFeatureExtractor('SampleRate',fs, ...
    'Window',hamming(windowLength,'periodic'),...
    'OverlapLength',overlapLength,...
    'spectralCentroid',true, ...
    'spectralCrest',true, ...
    'spectralDecrease',true, ...
    'spectralEntropy',true, ...
    'spectralFlatness',true, ...
    'spectralFlux',false, ...
    'spectralKurtosis',true, ...
    'spectralRolloffPoint',true, ...
    'spectralSkewness',true, ...
    'spectralSlope',true, ...
    'spectralSpread',true);

reset(adsTrain)
tic
for index = 1:numel(adsTrain.Files)
    data = read(adsTrain);
    trainFeatures{index} = (extract(aFE,data))';
end
fprintf('Feature extraction of training set took %f seconds.\n',toc);

Feature extraction of training set took 13.648354 seconds.

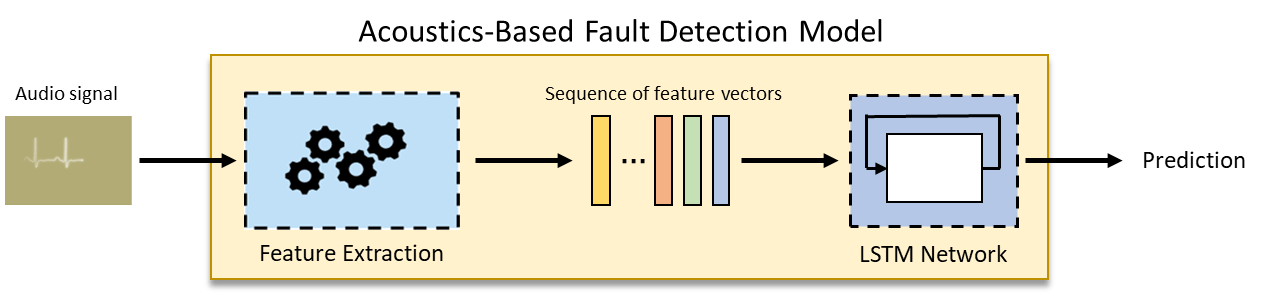

Увеличение данных

Набор обучающих данных содержит относительно небольшое количество акустических записей для обучения модель глубокого обучения. Популярный метод, чтобы увеличить набор данных должен использовать путаницу. В путанице вы увеличиваете свой набор данных путем смешивания функций и меток от двух различных экземпляров класса. Путаница была переформулирована [2] как метки, чертившие от вероятностного распределения вместо смешанных меток. Функция поддержки, путаница, берет учебные функции, сопоставленные метки и количество смесей на наблюдение и затем выводит смеси и сопоставленные метки.

trainLabels = adsTrain.Labels;
numMixesPerInstance = 2;
тик
[augData, augLabels] = путаница (trainFeatures, trainLabels, numMixesPerInstance);

trainLabels = кошка (1, trainLabels, augLabels);
trainFeatures = кошка (2, trainFeatures, augData);
fprintf'Feature augmentation of train set took %f seconds.\n'toc;

Feature augmentation of train set took 0.250037 seconds.

Генерируйте признаки валидации

Повторите извлечение признаков для функций валидации.

validationFeatures = cell(1,numel(adsValidation.Files));

reset(adsValidation)
tic
for index = 1:numel(adsValidation.Files)
    data = read(adsValidation);
    validationFeatures{index} = (extract(aFE,data))';
end
fprintf('Feature extraction of validation set took %f seconds.\n',toc);

Feature extraction of validation set took 1.388853 seconds.

Обучите модель

Затем вы задаете и обучаете сеть. Чтобы пропустить обучение сеть, установите downloadPretrainedSystem к true, затем продолжите к следующему разделу.

downloadPretrainedSystem = false;
if downloadPretrainedSystem
    местоположение = matlab.internal.examples.downloadSupportFile ('audio','AcousticsBasedMachineFaultRecognition/AcousticsBasedMachineFaultRecognition.zip');
    разархивируйте (местоположение, pwd)
    addpath (fullfile (pwd,'AcousticsBasedMachineFaultRecognition'))
end

Сеть Define

Слой LSTM изучает долгосрочные зависимости между временными шагами данных о последовательности или временных рядов. Первый lstmLayer имеет 100 скрытых модулей и выходные данные о последовательности. Затем слой уволенного используется, чтобы уменьшать сверхподбор кривой. Второй lstmLayer выводит последний шаг последовательности времени.

numHiddenUnits = 100;
dropProb = 0.2;
слои = [ ...
    sequenceInputLayer (aFE.FeatureVectorLength,'Normalization','zscore')
    lstmLayer (numHiddenUnits,"OutputMode","sequence")
    dropoutLayer (dropProb)
    lstmLayer (numHiddenUnits,"OutputMode","last")
    fullyConnectedLayer (numel (уникальный (adsTrain.Labels)))
    softmaxLayer
    classificationLayer];

Гиперпараметры сети Define

Чтобы задать гиперпараметры для сети, используйте trainingOptions.

miniBatchSize = 128;
validationFrequency = пол (numel (trainFeatures)/miniBatchSize);
опции = trainingOptions ("adam", ...
    "MiniBatchSize", miniBatchSize, ...
    "MaxEpochs",35, ...
    "Plots","training-progress", ...
    "Verbose"ложь, ...
    "Shuffle","every-epoch", ...
    "LearnRateSchedule","piecewise", ...
    "LearnRateDropPeriod",30, ...
    "LearnRateDropFactor",0.1, ...
    "ValidationData", {validationFeatures, adsValidation.Labels}, ...
    "ValidationFrequency", validationFrequency);

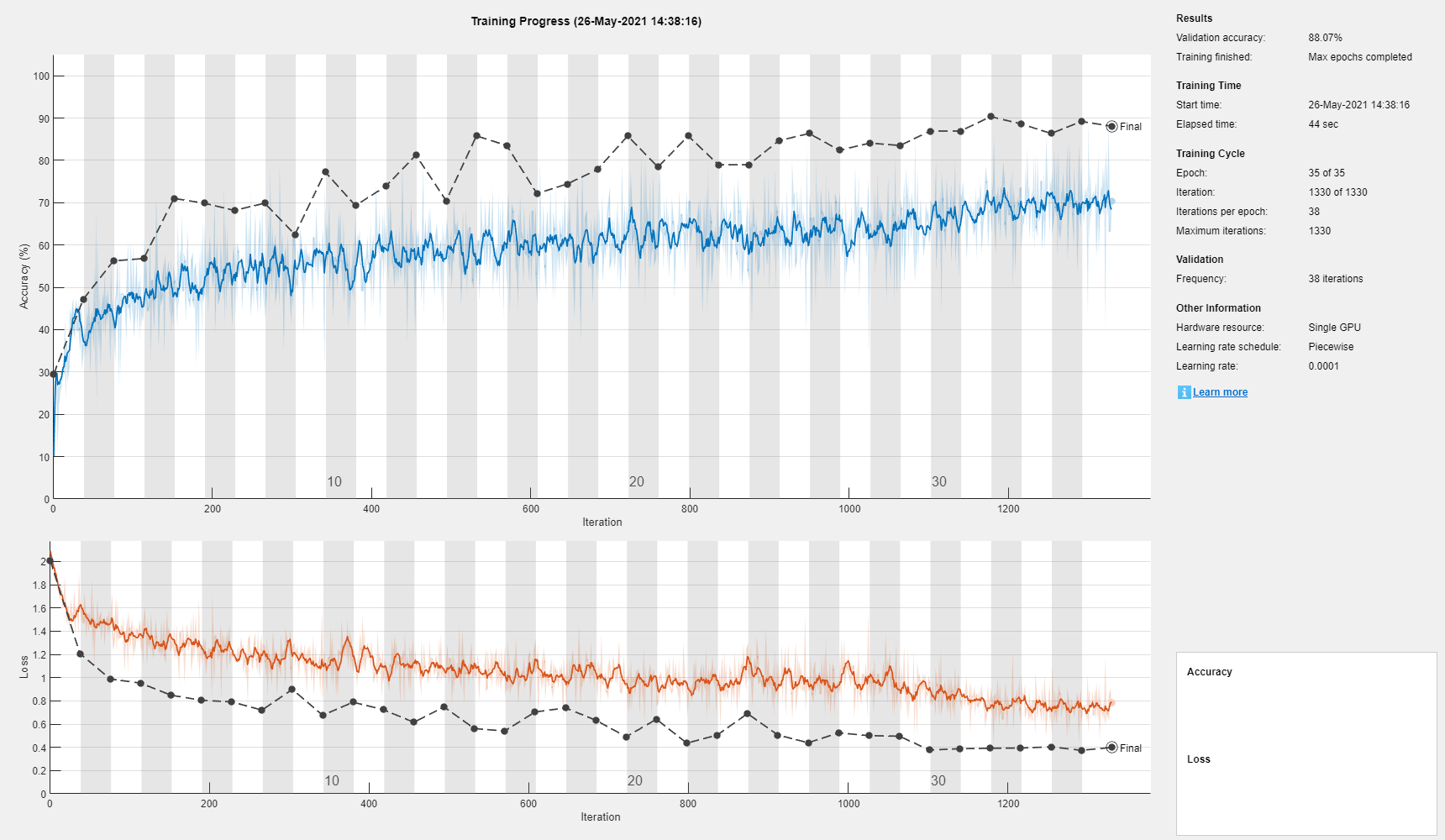

Обучение сети

Чтобы обучить сеть, используйте trainNetwork.

airCompNet = trainNetwork(trainFeatures,trainLabels,layers,options);

Оцените сеть

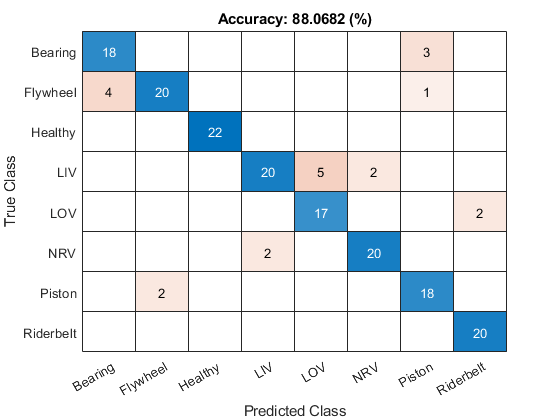

Просмотрите график беспорядка для данных о валидации.

validationResults = classify(airCompNet,validationFeatures);
cm = confusionchart(validationResults,adsValidation.Labels);
accuracy = mean(validationResults == adsValidation.Labels)*100;
cm.title("Accuracy: " + accuracy + " (%)")

Модель, передающая обнаружение потоком

Создайте функции, чтобы обработать данные в цикле потоковой передачи

Если у вас есть обучивший сеть с удовлетворительной эффективностью, можно применить сеть к тестовым данным способом потоковой передачи.

Существует много дополнительных факторов, чтобы учесть, чтобы заставить систему работать в реальной встраиваемой системе.

Например,

Уровень или интервал, в котором классификация может быть выполнена точными результатами
Размер сети в терминах сгенерированного кода (память программ) и веса (память данных)
КПД сети в терминах скорости расчета

В MATLAB можно подражать, как сеть развертывается и используется в оборудовании на действительной встраиваемой системе, и начните отвечать на эти важные вопросы.

Создайте функцию MATLAB, Совместимую с Генерацией кода C/C++

Если вы обучаете свою модель глубокого обучения, вы развернете ее в целевой процессор. Это означает, что также необходимо развернуться, код раньше выполнял извлечение признаков. Используйте generateMATLABFunction метод audioFeatureExtractor сгенерировать функцию MATLAB, совместимую с генерацией кода C/C++. Задайте IsStreaming как true так, чтобы сгенерированная функция была оптимизирована для потоковой обработки.

filename = fullfile(pwd,"extractAudioFeatures");
generateMATLABFunction(aFE,filename,'IsStreaming',true);

Объедините извлечение признаков потоковой передачи и классификацию

Сохраните обучивший сеть как файл MAT.

save('AirCompressorFaultRecognitionModel.mat','airCompNet')

Создайте функцию, которая комбинирует классификацию извлечений признаков и глубокого обучения.

type recognizeAirCompressorFault.m

function scores = recognizeAirCompressorFault(audioIn,rs)
% This is a streaming classifier function

persistent airCompNet

if isempty(airCompNet)
    airCompNet = coder.loadDeepLearningNetwork('AirCompressorFaultRecognitionModel.mat');
end
if rs
    airCompNet = resetState(airCompNet);
end

% Extract features using function
features = extractAudioFeatures(audioIn);

% Classify
[airCompNet,scores] = predictAndUpdateState(airCompNet,features);

end

Протестируйте цикл потоковой передачи

Затем вы тестируете классификатор потоковой передачи в MATLAB. Потоковое аудио одна система координат за один раз, чтобы представлять систему, когда это было бы развернуто во встроенной системе реального времени. Это позволяет вам измерить и визуализировать синхронизацию и точность реализации потоковой передачи.

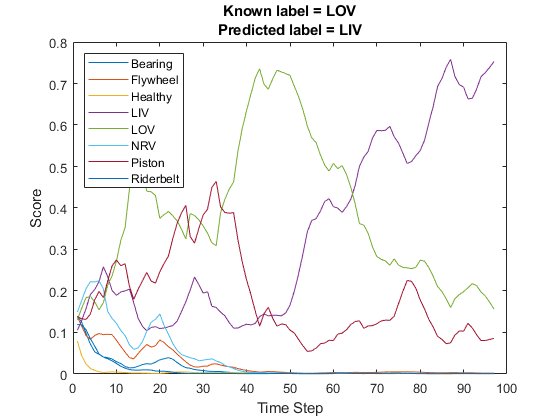

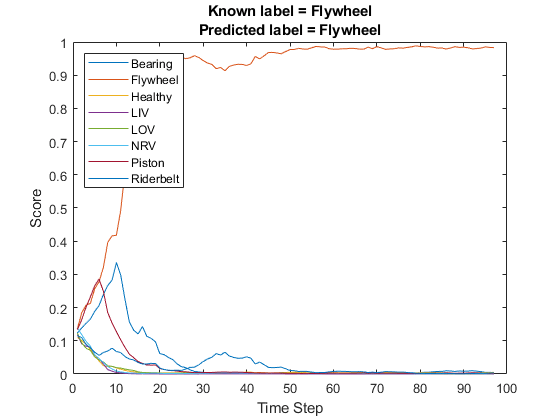

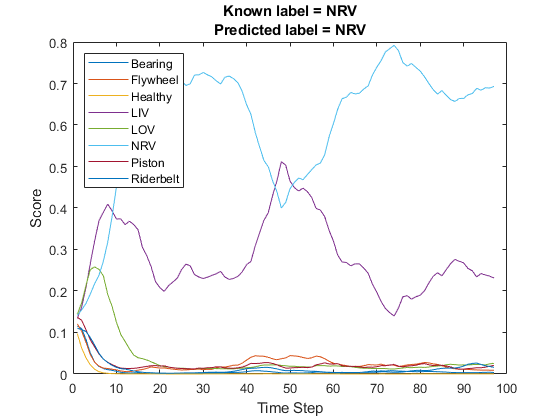

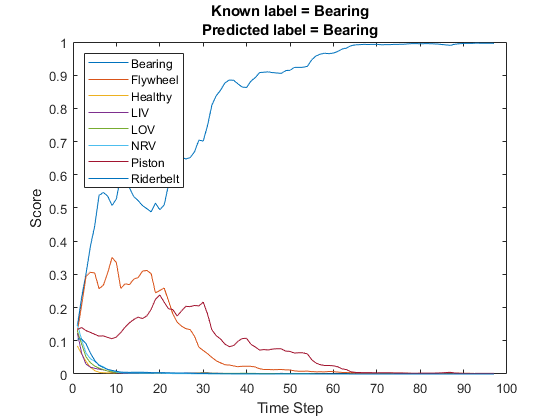

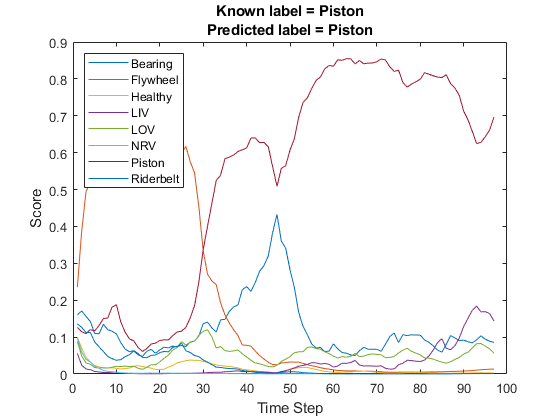

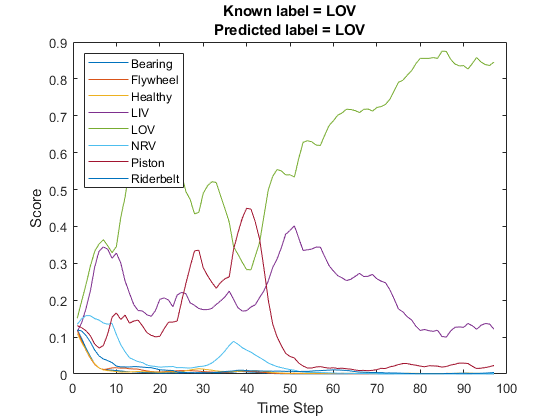

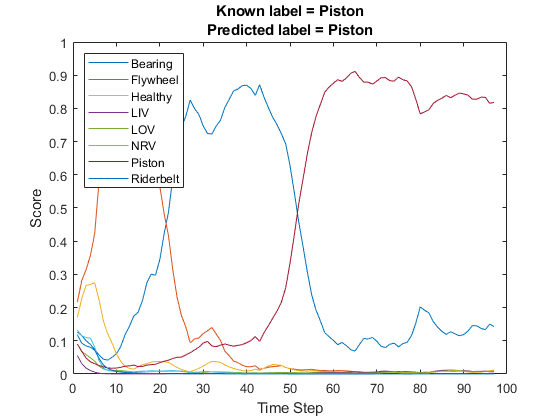

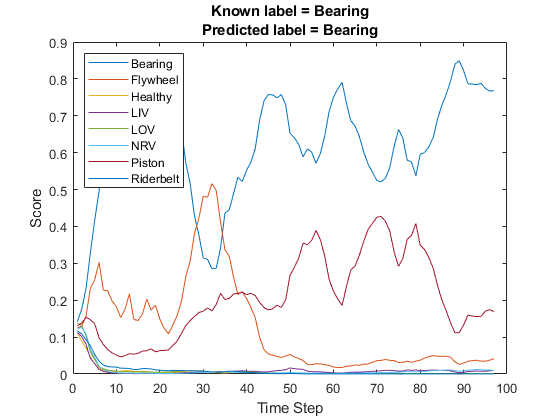

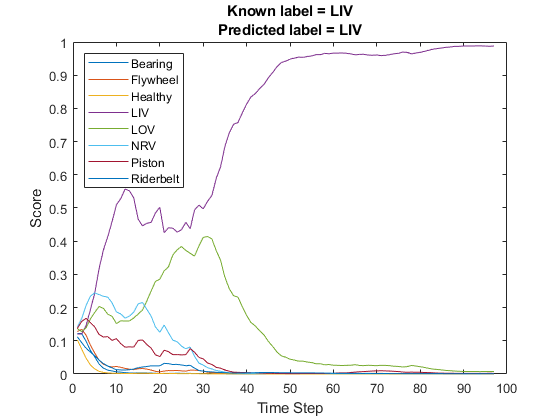

Поток в нескольких звуковых файлах и графике классификация выходов заканчивается для каждой системы координат данных. Во временном интервале, равном длине каждого файла, оцените выход классификатора.

reset(adsValidation)

N = 10;
labels = categories(ads.Labels);
numLabels = numel(labels);

% Create a dsp.AsyncBuffer to read audio in a streaming fashion
audioSource = dsp.AsyncBuffer;

% Create a dsp.AsyncBuffer to accumulate scores
scoreBuffer = dsp.AsyncBuffer;

% Create a dsp.AsyncBuffer to record execution time.
timingBuffer = dsp.AsyncBuffer;

% Pre-allocate array to store results
streamingResults = categorical(zeros(N,1));

% Loop over files
for fileIdx = 1:N

    % Read one audio file and put it in the source buffer
    [data,dataInfo] = read(adsValidation);
    write(audioSource,data);

    % Inner loop over frames
    rs = true;
    while audioSource.NumUnreadSamples >= windowLength

        % Get a frame of audio data
        x = read(audioSource,windowLength);

        % Apply streaming classifier function
        tic
        score = recognizeAirCompressorFault(x,rs);
        write(timingBuffer,toc);

        % Store score for analysis
        write(scoreBuffer,score);

        rs = false;
    end
    reset(audioSource)

    % Store class result for that file
    scores = read(scoreBuffer);
    [~,result] = max(scores(end,:),[],2);
    streamingResults(fileIdx) = categorical(labels(result));

    % Plot scores to compare over time
    figure
    plot(scores) %#ok<*NASGU>
    legend(string(airCompNet.Layers(end).Classes),'Location','northwest')
    xlabel("Time Step")
    ylabel("Score")
    str = sprintf('Known label = %s\nPredicted label = %s',string(dataInfo.Label),string(streamingResults(fileIdx)));
    title(str)
end

Сравните результаты испытаний для версии потоковой передачи классификатора и непотоковой передачи.

testError = mean(validationResults(1:N) ~= streamingResults);
disp("Error between streaming classifier and non-streaming: " + testError*100 + " (%)")

Error between streaming classifier and non-streaming: 0 (%)

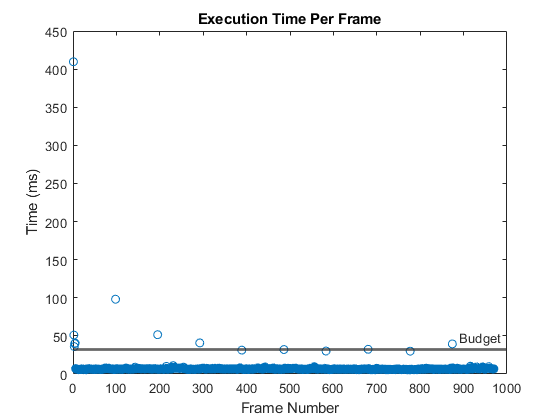

Анализируйте время выполнения. Время выполнения, когда состояние сбрасывается, часто выше бюджета на 32 мс. Однако в действительной, развернутой системе, то время инициализации будет только понесено однажды. Время выполнения основного цикла составляет приблизительно 10 мс, который является значительно ниже бюджета на 32 мс для эффективности в реальном времени.

executionTime = read(timingBuffer)*1000;
budget = (windowLength/aFE.SampleRate)*1000;
plot(executionTime,'o')
title('Execution Time Per Frame')
xlabel('Frame Number')
ylabel('Time (ms)')
yline(budget,'',{'Budget'},'LineWidth',2)

Вспомогательные Функции

function [augData,augLabels] = mixup(data,labels,numMixesPerInstance)
augData = cell(1,numel(data)*numMixesPerInstance);
augLabels = repelem(labels,numMixesPerInstance);

kk = 1;
for ii = 1:numel(data)
    for jj = 1:numMixesPerInstance
        lambda = max(min((randn./10)+0.5,1),0);

        % Find all available data with different labels.
        availableData = find(labels~=labels(ii));

        % Randomly choose one of the available data with a different label.
        numAvailableData = numel(availableData);
        idx = randi([1,numAvailableData]);

        % Mix.
        augData{kk} = lambda*data{ii} + (1-lambda)*data{availableData(idx)};

        % Specify the label as randomly set by lambda.
        if lambda < rand
            augLabels(kk) = labels(availableData(idx));
        else
            augLabels(kk) = labels(ii);
        end
        kk = kk + 1;
    end
end

end

Ссылки

[1] Verma, Нищел К., и др. "Интеллектуальный основанный на условии Контроль Используя Акустические Сигналы для Воздушных Компрессоров". Транзакции IEEE на Надежности, издании 65, № 1, март 2016, стр 291–309. DOI.org (Crossref), doi:10.1109/TR.2015.2459684.

[2] Huszar, Ференц. "Путаница: информационно-зависимое Увеличение Данных". InFERENCe. 03 ноября 2017. Полученный доступ 15 января 2019. https://www.inference.vc/mixup-data-dependent-data-augmentation/.
