coeffs

Возвращает коэффициенты Системного объекта фильтра в структуре

Синтаксис

s = coeffs(sysobj)

s = coeffs(sysobj,'Arithmetic',arithType)

Описание

s = coeffs(sysobj) возвращает коэффициенты Системы фильтра object™, sysobj, в структуре s.

s = coeffs(sysobj,'Arithmetic',arithType) возвращает коэффициенты фильтра для Системного объекта фильтра sysobj с арифметикой, заданной в arithType.

Примеры

свернуть все

Коэффициенты КИХ-интерполятора полуполосы

Попробовать в MATLAB

FIRHalfbandInterp = dsp.FIRHalfbandInterpolator('Specification',...
    'Filter order and transition width','FilterOrder',26);
C = coeffs(FIRHalfbandInterp);
C.Numerator

ans = 1×27

    0.0525         0   -0.0379         0    0.0537         0   -0.0771         0    0.1172         0   -0.2060         0    0.6345    1.0000    0.6345         0   -0.2060         0    0.1172         0   -0.0771         0    0.0537         0   -0.0379         0    0.0525

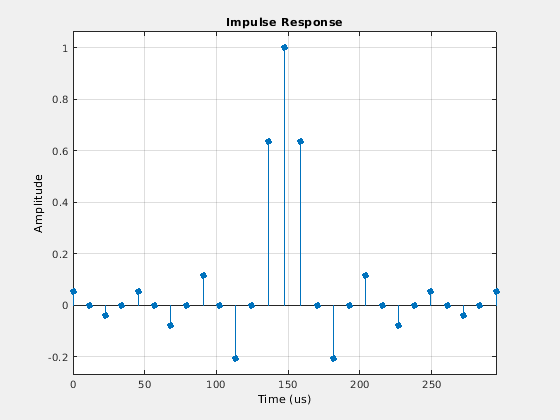

% Impulse response of the filter
fvtool(FIRHalfbandInterp,'impulse')

Figure Filter Visualization Tool - Impulse Response contains an axes object and other objects of type uitoolbar, uimenu. The axes object with title Impulse Response contains an object of type stem.

Входные параметры

свернуть все

`sysobj` — Введите фильтр
отфильтруйте Системный объект

Введите фильтр в виде как один из следующих Системных объектов фильтра:

`arithType` — Арифметический тип
`'double'` (значение по умолчанию) | `'single'` | `'Fixed'`

Арифметика используется в анализе фильтра в виде 'double'единственный, или 'Fixed'. Когда арифметический вход не задан, и Системный объект фильтра разблокирован, аналитический инструмент принимает фильтр с двойной точностью. Когда арифметический вход не задан, и Системный объект заблокирован, функция выполняет анализ на основе типа данных заблокированного входа.

'Fixed' значение применяется к Системным объектам фильтра со свойствами фиксированной точки только.

Когда 'Arithmetic' входной параметр задан как 'Fixed' и объект фильтра имеет тип данных содействующего набора к 'Same word length as input', арифметический анализ зависит от того, разблокирован ли Системный объект или заблокирован.

разблокированный – аналитическая функция объекта не может определить содействующий тип данных. Функция принимает, что содействующий тип данных подписывается, имеет 16-битный размер слова и автоматический масштабируемый. Функция выполняет анализ фиксированной точки на основе этого предположения.
заблокированный – Когда типом входных данных является 'double' или 'single', аналитическая функция объекта не может определить содействующий тип данных. Функция принимает, что тип данных коэффициентов подписывается, имеет 16-битный размер слова и автоматический масштабируемый. Функция выполняет анализ фиксированной точки на основе этого предположения.

Чтобы проверять, заблокирован ли Системный объект или разблокирован, используйте isLocked функция.

Когда арифметический вход задан как 'Fixed' и объект фильтра имеет тип данных содействующего набора к пользовательскому числовому типу, объектная функция выполняет анализ фиксированной точки на основе пользовательского типа числовых данных.
