FIR Rate Conversion

Сверхдискретизируйте, отфильтруйте и проредите входные сигналы

Библиотека:
DSP System Toolbox / Фильтрующий / Многоскоростные фильтры

Описание

Блок FIR Rate Conversion передискретизирует вход дискретного времени, таким образом, что его периодом расчета является M/L времена входной период расчета (_СИ T). M является целочисленным значением, которое вы задаете для параметра Decimation factor, и L является целочисленным значением, которое вы задаете для параметра Interpolation factor. Блок обрабатывает каждый столбец входа как отдельный канал и передискретизирует данные в каждом канале независимо в зависимости от времени.

Концептуально, конвертер уровня комбинирует КИХ-интерполятор, сопровождаемый КИХ decimator. Следующее схематическое содержит upsampler, объединенную антиобработку изображений и сглаживание КИХ-фильтра и downsampler. Чтобы спроектировать КИХ-фильтр, который действует как объединенная антиобработка изображений и сглаживание КИХ-фильтра, используйте designMultirateFIR функция.

Конвертер уровня делает следующее:

Сверхдискретизировал вход к более высокому уровню путем вставки L −1 нули между входными выборками.
Передает сверхдискретизированные данные через КИХ-фильтр.
Downsample отфильтрованные данные к более низкому уровню путем отбрасывания M-1 последовательные выборки после каждой выборки, которую сохраняет блок.

FIR rate converter contains an upsampler followed by an anti-imaging, anti-aliasing FIR filter, followed by a downsampler.

Обратите внимание на то, что фактический алгоритм блока реализует многофазную структуру, эффективный эквивалент объединенной системы, изображенной в схеме. Для получения дополнительной информации см. Алгоритмы.

Порты

Входной параметр

развернуть все

`Port_1(In1)` — Входной сигнал
вектор | матрица

Входной сигнал в виде вектора или матрицы.

Когда вход блока является фиксированной точкой, все внутренние типы данных являются подписанной фиксированной точкой.

Вывод

развернуть все

`Port_1(Out1)` — Уровень преобразованный сигнал
вектор | матрица

Уровень преобразованный сигнал, возвращенный как вектор или матрица.

Когда параметр Rate options устанавливается на:

Enforce single-rate processing – Выходной формат кадра _Ko является L/M времена размер входного кадра _Ki, где L является коэффициентом интерполяции и M, является фактором децимации.
_Ko = (L/M) ×_Ki
Уровень выходного сигнала в Simulink^® равняется уровню входного сигнала.
_Fo = _Fi

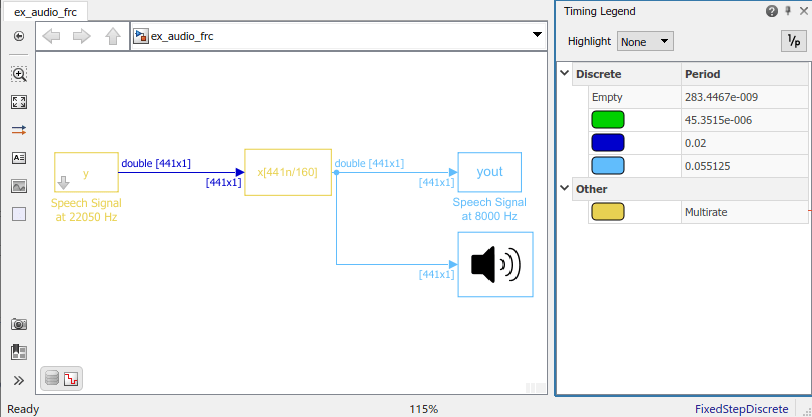

Allow multirate processing – Выходной формат кадра равняется размеру входного кадра.
_Ko = _Ki
Уровнем выходного сигнала в Simulink является L/M времена уровень входного сигнала.
_Fo = (L/M) ×_Fi
Все блоки, соединенные с выходом, действуют в _Fo, и все блоки, соединенные с входом, действуют в _Fi.

Параметры

развернуть все

`Coefficient source` — Режим работы
Auto (значение по умолчанию) | Dialog parameters | Filter object

Блок FIR Rate Conversion может действовать в трех различных режимах. Выберите режим в групповом блоке Coefficient source.

Dialog parameters — Введите информацию о фильтре, таком как КИХ-коэффициенты фильтра в диалоговом окне блока.
Filter object — Задайте фильтр с помощью dsp.FIRRateConverter Система object™.
Auto (значение по умолчанию) — Блок определяет коэффициенты фильтра.

Настройки в диалоговом окне блока FIR Rate Conversion изменяются на основе выбранного режима.

Основная вкладка

`Interpolation factor` — Коэффициент интерполяции
3 (значение по умолчанию) | положительное целое число

Задайте коэффициент интерполяции, L, как положительное целое число. Блок сверхдискретизировал сигнал этим значением прежде, чем отфильтровать его.

Зависимости

Чтобы включить этот параметр, установите Coefficient source или на Dialog parameters или на Auto.

`FIR filter coefficients` — КИХ-коэффициенты фильтра
`designMultirateFIR(3,2)` (значение по умолчанию) | вектор

Задайте КИХ-коэффициенты фильтра в убывающих степенях z. По умолчанию блок использует designMultirateFIR(3,2) функция, чтобы вычислить коэффициенты фильтра.

Зависимости

Чтобы включить этот параметр, установите Coefficient source на Dialog parameters.

`Decimation factor` — Фактор децимации
2 (значение по умолчанию) | положительное целое число

Задайте фактор децимации, M, как положительное целое число. Блок прореживает сигнал этим значением после фильтрации его.

Зависимости

Чтобы включить этот параметр, установите Coefficient source или на Dialog parameters или на Auto.

`Rate options` — Осуществите односкоростной или позвольте многоскоростную обработку
`Enforce single-rate processing` (значение по умолчанию) | `Allow multirate processing`

Задайте, осуществить ли односкоростную обработку или позволить многоскоростную обработку.

Enforce single-rate processing – Выходной формат кадра _Ko является L/M времена размер входного кадра _Ki, где L является коэффициентом интерполяции и M, является фактором децимации.
_Ko = (L/M) ×_Ki
Уровень выходного сигнала в Simulink равняется уровню входного сигнала.
_Fo = _Fi
Allow multirate processing – Выходной формат кадра равняется размеру входного кадра.
_Ko = _Ki
Уровнем выходного сигнала в Simulink является L/M времена уровень входного сигнала.
_Fo = (L/M) ×_Fi
Все блоки, соединенные с выходом, действуют в _Fo, и все блоки, соединенные с входом, действуют в _Fi.

`Filter object` — Объект фильтра
`FRC` (значение по умолчанию) | `dsp.FIRRateConverter` Системный объект

Укажите, что многоскоростной фильтр возражает, что вы хотите, чтобы блок реализовал. Заданным объектом фильтра должен быть dsp.FIRRateConverter Системный объект.

Можно задать Системный объект в маске блока или в MATLAB^® переменная рабочей области.

Для получения информации о создании Системных объектов смотрите, Задают Объекты Базовой системы.

Зависимости

Этот параметр появляется, когда Coefficient source установлен в Filter object.

`View Filter Response` — Визуализируйте ответ фильтра
кнопка

Выберите этот параметр, чтобы открыть Инструмент Визуализации Фильтра, fvtool, и отобразите ответ величины КИХ-фильтра. Ответ основан на параметрах, выбранных в диалоговом окне блока. Изменения внесены в эти параметры обновление fvtool.

Обновить ответ величины в то время как fvtool запускается, измените параметры блоков и нажмите Apply.

Чтобы просмотреть ответ величины и фазовый отклик одновременно, нажмите кнопку Magnitude and Phase responses на панели инструментов.

Вкладка типов данных

Когда Coefficient source установлен в Filter object, настройки фиксированной точки объекта фильтра, заданного на Main tab, отображены на Data Types tab. Вы не можете изменить эти настройки непосредственно на диалоговом окне блока. Чтобы изменить настройки фиксированной точки, необходимо отредактировать объект фильтра.

Для получения дополнительной информации о Системных объектах смотрите, Что такое Системные объекты?.

Когда Coefficient source установлен в Auto, блок выбирает коэффициенты фильтра автоматически. Для получения дополнительной информации об алгоритме создания фильтра, который использует блок, смотрите, Задают КИХ-Коэффициенты Фильтра.

`Rounding mode` — Округление метода
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

Задайте округляющийся режим для операций фиксированной точки как:

Floor
Ceiling
Convergent
Nearest
Round
Simplest
Zero

Для получения дополнительной информации смотрите Округление Режимов.

Коэффициенты фильтра не выполняют этот параметр и всегда вокруг к Nearest.

Примечание

Rounding mode и параметры Saturate on integer overflow не оказывают влияния на числовые результаты, когда все эти условия соблюдают:

Типом данных Product output является Inherit: Inherit via internal rule.
Типом данных Accumulator является Inherit: Inherit via internal rule.
Типом данных Output является Inherit: Same as accumulator.

С этими настройками типа данных блок действует в режиме максимальной точности.

Зависимости

Чтобы включить этот параметр, установите Coefficient source или на Dialog parameters или на Auto.

`Saturate on integer overflow` — Переполните метода обработки
от (значения по умолчанию) | на

Выберите этот параметр, чтобы насыщать результат операции фиксированной точки. Очистите этот параметр, чтобы перенести результат операции фиксированной точки. Для получения дополнительной информации на насыщайте и переносите, смотрите, что Переполнение Обрабатывает для операций фиксированной точки.

Примечание

Типом данных Product output является Inherit: Inherit via internal rule.
Типом данных Accumulator является Inherit: Inherit via internal rule.

С этими настройками типа данных блок действует в режиме максимальной точности.

Зависимости

Этот параметр доступен для редактирования только, когда Coefficient source установлен или в Dialog parameters или в Auto.

`Coefficients` — Содействующий тип данных
`Inherit: Same word length as input` (значение по умолчанию) | `fixdt(1,16)` | `fixdt(1,16,0)`

Coefficients задает тип данных коэффициентов фильтра.

Inherit: Same word length as input – Блок наследовал размер слова коэффициентов от входа фиксированной точки. Дробная длина определяется на основе содействующих значений для того, чтобы получить самую лучшую точность.
fixdt(1,16) – Содействующий тип данных является двоичной точкой со знаком, масштабируемой, тип данных с фиксированной точкой с размером слова 16 битов.
fixdt(1,16,0) – Содействующий тип данных является двоичной точкой со знаком, масштабируемой, тип данных с фиксированной точкой с размером слова 16 битов и дробной длиной 0.

В качестве альтернативы можно установить тип данных Coefficients при помощи Data Type Assistant. Чтобы использовать ассистент, нажмите кнопку Show data type assistant.

Для получения дополнительной информации об ассистенте типа данных смотрите, Задают Типы данных Используя Ассистент Типа данных (Simulink).

Для схематического представления того, как этот блок использует содействующий тип данных фильтра, смотрите Фиксированную точку.

Зависимости

Этот параметр доступен для редактирования только, когда Coefficient source установлен или в Dialog parameters или в Auto.

`Coefficients Minimum` — Минимальное значение коэффициентов фильтра
`[]` (значение по умолчанию) | скаляр

Задайте минимальное значение коэффициентов фильтра. Simulink использует это минимальное значение, чтобы выполнить автоматическое масштабирование типов данных с фиксированной точкой.

`Coefficients Maximum` — Максимальное значение коэффициентов фильтра
`[]` (значение по умолчанию) | скаляр

Задайте максимальное значение коэффициентов фильтра. Simulink использует это максимальное значение, чтобы выполнить автоматическое масштабирование типов данных с фиксированной точкой.

`Product output` — Тип выходных данных продукта
`Inherit: Inherit via internal rule` (значение по умолчанию) | `Inherit: Same as input` | `fixdt(1,16,0)`

Product output задает тип данных выхода операции продукта в блоке FIR Rate Conversion.

Inherit: Inherit via internal rule — Блок наследовал тип выходных данных продукта на основе внутреннего правила. Для получения дополнительной информации об этом правиле смотрите, Наследовались через Внутреннее Правило.
Inherit: Same as input — Блок задает тип выходных данных продукта, чтобы совпасть с типом входных данных.
fixdt(1,16,0) — Блок задает двоичную точку со знаком, масштабируемую, тип данных с фиксированной точкой с размером слова 16 битов и дробной длиной 0.

В качестве альтернативы можно установить тип данных Product output при помощи Data Type Assistant. Чтобы использовать ассистент, нажмите кнопку Show data type assistant.

Для схематического представления того, как этот блок использует тип выходных данных продукта, смотрите Фиксированную точку.

Зависимости

Этот параметр доступен для редактирования только, когда Coefficient source установлен или в Dialog parameters или в Auto.

`Accumulator` — Тип данных аккумулятора
`Inherit: Inherit via internal rule` (значение по умолчанию) | `Inherit: Same as input` | `Inherit: Same as product output` | `fixdt(1,16,0)`

Accumulator задает тип данных выхода операции накопления в блоке FIR Rate Conversion. Для рисунков о том, как этот блок использует тип данных аккумулятора, смотрите Фиксированную точку.

Inherit: Inherit via internal rule — Блок наследовал тип данных аккумулятора на основе внутреннего правила. Для получения дополнительной информации об этом правиле смотрите, Наследовались через Внутреннее Правило.
Inherit: Same as input — Блок задает тип данных аккумулятора, чтобы совпасть с типом входных данных.
Inherit: Same as product output — Блок задает тип данных аккумулятора, чтобы совпасть с типом выходных данных продукта.
fixdt(1,16,0) — Блок задает двоичную точку со знаком, масштабируемую, тип данных с фиксированной точкой с размером слова 16 битов и дробной длиной 0.

В качестве альтернативы можно установить тип данных Accumulator при помощи Data Type Assistant. Чтобы использовать ассистент, нажмите кнопку Show data type assistant.

Зависимости

Этот параметр доступен для редактирования только, когда Coefficient source установлен или в Dialog parameters или в Auto.

`Output` — Тип выходных данных
`Inherit: Same as accumulator` (значение по умолчанию) | `Inherit: Same as input` | `Inherit: Same as product output` | `fixdt(1,16,0)`

Output задает тип данных выхода блока FIR Rate Conversion.

Inherit: Same as input — Блок задает тип выходных данных, чтобы совпасть с типом входных данных.
Inherit: Same as product output — Блок задает тип выходных данных, чтобы совпасть с типом выходных данных продукта.
Inherit: Same as accumulator — Блок задает тип выходных данных, чтобы совпасть с типом данных аккумулятора.
fixdt(1,16,0) — Блок задает двоичную точку со знаком, масштабируемую, тип данных с фиксированной точкой с размером слова 16 битов и дробной длиной 0.

В качестве альтернативы можно установить тип данных Output при помощи Data Type Assistant. Чтобы использовать ассистент, нажмите кнопку Show data type assistant.

Для схематического представления того, как этот блок использует тип выходных данных, смотрите Фиксированную точку.

Зависимости

Этот параметр доступен для редактирования только, когда Coefficient source установлен или в Dialog parameters или в Auto.

`Output Minimum` — Минимальное значение блок может вывести
`[]` (значение по умолчанию) | скаляр

Задайте минимальное значение, которое может вывести блок. Simulink использует это минимальное значение, чтобы выполнить:

Проверка диапазона симуляции. Для получения дополнительной информации смотрите, Указывают Диапазоны сигнала (Simulink).
Автоматическое масштабирование типов данных с фиксированной точкой.

`Output Maximum` — Блок максимального значения может вывести
`[]` (значение по умолчанию) | скаляр

Задайте максимальное значение, которое может вывести блок. Simulink использует это максимальное значение, чтобы выполнить:

Проверка диапазона симуляции. Для получения дополнительной информации смотрите, Указывают Диапазоны сигнала (Simulink).
Автоматическое масштабирование типов данных с фиксированной точкой.

`Lock data type settings against changes by the fixed-point tools` — Препятствуйте тому, чтобы Fixed-Point Tool заменили типы данных
`off` (значение по умолчанию) | `on`

Выберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили типы данных, которые вы задаете на диалоговом окне блока.

Зависимости

Этот параметр появляется только, когда Coefficient source установлен или в Dialog parameters или в Auto.

Примеры модели

GSM, цифровой вниз конвертер в Simulink

Симулируйте установившееся поведение фиксированной точки, цифровой вниз конвертер для GSM (Глобальная Система для Мобильного) основополосные преобразования. Модель в качестве примера использует блоки из Simulink® и DSP System Toolbox™, чтобы эмулировать работу Цифрового вниз конвертера (DDC) Четверки TI GC4016.

Преобразуйте частоту дискретизации речевого сигнала

Преобразуйте частоту дискретизации речевого сигнала.

Характеристики блока

Типы данных	`double` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`no`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`
Обнаружение пересечения нулем	`no`

Больше о

развернуть все

Задайте КИХ-коэффициенты фильтра

Когда вы выбираете опцию Dialog parameters, вы используете параметр FIR filter coefficients, чтобы задать коэффициенты числителя КИХ-передаточной функции фильтра H (z).

$H (z) = b_{0} + b_{1} z^{- 1} + ... + b_{N} z^{- N}$

Можно сгенерировать КИХ-вектор коэффициентов фильтра, b = [_b0, _b1, …, _{миллиард}], с помощью одной из функций создания фильтра DSP System Toolbox™ такой как designMultirateFIR, firnyquist, firhalfband, firgr, или firceqrip.

Вектор коэффициентов, который вы задаете, должен иметь длину, больше, чем коэффициент интерполяции (N + 1> L). КИХ-фильтр должен быть фильтром lowpass с нормированной частотой среза, не больше, чем min(1/L, 1/M). Блок внутренне инициализирует все состояния фильтра, чтобы обнулить.

Когда вы выбираете режим Auto, блочные конструкции КИХ-многоскоростной фильтр с фактором децимации, заданным в Decimation factor и коэффициенте интерполяции, заданном в Interpolation factor. designMultirateFIR функционируйте проектирует фильтр и возвращает коэффициенты, используемые блоком. Для получения дополнительной информации об алгоритме создания фильтра смотрите Orfanidis [1].

Задайте уровень передискретизации

Этот раздел применяется только к односкоростному режиму обработки, когда параметр Rate options устанавливается на Enforce single-rate processing.

Вы задаете уровень передискретизации блока FIR Rate Conversion с помощью параметров Interpolation factor и Decimation factor. Для K _i-by-N матричный вход, Decimation factor M и Interpolation factor L должен удовлетворить этим требованиям:

M и L должны быть относительно главными целыми числами. Таким образом, отношение M/L не может уменьшаться до отношения меньших целых чисел.
$\frac{M}{L} = \frac{K_{i}}{K_{o}}$ , где K _i и K _o является целочисленными форматами кадра ввода и вывода, соответственно.

Можно удовлетворить второму требованию, установив Decimation factor, M, равняться размеру входного кадра K _i. Когда вы делаете так, выходной формат кадра, K _o равняется Interpolation factor L.

Путем изменения формата кадра таким образом, блок может содержать постоянный период системы координат (_Tfi = _Tfo) и достигнуть желаемого преобразования периода расчета, такого что

$T_{s o} = \frac{M}{L} \times T_{s i}$

где _Tso является выходным периодом расчета.

Этот рисунок показывает, как блок FIR Rate Conversion преобразует 4- 1 введите с периодом расчета 3/4 к 3- 1 выведите с периодом расчета 1. Период системы координат (T _f) 3 остается постоянным.

Алгоритмы

КИХ-конвертер уровня реализован эффективно с помощью многофазной структуры.

Чтобы вывести многофазную структуру, начните с передаточной функции КИХ-фильтра: Этот КИХ-фильтр является объединенным реконструкционным фильтром и фильтром сглаживания.

$H (z) = b_{0} + b_{1} z^{- 1} + ... + b_{N} z^{- N}$

N +1 является длиной КИХ-фильтра.

Можно перестроить это уравнение можно следующим образом:

$H (z) = \begin{matrix} (b_{0} + b_{L} z^{- L} + b_{2 L} z^{- 2 L} + .. + b_{N - L + 1} z^{- (N - L + 1)}) + \\ z^{- 1} (b_{1} + b_{L + 1} z^{- L} + b_{2 L + 1} z^{- 2 L} + .. + b_{N - L + 2} z^{- (N - L + 1)}) + \\ \begin{matrix} ⋮ \\ z^{- (L - 1)} (b_{L - 1} + b_{2 L - 1} z^{- L} + b_{3 L - 1} z^{- 2 L} + .. + b_{N} z^{- (N - L + 1)}) \end{matrix} \end{matrix}$

L является количеством многофазных компонентов, и его значение равняется коэффициенту интерполяции, который вы задаете.

Можно записать это уравнение как:

$H (z) = E_{0} (z^{L}) + z^{- 1} E_{1} (z^{L}) + ... + z^{- (L - 1)} E_{L - 1} (z^{L})$

_E0 (z^L), _E1 (z^L)..., _EL-1 (z^L) многофазные компоненты КИХ-фильтра H (z).

Концептуально, КИХ-конвертер уровня содержит upsampler, сопровождаемый объединенной антиобработкой изображений, сглаживание КИХ фильтрует H (z), который сопровождается downsampler.

FIR rate converter contains an upsampler followed by a combined anti-imaging, anti-aliasing FIR filter, followed by a downsampler.

Замените H (z) на его многофазное представление.

Вот многоскоростная благородная идентичность для интерполяции.

Применение благородной идентичности для интерполяции перемещает операцию повышающей дискретизации в после операции фильтрации. Это перемещение позволяет вам отфильтровать сигнал на более низком уровне.

Можно заменить оператор повышающей дискретизации, блок задержки и сумматор с переключателем коммутатора. С учетом downsampler, который следует, перемещения переключателя с шагом размера M. Переключатель получает первую выборку от ветви 0 и приближается против часовой стрелки направление, каждый раз пропуская M −1 ветви.

Как пример, рассмотрите конвертер уровня с набором L к 5 и набором M к 3. Многофазными компонентами является _E0(z), _E1(z), _E2(z), _E3(z) и _E4(z). Переключатель запускается на первой ветви 0, пропускает ветви 1 и 2, получает следующую выборку от ветви 3, затем пропускает ветви 4 и 0, получает следующую выборку от ветви 2 и так далее. Последовательность ветвей, из которых переключатель получает выборку данных, [0, 3, 1, 4, 2, 0, 3, 1, ….].

Конвертер уровня реализует L/M преобразование первым применением коэффициента интерполяции L к входящим данным и использование переключателя коммутатора в конце, чтобы получить только 1 в выборках M, эффективно составляя dowsampling факторный M. Следовательно, частотой дискретизации при выходе КИХ-конвертера уровня является Lfs/M.

Ссылки

[1] Orfanidis, Софокл Дж. Введение в обработку сигналов. Верхний Сэддл-Ривер, NJ: Prentice Hall, 1996.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Сгенерированный код использует memcpy или memset функции (string.h) при определенных обстоятельствах.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Эта схема показывает типы данных, используемые в блоке FIR Rate Conversion для сигналов фиксированной точки.

Можно установить коэффициент, продукт выход, аккумулятор и типы выходных данных в диалоговом окне блока. Схема показывает, что входные данные хранятся во входном буфере в совпадающем типе данных и масштабирующийся как вход. Фильтрованные данные находятся в буфере вывода в типе выходных данных и масштабировании, которое вы устанавливаете в диалоговом окне блока. Блок хранит любые начальные условия в буфере вывода с помощью типа выходных данных, и масштабируя это вы устанавливаете в диалоговом окне блока.

Выход множителя находится в типе выходных данных продукта, когда по крайней мере одни из входных параметров ко множителю действительны. Когда оба, входные параметры ко множителю являются комплексными, результат умножения, находятся в типе данных аккумулятора. Для получения дополнительной информации о том, как комплексное умножение выполняется в блоке, смотрите Типы данных Умножения.

Примечание

Представлено до R2006a

Документация

FIR Rate Conversion

Описание

Порты

Входной параметр

Port_1(In1) — Входной сигнал вектор | матрица

Вывод

Port_1(Out1) — Уровень преобразованный сигнал вектор | матрица

Параметры

Coefficient source — Режим работы Auto (значение по умолчанию) | Dialog parameters | Filter object

Основная вкладка

Interpolation factor — Коэффициент интерполяции3 (значение по умолчанию) | положительное целое число

Зависимости

FIR filter coefficients — КИХ-коэффициенты фильтра designMultirateFIR(3,2) (значение по умолчанию) | вектор

Зависимости

Decimation factor — Фактор децимации2 (значение по умолчанию) | положительное целое число

Зависимости

Rate options — Осуществите односкоростной или позвольте многоскоростную обработку Enforce single-rate processing (значение по умолчанию) | Allow multirate processing

Filter object — Объект фильтра FRC (значение по умолчанию) | dsp.FIRRateConverter Системный объект

Зависимости

View Filter Response — Визуализируйте ответ фильтра кнопка

Вкладка типов данных

Rounding mode — Округление метода Floor (значение по умолчанию) | Ceiling | Convergent | Nearest | Round | Simplest | Zero

Зависимости

Saturate on integer overflow — Переполните метода обработки от (значения по умолчанию) | на

Зависимости

Coefficients — Содействующий тип данных Inherit: Same word length as input (значение по умолчанию) | fixdt(1,16) | fixdt(1,16,0)

Зависимости

Coefficients Minimum — Минимальное значение коэффициентов фильтра [] (значение по умолчанию) | скаляр

Coefficients Maximum — Максимальное значение коэффициентов фильтра [] (значение по умолчанию) | скаляр

Product output — Тип выходных данных продукта Inherit: Inherit via internal rule (значение по умолчанию) | Inherit: Same as input | fixdt(1,16,0)

Зависимости

Accumulator — Тип данных аккумулятора Inherit: Inherit via internal rule (значение по умолчанию) | Inherit: Same as input | Inherit: Same as product output | fixdt(1,16,0)

Зависимости

Output — Тип выходных данных Inherit: Same as accumulator (значение по умолчанию) | Inherit: Same as input | Inherit: Same as product output | fixdt(1,16,0)

Зависимости

Output Minimum — Минимальное значение блок может вывести [] (значение по умолчанию) | скаляр

Output Maximum — Блок максимального значения может вывести [] (значение по умолчанию) | скаляр

Lock data type settings against changes by the fixed-point tools — Препятствуйте тому, чтобы Fixed-Point Tool заменили типы данных off (значение по умолчанию) | on

Зависимости

Примеры модели

GSM, цифровой вниз конвертер в Simulink

Преобразуйте частоту дискретизации речевого сигнала

Характеристики блока

Больше о

Задайте КИХ-коэффициенты фильтра

Задайте уровень передискретизации

Алгоритмы

Ссылки

Расширенные возможности

Генерация кода C/C++ Генерация кода C и C++ с помощью Simulink® Coder™.

Преобразование фиксированной точки Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Смотрите также

Функции

Объекты

Блоки

Темы

Документация DSP System Toolbox

Поддержка

`Port_1(In1)` — Входной сигнал
вектор | матрица

`Port_1(Out1)` — Уровень преобразованный сигнал
вектор | матрица

`Coefficient source` — Режим работы
Auto (значение по умолчанию) | Dialog parameters | Filter object

`Interpolation factor` — Коэффициент интерполяции
3 (значение по умолчанию) | положительное целое число

`FIR filter coefficients` — КИХ-коэффициенты фильтра
`designMultirateFIR(3,2)` (значение по умолчанию) | вектор

`Decimation factor` — Фактор децимации
2 (значение по умолчанию) | положительное целое число

`Rate options` — Осуществите односкоростной или позвольте многоскоростную обработку
`Enforce single-rate processing` (значение по умолчанию) | `Allow multirate processing`

`Filter object` — Объект фильтра
`FRC` (значение по умолчанию) | `dsp.FIRRateConverter` Системный объект

`View Filter Response` — Визуализируйте ответ фильтра
кнопка

`Rounding mode` — Округление метода
`Floor` (значение по умолчанию) | `Ceiling` | `Convergent` | `Nearest` | `Round` | `Simplest` | `Zero`

`Saturate on integer overflow` — Переполните метода обработки
от (значения по умолчанию) | на

`Coefficients` — Содействующий тип данных
`Inherit: Same word length as input` (значение по умолчанию) | `fixdt(1,16)` | `fixdt(1,16,0)`

`Coefficients Minimum` — Минимальное значение коэффициентов фильтра
`[]` (значение по умолчанию) | скаляр

`Coefficients Maximum` — Максимальное значение коэффициентов фильтра
`[]` (значение по умолчанию) | скаляр

`Product output` — Тип выходных данных продукта
`Inherit: Inherit via internal rule` (значение по умолчанию) | `Inherit: Same as input` | `fixdt(1,16,0)`

`Accumulator` — Тип данных аккумулятора
`Inherit: Inherit via internal rule` (значение по умолчанию) | `Inherit: Same as input` | `Inherit: Same as product output` | `fixdt(1,16,0)`

`Output` — Тип выходных данных
`Inherit: Same as accumulator` (значение по умолчанию) | `Inherit: Same as input` | `Inherit: Same as product output` | `fixdt(1,16,0)`

`Output Minimum` — Минимальное значение блок может вывести
`[]` (значение по умолчанию) | скаляр

`Output Maximum` — Блок максимального значения может вывести
`[]` (значение по умолчанию) | скаляр

`Lock data type settings against changes by the fixed-point tools` — Препятствуйте тому, чтобы Fixed-Point Tool заменили типы данных
`off` (значение по умолчанию) | `on`

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.
