plotfis

Отобразите нечеткую систему вывода

свернуть все на странице

Синтаксис

plotfis(fis)
plotfis(tree)
plotfis(tree,Legend="on")

Описание

Объект FIS

пример

plotfis(fis) отображает высокоуровневую схему нечеткой системы вывода (FIS) типа 2 или типа 1. Центр отображения показывает имя, введите, и правило значит FIS. Входные переменные с их связанными функциями принадлежности отображены слева, и выводы с их связанными функциями принадлежности отображены справа.

Дерево FIS

пример

plotfis(tree) отображает высокоуровневую схему дерева взаимосвязанных объектов FIS. Отображение показывает входные параметры, выходные параметры, объекты FIS компонента и связи заданного fistree объект.

пример

plotfis(tree,Legend="on") информация об отображениях о входных параметрах, выходных параметрах и связях заданного fistree объект путем добавления легенды в отображение.

Примеры

свернуть все

Скрипт Open Live Script

Создайте нечеткую систему вывода (FIS). В данном примере считайте FIS из tipper.fis файл.

fis = readfis('tipper');

Отобразите нечеткую систему.

plotfis(fis)

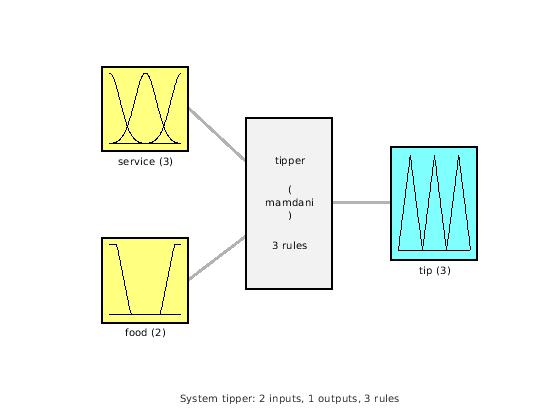

Figure contains 4 axes objects. Axes object 1 contains 3 objects of type line. Axes object 2 contains 2 objects of type line. Axes object 3 contains 3 objects of type line. Axes object 4 contains 3 objects of type text.

Рисунок показывает имя FIS и тип, наряду с количеством правил. Кроме того, для каждой переменной ввода и вывода показывают имя и настройку функции принадлежности.

Скрипт Open Live Script

Создайте fistree объект от трех нечетких систем вывода и их связей.

fis1 = mamfis('Name','fis1','NumInputs',2,'NumOutputs',1);
fis2 = sugfis('Name','fis2','NumInputs',2,'NumOutputs',2);
fis3 = sugfis('Name','fis3','NumInputs',3,'NumOutputs',1);
con1 = ["fis1/output1" "fis3/input1"];
con2 = ["fis2/output1" "fis3/input2"];
con3 = ["fis1/input2" "fis2/input1"];

tree = fistree([fis1 fis2 fis3],[con1; con2; con3]);

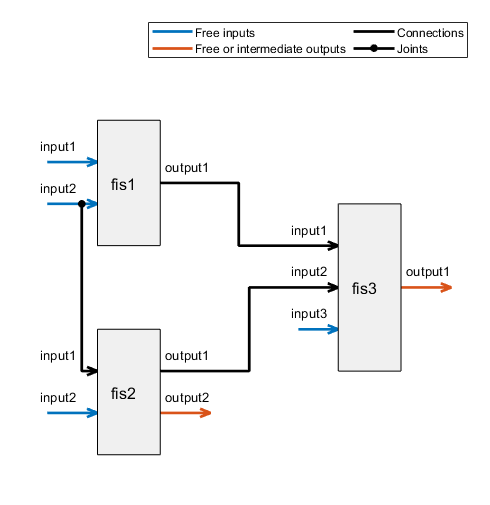

Отобразите fistree объект с легендой.

plotfis(tree,Legend="on")

В этом отображении свободные входные параметры являются входными параметрами без любых входящих связей. Необходимо задать эти входные параметры, когда вы оцениваете дерево FIS. Свободные и промежуточные выходные значения возвращены, когда вы оцениваете дерево FIS.

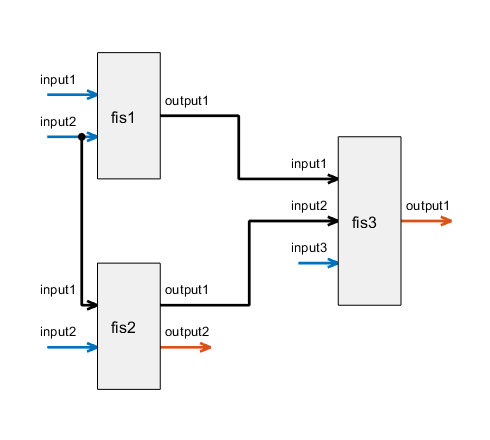

Можно также построить дерево FIS без легенды.

plotfis(tree)

Входные параметры

свернуть все

Нечеткая система вывода в виде одного из следующего:

  • mamfis объект — Mamdani нечеткая система вывода

  • sugfis объект — Sugeno нечеткая система вывода

  • mamfistype2 объект — Тип 2 Mamdani нечеткая система вывода

  • sugfistype2 объект — Тип 2 Sugeno нечеткая система вывода

Дерево взаимосвязанных нечетких систем вывода в виде a fistree объект.

Вопросы совместимости

развернуть все

Поведение изменяется в R2021b

Предупреждает запуск в R2019b

Смотрите также

| | | | | | |

Темы

Представлено до R2006a
