projective2d

2D проективное геометрическое преобразование

расширьте все на странице

Описание

projective2d объект инкапсулирует 2D проективное геометрическое преобразование.

Создание

Можно создать projective2d объект с помощью следующих методов:

  • fitgeotrans — Оценивает геометрическое преобразование, которое сопоставляет пары контрольных точек между двумя изображениями

  • projective2d функция описана здесь

Синтаксис

tform = projective2d
tform = projective2d(A)

Описание

tform = projective2d создает projective2d объект с настройками свойства по умолчанию, которые соответствуют единичному преобразованию.

пример

tform = projective2d(A) устанавливает свойство T с допустимым проективным преобразованием, заданным несингулярным матричным A.

Свойства

развернуть все

Передайте 2D проективное преобразование в виде несингулярной 3х3 числовой матрицы.

Матричный T использование соглашение:

[x y 1] = [u v 1] * T

где T имеет форму:

[a b c;...
 d e f;...
 g h i];

Значение по умолчанию T единичное преобразование.

Типы данных: double | single

Размерность геометрического преобразования для обеих точек ввода и вывода в виде значения 2.

Функции объекта

invertИнвертируйте геометрическое преобразование
outputLimitsНайдите выход, пространственные данные пределы вводят пространственные пределы
transformPointsForwardПримените прямое геометрическое преобразование
transformPointsInverseПримените обратное геометрическое преобразование

Примеры

свернуть все

Скрипт Open Live Script

В этом примере показано, как применить вращение и наклон к изображению, с помощью projective2d объект геометрического преобразования, созданный непосредственно из матрицы преобразования.

Считайте полутоновое изображение в рабочую область.

I = imread('pout.tif');

Объедините вращение и наклон в матрицу преобразования, tm. Используйте эту матрицу преобразования, чтобы создать projective2d объект геометрического преобразования, tform.

theta = 10;
tm = [cosd(theta) -sind(theta) 0.001; ...
    sind(theta) cosd(theta) 0.01; ...
    0 0 1];
tform = projective2d(tm);

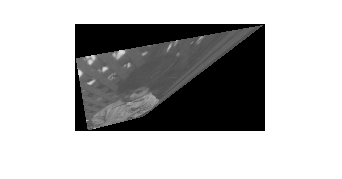

Примените преобразование с помощью imwarp. Просмотрите преобразованное изображение.

outputImage = imwarp(I,tform);
imshow(outputImage)

Figure contains an axes object. The axes object contains an object of type image.

Расширенные возможности

Смотрите также

Функции

Объекты

Темы

Введенный в R2013a
