Постройте polyshape
plot( задает дополнительные свойства pgon,Name,Value)polyshape график с помощью одной или нескольких пар "имя-значение". Например, plot(pgon,'FaceColor','green') заштриховывает твердые области polyshape зеленый.
Когда pgon неточно указанный многоугольник, штриховка графика может быть неточной.
h = plot(___)Polygon графический объект для любого из предыдущих синтаксисов. Можно изменить внешний вид и поведение графика путем прямого изменения свойств h. Для получения дополнительной информации см. Свойства полигона.

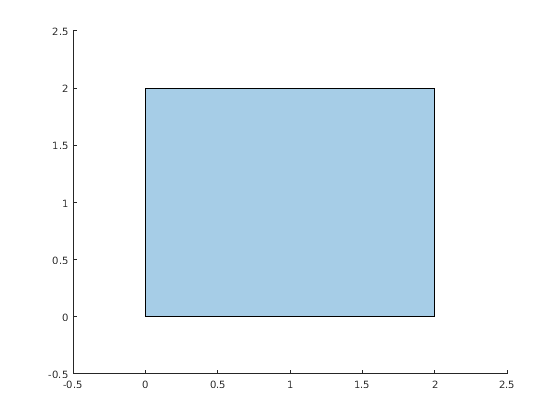

Постройте прямоугольный многоугольник.
pgon = polyshape([0 0 2 2],[2 0 0 2]); plot(pgon)
Создайте прямоугольный многоугольник. Постройте прямоугольник, задав фактор прозрачности и цвет.
pgon = polyshape([0 0 2 2],[2 0 0 2]); plot(pgon,'FaceColor','red','FaceAlpha',0.1)
Можно также изменить внешний вид графика путем присвоения значений свойств графическому объекту.
h = plot(pgon)
h =
Polygon with properties:
FaceColor: [0 0.4470 0.7410]
FaceAlpha: 0.3500
EdgeColor: [0 0 0]
LineWidth: 0.5000
LineStyle: '-'
Shape: [1x1 polyshape]
Show all properties
h.LineStyle = '--'; h.EdgeColor = 'red';
pgon — Введите polyshapeВведите polyshapeВ виде скаляра, вектора, матрицы или многомерного массива.
Типы данных: polyshape
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
plot(pgon,'LineStyle','--')Свойства графика, перечисленные здесь, являются только подмножеством. Для полного списка см. Свойства полигона.
FaceColor — Цвет для твердых областей'none'Цвет для твердых областей многоугольника в виде разделенной запятой пары, состоящей из 'FaceColor' и название цвета, триплет RGB или 'none'.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7]В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.
| Длинное имя | Краткое название | Триплет RGB |
|---|---|---|
'yellow' | 'y' | [1 1 0] |
'magenta' | 'm' | [1 0 1] |
'cyan' | 'c' | [0 1 1] |
'red' | 'r' | [1 0 0] |
'green' | 'g' | [0 1 0] |
'blue' | 'b' | [0 0 1] |
'white' | 'w' | [1 1 1] |
'black' | 'k' | [0 0 0] |
FaceAlpha — Столкнитесь с прозрачностью[0,1]Столкнитесь с прозрачностью в виде разделенной запятой пары, состоящей из 'FaceAlpha' и скаляр в области значений [0,1]. Значение 1 непрозрачно, и 0 абсолютно прозрачно. Значения от 0 до 1 являются полупрозрачными.
EdgeColor — Цвет для контуров'none'Цвет для контуров многоугольника в виде разделенной запятой пары, состоящей из 'EdgeColor' и название цвета, триплет RGB или 'none'. Цвет по умолчанию [0 0 0] соответствует черным контурам.
Триплет RGB представляет собой трехэлементный вектор-строку, элементы которого определяют интенсивность красных, зеленых и синих компонентов цвета. Интенсивность должна быть в области значений [0,1]; например, [0.4 0.6 0.7]В этой таблице перечислены варианты длинного и краткого наименований цветов и их эквивалентные значения RGB.
| Длинное имя | Краткое название | Триплет RGB |
|---|---|---|
'yellow' | 'y' | [1 1 0] |
'magenta' | 'm' | [1 0 1] |
'cyan' | 'c' | [0 1 1] |
'red' | 'r' | [1 0 0] |
'green' | 'g' | [0 1 0] |
'blue' | 'b' | [0 0 1] |
'white' | 'w' | [1 1 1] |
'black' | 'k' | [0 0 0] |
EdgeAlpha — Прозрачность ребра[0,1]Прозрачность ребра в виде разделенной запятой пары, состоящей из 'EdgeAlpha' и скаляр в области значений [0,1]. Значение 1 непрозрачно, и 0 абсолютно прозрачно. Значения от 0 до 1 являются полупрозрачными.
LineWidth 'LineWidth' Ширина линии в виде разделенной запятой пары, состоящей из 'LineWidth' и положительное числовое значение в точках.
Стиль линии в виде одной из опций перечислен в этой таблице.
| Стиль линии | Описание | Получившаяся линия |
|---|---|---|
'-' | Сплошная линия |
|
'--' | Пунктирная линия |
|
':' | Пунктирная линия |
|
'-.' | Штрих-пунктирная линия |
|
'none' | Никакая линия | Никакая линия |
