Объединение polyshape объекты
[ также возвращает информацию об отображении вершины в вершины в polyout,shapeID,vertexID] = union(poly1,poly2)polyout к вершинам в poly1 и poly2. union функционируйте только поддерживает этот синтаксис когда poly1 и poly2 скалярный polyshape объекты.
shapeID элементы идентифицируют ли соответствующая вершина в polyout порожденный в poly1poly2 , или был создан из объединения. vertexID сопоставляет вершины polyout к вершинам poly1poly2 , или объединение.
___ = union(___,'KeepCollinearPoints', задает, сохранить ли или удалить коллинеарные точки в TF)polyout для любого из предыдущих синтаксисов.

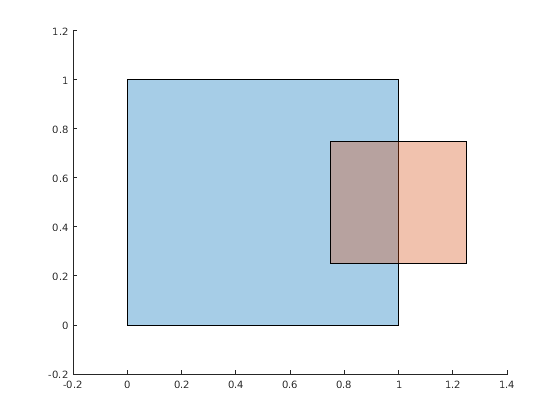

Создайте и постройте два многоугольника.
poly1 = polyshape([0 0 1 1],[1 0 0 1]);
poly2 = polyshape([0.75 1.25 1.25 0.75],[0.25 0.25 0.75 0.75]);
plot(poly1)
hold on
plot(poly2)
figure

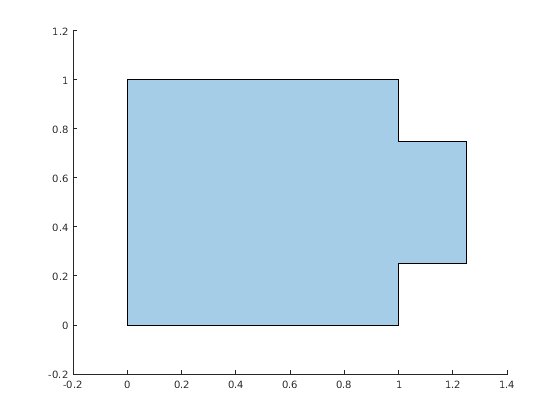

Вычислите и постройте объединение poly1 и poly2.
polyout = union(poly1,poly2)
polyout =
polyshape with properties:
Vertices: [8x2 double]
NumRegions: 1
NumHoles: 0
plot(polyout) xlim([-0.2 1.4]); ylim([-0.2 1.2]);
Создайте вектор из многоугольников и постройте каждый многоугольник.
polyarray1 = polyshape([0 0 1 1],[1 0 0 1]); polyarray2 = polyshape([0.75 1.25 1.25 0.75],[0.25 0.25 0.75 0.75]); poly1 = [polyarray1 polyarray2]
poly1 =
1x2 polyshape array with properties:
Vertices
NumRegions
NumHoles
plot(poly1(1))
hold on
plot(poly1(2))
figure
Вычислите и постройте объединение этих двух многоугольников.
polyout = union(poly1)
polyout =
polyshape with properties:
Vertices: [8x2 double]
NumRegions: 1
NumHoles: 0
plot(polyout) xlim([-0.2 1.4]); ylim([-0.2 1.2]);

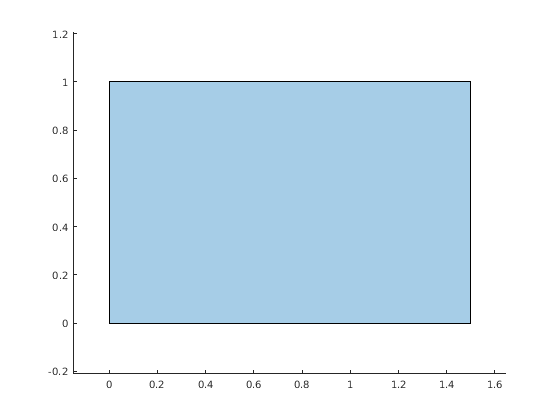

Создайте два многоугольника, и вычислите и постройте их объединение. Отобразите координаты вершины объединения и соответствующей информации об отображении вершины.
poly1 = polyshape([0 0 1 1],[1 0 0 1]);
poly2 = translate(poly1,[0.5 0]);
[polyout,shapeID,vertexID] = union(poly1,poly2);
plot(polyout)
axis equal
[polyout.Vertices shapeID vertexID]
ans = 4×4
0 1.0000 1.0000 1.0000
1.5000 1.0000 2.0000 2.0000
1.5000 0 2.0000 3.0000
0 0 1.0000 4.0000
Первые и последние вершины объединения порождаются в poly1, начиная с соответствующих значений в shapeID 1. Эти вершины являются первыми и четвертыми вершинами в свойстве poly1.Vertices, соответственно, начиная с соответствующих значений в vertexID 1 и 4. Точно так же вторые и третьи вершины объединения, порожденного в poly2, и они - вторые и третьи вершины в свойстве poly2.Vertices, соответственно.
