Создайте компонент изображения
im = uiimage создает компонент изображения на новом рисунке и возвращает Image объект. MATLAB® вызывает uifigure функция, чтобы создать новую фигуру. Использование uiimage отобразить изображение, значок или логотип в вашем приложении.
im = uiimage( задает Name,Value)Image значения свойств с помощью одного или нескольких аргументов пары "имя-значение".
im = uiimage( задает родительский контейнер и одни или несколько значений свойств.parent,Name,Value)
Создайте компонент изображения в фигуре. Отображения изображений по умолчанию.
fig = uifigure; im = uiimage(fig);
Теперь добавьте изображение в компонент изображения.
im.ImageSource = 'peppers.png';
Создайте компонент изображения, который отображает анимированный GIF с помощью фактического размера изображения.
fig = uifigure; im = uiimage(fig,'ImageSource','questions.gif'); im.ScaleMethod = 'none';
Теперь масштабируйте изображение так, чтобы оно соответствовало в области компонента по умолчанию, сохраняя соотношение сторон и без усечения. Затем примените черный фон, чтобы создать видимость добавления черных полос сверху и снизу (черные полосы выше и ниже изображения).
im.ScaleMethod = 'scaledown'; im.BackgroundColor = 'black';
Создайте изображение и коллбэк, который выполняется, когда на изображение нажимают. В этом случае изображение открывает веб-сайт MathWorks®.
Этот программный файл, названный imagetoURL.m, показывает вам как:
Создайте компонент изображения с ImageClickedFcn 'callback'.
Используйте web функция в коллбэке, чтобы открыть внешний URL в вашем системном браузере.
Создайте подсказку, которая появляется, когда вы наводите на изображение.

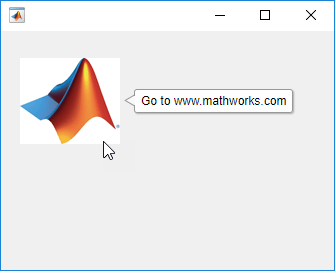

Когда вы запускаете программный файл, нажимаете на изображение, чтобы открыть веб-сайт MathWorks®.
function imagetoURL fig = uifigure('Visible','off'); fig.Position(3:4) = [333 239]; im = uiimage(fig); im.Position = [20 120 100 100]; im.ImageSource = 'membrane.png'; im.ImageClickedFcn = @ImageClicked; im.Tooltip = 'Go to www.mathworks.com'; function ImageClicked(src,event) url = 'https://www.mathworks.com/'; web(url); end fig.Visible = 'on'; end
parent — Родительский контейнерFigure объект (значение по умолчанию) | Panel возразите | Tab возразите | ButtonGroup возразите | GridLayout объектРодительский контейнер в виде Figure объект создал использование uifigure функция или один из ее дочерних контейнеров: TabПанельГруппа кнопок, или GridLayout. Если вы не задаете родительский контейнер, MATLAB вызывает uifigure функция, чтобы создать новый Figure объект, который служит родительским контейнером.
Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.
im = uiimage('ScaleMethod','none')Примечание
Перечисленные здесь свойства являются только подмножеством. Для полного списка смотрите Свойства изображения.
ImageSource — Источник изображения или файлm- n- 3 матрицы изображений истинного цветаИсточник изображения или файл в виде пути к файлу или m- n- 3 матрицы изображений истинного цвета. Поддерживаемые форматы изображения включают JPEG, PNG, GIF, SVG или m- n- 3 матрицы изображений истинного цвета.
Для получения дополнительной информации о матрицах изображений истинного цвета смотрите Типы изображения.
Пример: im = uiimage('ImageSource','peppers.png');
Пример: im.ImageSource = 'C:\TEMP\ngc6543a.jpg';
ScaleMethod — Отобразите метод масштабирования'fit' (значение по умолчанию) | 'fill' | 'none' | 'scaledown' | 'scaleup' | 'stretch'Отобразите метод масштабирования в виде одного из перечисленных в таблице значений. Используйте этот аргумент пары "имя-значение", чтобы задать, как вы хотите, чтобы ваше изображение представило в области компонента.
Таблица также демонстрирует каждый метод шкалы с изображением в качестве примера. В представленных примерах изображений, BackgroundColor свойство компонента изображения было установлено в 'magenta'. Масштабирующееся поведение файлов изображения SVG может варьироваться на основе того, как файл задан.
| Значение | Описание | Пример | Масштабирует | Уменьшается | Обеспечивает соотношение сторон | Изображение клипов | |
|---|---|---|---|---|---|---|---|
| Оригинальное изображение | Представленное изображение | ||||||
'fit' | Шкалы в любом направлении, чтобы отобразить изображение в области компонента, и обеспечивают соотношение сторон без усечения. |
|
| Да | Да | Да | Нет |
'fill' | Шкалы в любом направлении, чтобы заполнить область компонента, обеспечивая соотношение сторон и отсекая при необходимости. |
|
| Да | Да | Да | Да |
'none' | Использует фактический размер изображения и обеспечивает соотношение сторон. Если область компонента меньше, чем изображение, изображение отсекается. |
|
| Нет | Нет | Да | Да |
'scaledown' | Уменьшается и обеспечивает соотношение сторон без усечения. Если оригинальное изображение больше, чем область компонента, изображение уменьшается и представляет как будто |
|
| Нет | Да | Да | Нет |
'scaleup' | Масштабирует и обеспечивает соотношение сторон с усечением. Если оригинальное изображение меньше, чем область компонента, изображение масштабирует и представляет как будто |
|
| Да | Нет | Да | Да |
'stretch' | Шкалы в любом направлении, чтобы заполнить область компонента, не обеспечивая соотношение сторон и без усечения. |
|
| Да | Да | Нет | Нет |
ImageClickedFcn — Отобразите коллбэк, по которому кликают,Отобразите коллбэк, по которому кликают, в виде одного из этих значений:
Указатель на функцию.
Массив ячеек, в котором первый элемент является указателем на функцию. Последующие элементы массива ячеек являются аргументами, которые передаются в функцию обратного вызова.
Вектор символов, содержащий допустимое выражение MATLAB (не рекомендуемый). MATLAB оценивает это выражение в базовом рабочем пространстве.
Этот коллбэк выполняется, когда пользователь нажимает на изображение в приложении.
Эта функция обратного вызова может получить доступ к определенной информации о взаимодействии пользователя с изображением. MATLAB передает эту информацию в ImageClickedData возразите в качестве второго аргумента против своей функции обратного вызова. В App Designer аргумент называется событиемВы можете запросить свойства объекта с помощью записи через точку. Например, event.Source возвращает Image возразите, что пользователь взаимодействует с инициировать коллбэк. ImageClickedData объект не доступен для функций обратного вызова, заданных как векторы символов.
В следующей таблице перечислены свойства ImageClickedData объект.
| Свойство | Значение |
|---|---|
EventName | 'ImageClicked' |
Source | Компонент, выполняющий коллбэк |
Для получения дополнительной информации о записи коллбэков, смотрите Коллбэки Записи в App Designer.
Position — Местоположение и размер компонента изображения[left bottom width height]Местоположение и размер компонента изображения относительно родительского элемента в виде четырех векторов элемента из формы [left bottom width height]В этой таблице описываются каждый элемент в векторе.
| Элемент | Описание |
|---|---|
left | Расстояние от внутреннего левого края родительского контейнера к внешнему левому краю компонента изображения |
bottom | Расстояние от внутреннего базового края родительского контейнера к внешнему базовому краю компонента изображения |
width | Расстояние между правыми и левыми внешними краями компонента изображения |
height | Расстояние между верхними и нижними внешними краями компонента изображения |
Position значения относительно drawable area родительского контейнера. Область векторной и растровой графики является областью в границах контейнера и не включает область, занятую художественными оформлениями, такими как панель меню или заголовок.
Все измерения указаны в пикселях.
