Создайте модель датчика GNSS как gnssSensor Система Object™.

gnss = gnssSensor;

Задайте положение и скорость датчика. Симулируйте показания датчика и получите состояние от видимых спутников. Сохраните азимут и углы возвышения как векторы.

pos = [0 0 0];
vel = [0 0 0];
[~, ~, status] = gnss(pos, vel);
satAz = status.SatelliteAzimuth;
satEl = status.SatelliteElevation;

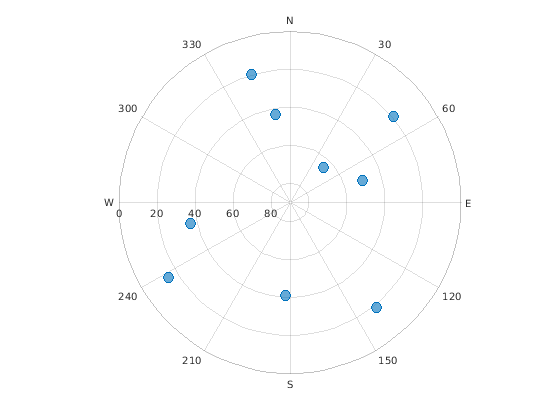

Постройте спутниковые постионы.

skyplot(satAz,satEl)

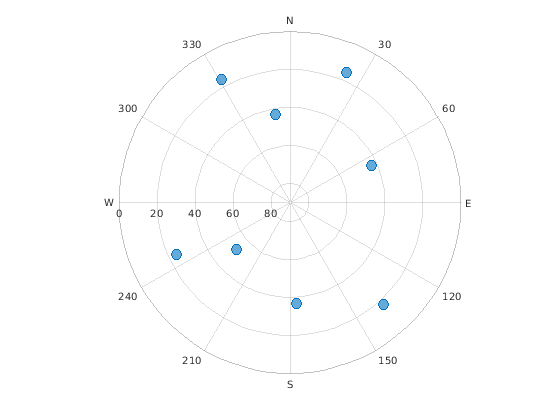

Анимируйте траекторию спутниковых положений в зависимости от времени от датчика GNSS.

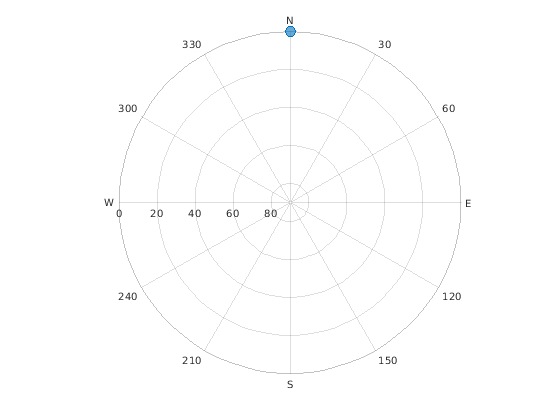

Инициализируйте фигуру графика неба. Укажите соответствующую продвигающуюся во время информацию.

skyplotHandle = skyplot(0,0);

numHours = 12;
dt = 100;
numSeconds = numHours * 60 * 60;
numSimSteps = numSeconds/dt;

Создайте модель датчика GNSS как gnssSensor Система Object™.

gnss = gnssSensor('SampleRate', 1/dt);

Выполните итерации через временные шаги и сделайте следующее:

for i = 1:numSimSteps

    [~, ~, status] = gnss([0 0 0],[0 0 0]);

    satAz = status.SatelliteAzimuth;
    satEl = status.SatelliteElevation;

    set(skyplotHandle,'AzimuthData',satAz,'ElevationData',satEl);

    drawnow
end

Загрузите азимут и данные о вертикальном изменении из файла журнала, сгенерированного датчиком спутника Adafruit® GPS. Данные, обеспеченные в этом примере, содержат азимут и вертикальное изменение каждого спутника и псевдослучайного шума (PRN) коды. Сохраните эти значения как векторы.

load('gpsHWInfo','hwInfo')
satAz = hwInfo.SatelliteAzimuths;
satEl = hwInfo.SatelliteElevations;
prn = hwInfo.SatellitePRNs;

Разделите спутники на основе кодов PRN. Чтобы коррелировать каждое положение с группой, создайте categorical массив. Для этого набора спутников только те с PRNs меньше чем 32 используются в решении для расположения.

isUnused = (prn > 32);
group = categorical(isUnused,[false true],["Used in Positioning Solution" "Unused"]);

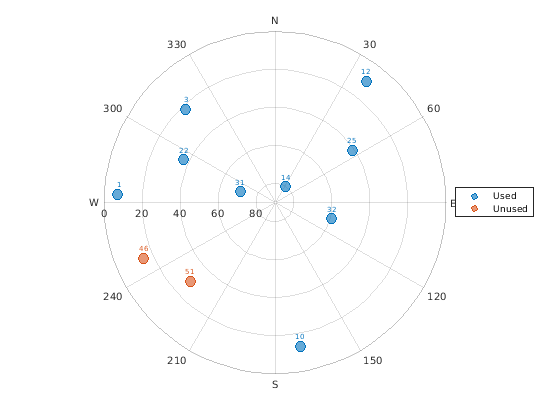

Визуализируйте спутники и задайте категориальные группы в GroupData аргумент значения имени. Задайте PRN как метку для каждой точки. Покажите легенду.

skyplot(satAz,satEl,prn,GroupData=group)
legend('Used','Unused')
