Прилагается поверхности к заданным ячейкам
FaceID = cellFaces(g,RegionID,FilterType)RegionID.
Прилагается поверхности к двум кубоидам в геометрии, состоящей из четырех сложенных кубоидов.
Создайте геометрию, которая состоит из четырех сложенных кубоидов.
gm = multicuboid(5,10,[1 2 3 4],'ZOffset',[0 1 3 6])gm =
DiscreteGeometry with properties:
NumCells: 4
NumFaces: 21
NumEdges: 36
NumVertices: 20
Vertices: [20x3 double]
Постройте геометрию с метками ячейки.
pdegplot(gm,'CellLabels','on','FaceAlpha',0.2)
Прилагается поверхности к ячейкам 1 и 3.
faceIDs = cellFaces(gm,[1 3])
faceIDs = 1×12
1 2 3 4 5 6 7 12 13 14 15 16
Постройте геометрию с метками поверхности.
pdegplot(gm,'FaceLabels','on','FaceAlpha',0.2)
Прилагается поверхности к внешнему кубоиду в геометрии, состоящей из двух вложенных кубоидов.
Создайте геометрию, которая состоит из двух вложенных кубоидов той же высоты.
gm = multicuboid([2 5],[4 10],3)
gm =
DiscreteGeometry with properties:
NumCells: 2
NumFaces: 12
NumEdges: 24
NumVertices: 16
Vertices: [16x3 double]

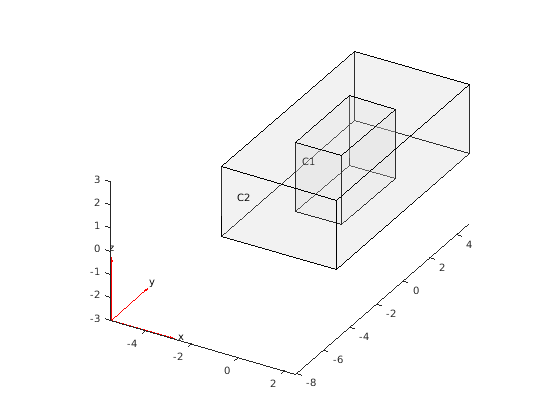

Постройте геометрию с метками ячейки.
pdegplot(gm,'CellLabels','on','FaceAlpha',0.2)
Прилагается все поверхности к внешней ячейке.
faceIDs = cellFaces(gm,2)
faceIDs = 1×10
3 4 5 6 7 8 9 10 11 12
Прилагается только внутренние поверхности к внешней ячейке. Внутренние поверхности являются поверхностями, совместно использованными несколькими ячейками.
faceIDs_int = cellFaces(gm,2,'internal')faceIDs_int = 1×4
3 4 5 6
Прилагается только внешние поверхности к внешней ячейке.
faceIDs_ext = cellFaces(gm,2,'external')faceIDs_ext = 1×6
7 8 9 10 11 12

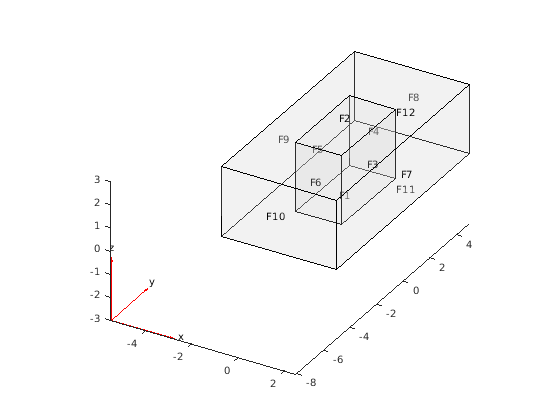

Постройте геометрию с метками поверхности.
pdegplot(gm,'FaceLabels','on','FaceAlpha',0.2)
