Найдите ребра блока самыми близкими к заданным точкам.

Создайте геометрию блока.

gm = multicuboid(3,2,1)

gm =
  DiscreteGeometry with properties:

       NumCells: 1
       NumFaces: 6
       NumEdges: 12
    NumVertices: 8
       Vertices: [8x3 double]

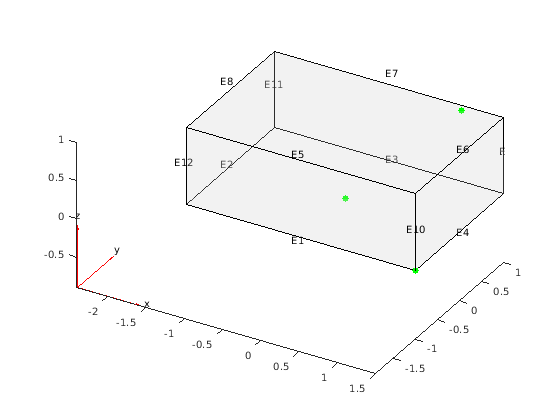

Постройте геометрию с метками ребра. Добавьте точки с координатами (0 0 0), (1 0.9 1), и (1.5 - 1 0) к графику.

pdegplot(gm,'EdgeLabels','on','FaceAlpha',0.2)
hold on
scatter3([0 1 1.5],[0 0.9 -1],[0 1 0],'filled','MarkerFaceColor','g')

Найдите ребра самыми близкими к точкам с координатами (0 0 0), (1 0.9 1), и (1.5 - 1 0). Если несколько ребер одинаково близки (в допуске) к точке, nearestEdge возвращает ID одного из ребер.

edgeIDs = nearestEdge(gm,[0 0 0; 1 0.9 1; 1.5 -1 0])

edgeIDs = 1×3

     1     7     4

Найдите ребра L-образной мембраны самыми близкими к заданным точкам.

Создайте модель и включайте эту геометрию. Геометрия L-образной мембраны описана в файле lshapeg.

model = createpde();
gm = geometryFromEdges(model,@lshapeg)

gm =
  AnalyticGeometry with properties:

       NumCells: 0
       NumFaces: 3
       NumEdges: 10
    NumVertices: 8
       Vertices: [8x2 double]

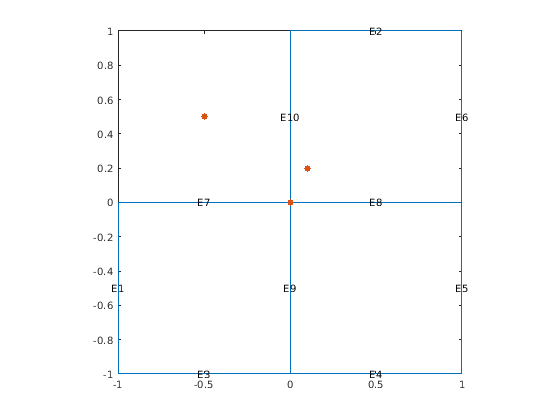

Постройте геометрию с метками ребра. Добавьте точки с координатами (0 0), (0.1 0.2), и (-0.5 0.5) к графику.

pdegplot(gm,'EdgeLabels','on')
hold on
scatter([0 0.1 -0.5],[0 0.2 0.5],'filled')

Найдите ребра самыми близкими к точкам с координатами (0 0), (0.1 0.2), и (-0.5 0.5). Если несколько ребер одинаково близки (в допуске) к точке, nearestEdge возвращает ID одного из ребер.

edgeIDs = nearestEdge(gm,[0 0; 0.1 0.2; -0.5 0.5])

edgeIDs = 1×3

     7    10    10
