Прилагается ребра к верхним и нижним поверхностям блока.

Создайте геометрию блока.

gm = multicuboid(3,2,1)

gm =
  DiscreteGeometry with properties:

       NumCells: 1
       NumFaces: 6
       NumEdges: 12
    NumVertices: 8
       Vertices: [8x3 double]

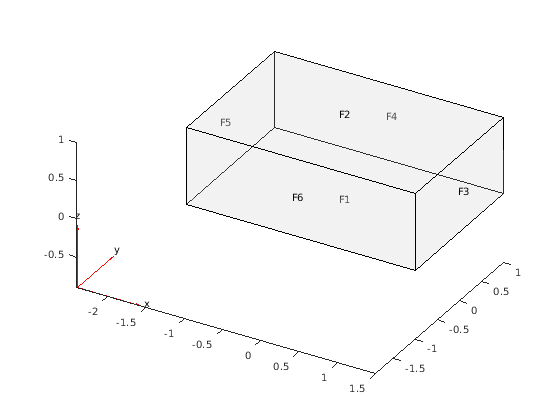

Постройте геометрию с метками поверхности.

pdegplot(gm,'FaceLabels','on','FaceAlpha',0.2)

Прилагается ребра к поверхностям 1 и 2.

edgeIDs = faceEdges(gm,[1 2])

edgeIDs = 1×8

     1     2     3     4     5     6     7     8

Постройте геометрию с метками ребра.

figure
pdegplot(gm,'EdgeLabels','on','FaceAlpha',0.2)

Прилагается ребра к двум поверхностям L-образной мембраны.

Создайте модель и включайте эту геометрию. Геометрия L-образной мембраны описана в файле lshapeg.

model = createpde();
gm = geometryFromEdges(model,@lshapeg)

gm =
  AnalyticGeometry with properties:

       NumCells: 0
       NumFaces: 3
       NumEdges: 10
    NumVertices: 8
       Vertices: [8x2 double]

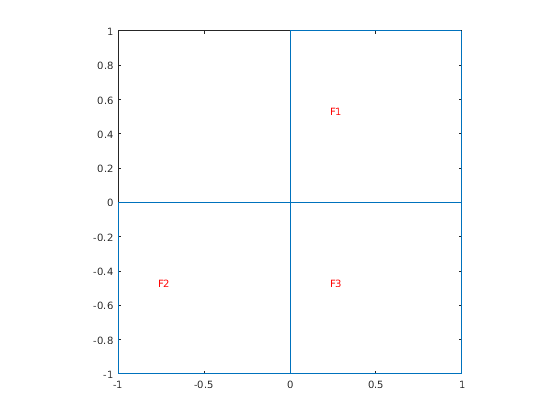

Постройте геометрию с метками поверхности.

pdegplot(gm,'FaceLabels','on')

Прилагается ребра к поверхностям 1 и 2.

edgeIDs = faceEdges(gm,[1 2])

edgeIDs = 1×8

     1     2     3     6     7     8     9    10

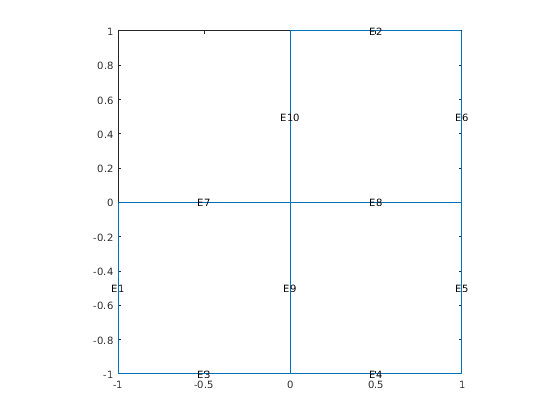

Постройте геометрию с метками ребра.

figure
pdegplot(gm,'EdgeLabels','on')

Прилагается ребра к поверхности стороны внутреннего кубоида в геометрии, состоящей из двух вложенных кубоидов.

Создайте геометрию, которая состоит из двух вложенных кубоидов той же высоты.

gm = multicuboid([2 5],[4 10],3)

gm =
  DiscreteGeometry with properties:

       NumCells: 2
       NumFaces: 12
       NumEdges: 24
    NumVertices: 16
       Vertices: [16x3 double]

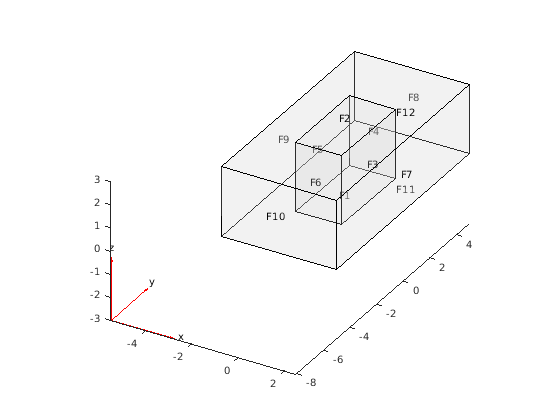

Постройте геометрию с метками поверхности.

pdegplot(gm,'FaceLabels','on','FaceAlpha',0.2)

Прилагается все ребра к поверхности стороны внутреннего кубоида.

edgeIDs = faceEdges(gm,6)

edgeIDs = 1×4

     1     5    10    12

От всех ребер, присоединенных к той поверхности, возвратите ребра, присоединенные только к внутренним поверхностям. Внутренние поверхности являются поверхностями, совместно использованными несколькими ячейками.

edgeIDs = faceEdges(gm,6,'internal')

edgeIDs = 1×2

    10    12

От всех ребер, присоединенных к той поверхности, возвратите ребра, присоединенные к внешним поверхностям.

edgeIDs = faceEdges(gm,6,'external')

edgeIDs = 1×2

     1     5

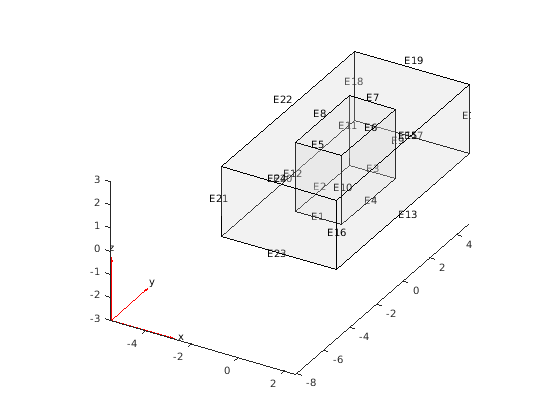

Постройте геометрию с метками ребра.

pdegplot(gm,'EdgeLabels','on','FaceAlpha',0.2)
