pdeellip
Чертите эллипс в приложении PDE Modeler
Описание
pdeellip( чертит эллипс с центром в (xc,yc,a,b,phi)xc, yc), полуоси a и b, и вращение phi (в радианах). pdeellip команда открывает приложение PDE Modeler с заданным эллипсом, чертившим в нем. Если приложение уже открыто, pdeellip добавляет заданный эллипс к окну приложения, не удаляя существующих форм.
pdeellip обновляет состояние матрицы описания геометрии в приложении PDE Modeler, чтобы включать эллипс. Можно экспортировать матрицу описания геометрии от приложения PDE Modeler до MATLAB® Рабочая область путем выбора Draw Export Geometry Description, Set Formula, Labels.... Для получения дополнительной информации на формате матрицы описания геометрии, смотрите decsg.
Примеры
Чертите эллипс в приложении PDE Modeler

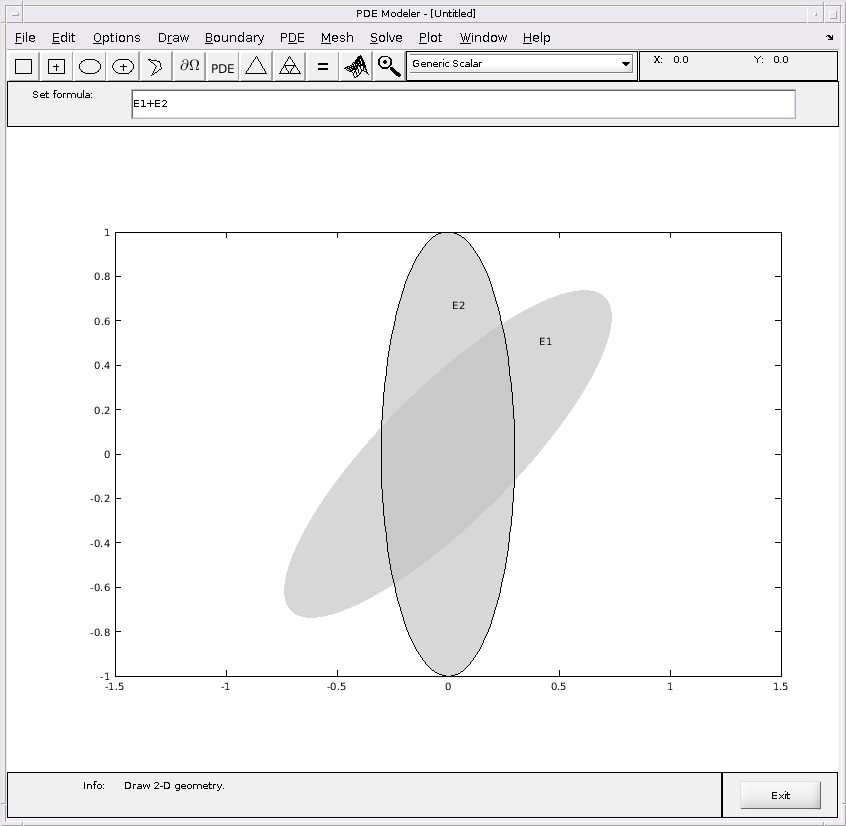

Откройте окно приложения PDE Modeler, содержащее эллипс с центром в (0,0) и полуоси 1 и 0.3. Вращайте эллипс против часовой стрелки.
pdeellip(0,0,1,0.3,pi/4)
Вызовите pdeellip управляйте снова, чтобы чертить эллипс с тем же центром и полуосями, но вращать его против часовой стрелки. pdeellip команда добавляет второй эллипс в окно приложения, не удаляя первое.
pdeellip(0,0,1,0.3,pi/2)
![Figure PDE Modeler - [Untitled] contains objects of type uimenu, uicontrol.](../../examples/pde/win64/DrawEllipseInPDEModelerAppExample_01.png)
Присвойте имя к эллипсу в приложении PDE Modeler

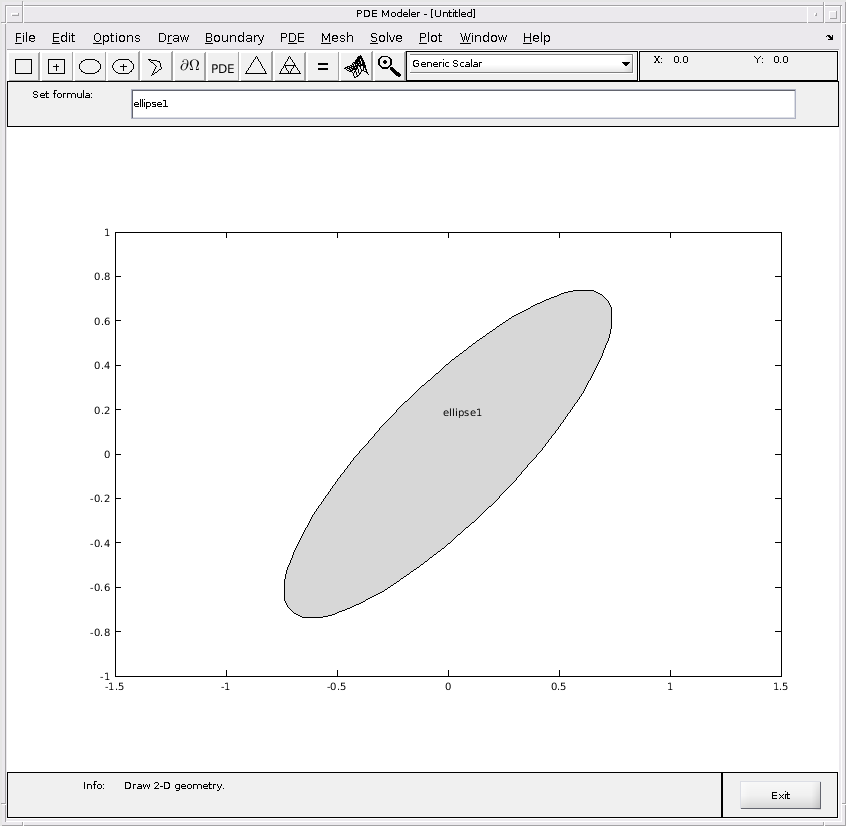

Откройте окно приложения PDE Modeler, содержащее эллипс с центром в (0,0) и полуоси 1 и 0.3. Вращайте эллипс против часовой стрелки. Присвойте имя ellipse1 к этому эллипсу.
pdeellip(0,0,1,0.3,pi/4,'ellipse1')![Figure PDE Modeler - [Untitled] contains objects of type uimenu, uicontrol.](../../examples/pde/win64/AssignNameToEllipseInPDEModelerAppExample_01.png)
Входные параметры
Смотрите также
pdecirc | pdepoly | pderect | PDE Modeler
