Чертите многоугольник в приложении PDE Modeler
pdepoly( чертит многоугольник с угловыми координатами (вершины), заданные X,Y)X и Y. pdepoly команда открывает приложение PDE Modeler с заданным многоугольником, чертившим в нем. Если приложение уже открыто, pdepoly добавляет заданный многоугольник к окну приложения, не удаляя существующих форм.
pdepoly обновляет состояние матрицы описания геометрии в приложении PDE Modeler, чтобы включать многоугольник. Можно экспортировать матрицу описания геометрии от приложения PDE Modeler до MATLAB® Рабочая область путем выбора Draw Export Geometry Description, Set Formula, Labels.... Для получения дополнительной информации на формате матрицы описания геометрии, смотрите decsg.
Откройте окно приложения PDE Modeler, содержащее многоугольник, представляющий L-образную мембранную геометрию.
pdepoly([-1 0 0 1 1 -1],[0 0 1 1 -1 -1])
Вызовите pdepoly управляйте снова, чтобы чертить ромбовидную область с углами в (0.5,0), (1,-0.5), (0.5,-1), и (0,-0.5). pdepoly команда добавляет второй многоугольник в окно приложения, не удаляя первое.
pdepoly([0.5 1 0.5 0],[0 -0.5 -1 -0.5])

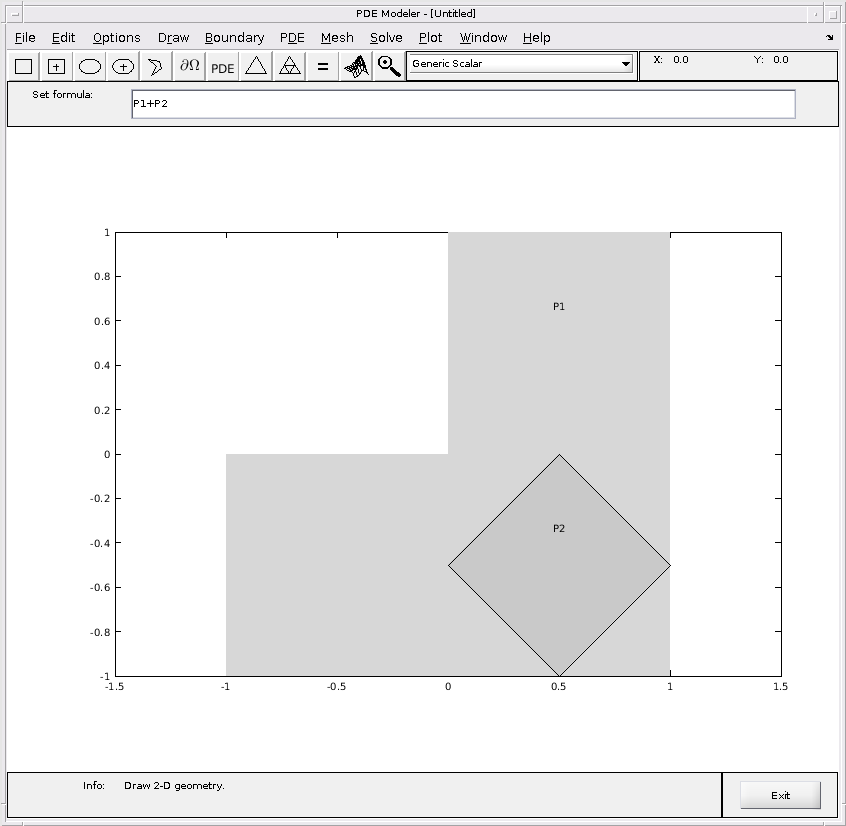

![Figure PDE Modeler - [Untitled] contains objects of type uimenu, uicontrol.](../../examples/pde/win64/DrawPolygonInPDEModelerAppExample_01.png)
Откройте окно приложения PDE Modeler с многоугольником, представляющим L-образную мембранную геометрию. Присвойте имя L-shaped-membrane к этому многоугольнику.

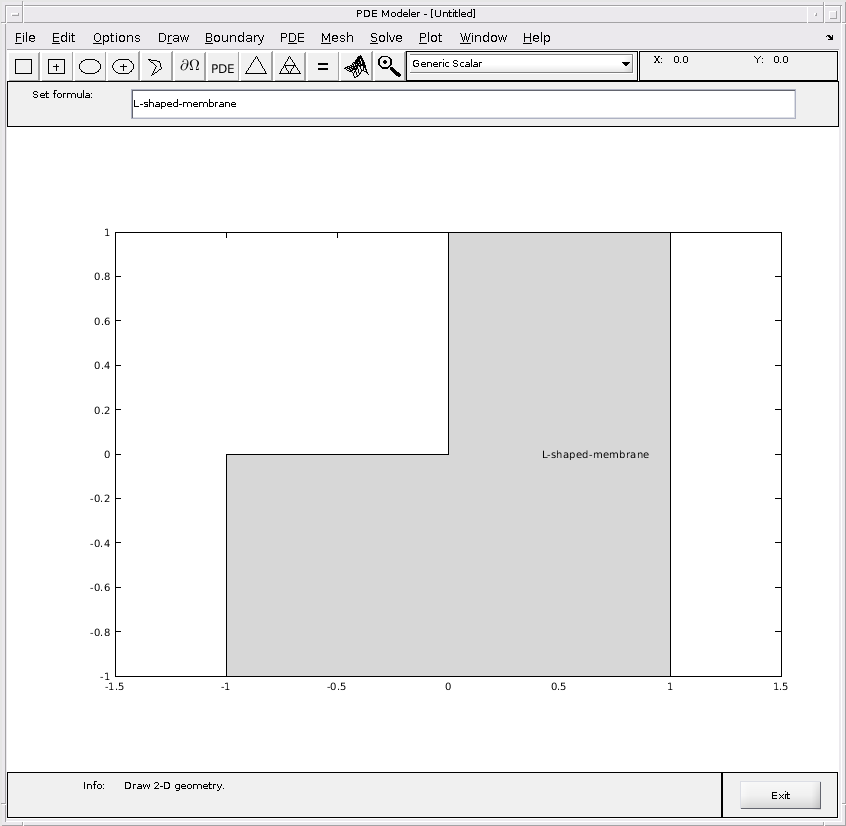

pdepoly([-1 0 0 1 1 -1],[0 0 1 1 -1 -1],'L-shaped-membrane')![Figure PDE Modeler - [Untitled] contains objects of type uimenu, uicontrol.](../../examples/pde/win64/AssignNameToPolygonInPDEModelerAppExample_01.png)
pdepoly открывает приложение PDE Modeler и чертит многоугольник. Если, вместо этого, вы хотите чертить многоугольники в фигуре MATLAB, используйте plot функция, например:
x = [-1,-0.5,-0.5,0,1.5,-0.5,-1]; y = [-1,-1,-0.5,0,0.5,0.9,-1]; plot(x,y,'.-')
