Требуемые и обычно используемые блоки для установки среды симуляции, взаимодействующей через интерфейс с Simulink® модели, и генерирующий собственные компоненты на лету

Эта библиотека содержит требуемые и обычно используемые блоки для установки среды симуляции, взаимодействия через интерфейс с моделями Simulink и генерации собственных компонентов на лету.

Блоки Simscape

Connection LabelВиртуальная связь между сохранением портов
Connection PortФизический порт коннектора Моделирования для подсистемы
ProbeВыведите переменные в блоках как сигналы в процессе моделирования
PS-Simulink ConverterПреобразуйте физический сигнал в выходной сигнал Simulink
Simulink-PS ConverterПреобразуйте входной сигнал Simulink в физический сигнал
Simscape BusСоедините шиной для сохранения линий связи
Simscape ComponentРазверните компонент языка Simscape как пользовательский блок в диаграмме модели
Solver ConfigurationСреда физической сети и настройка решателя
Variant ConnectorУдалите или отключите физические компоненты от сети

Блоки

Spectrum AnalyzerОтобразите спектр частоты

Функции

ssc_newСоздайте новую модель Simscape, заполненную необходимыми и обычно используемыми блоками

Объекты

Simulink.ConnectionBusЗадайте свойства шин физического соединения
Simulink.ConnectionElementЗадайте свойства элементов шин физического соединения

Темы

Создание новой модели Simscape

Быстрый способ создать новую модель.

Существенные физические техники моделирования

Краткий обзор физических правил моделирования и методов.

Моделирование лучших практик

Как использовать лучшие практики в вашей архитектуре модели, чтобы избежать числовых проблем симуляции.

Спроектируйте твердые интерфейсные технические требования для сохранения связей

Заблокируйте вниз типы подключения для блоков Connection Port и Simscape Bus.

Варианты модели в электрической схеме Используя различные блоки коннектора

Ограничьте распространение Различного условия в электрической схеме с помощью первичных и непервичных блоков Коннектора Варианта типа.

Варианты модели в механической системе Используя различные блоки коннектора

Ограничьте распространение Различного условия в механической системе с помощью листового блока Variant Connector типа.

Рекомендуемые примеры

Circuit Breaker with Probe Block

Выключатель с тестовым блоком

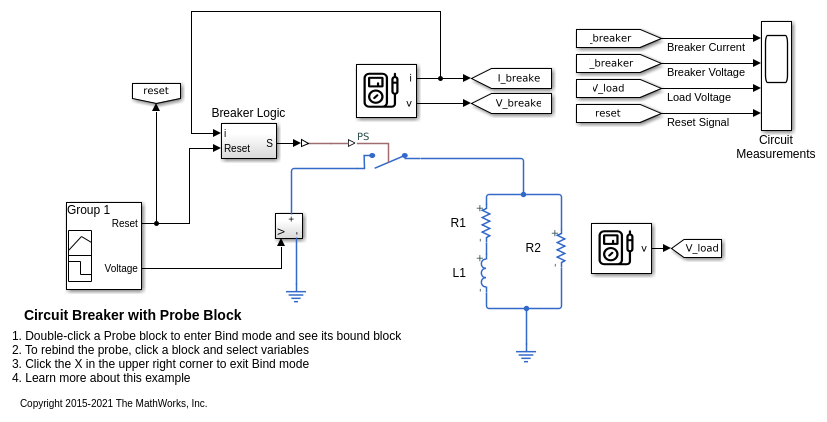

Моделирует выключатель с помощью блока Simscape Probe, чтобы получить доступ к току и напряжению в электрическом блоке switch и другом блоке Simscape Probe, чтобы получить доступ к напряжению через загрузку.

Открытая модель
Variant Leaf Region in Mechanical System

Различная листовая область в механической системе

Симулируйте смещение скоростных источников и массы при помощи листового типа блока Variant Connector. Листовые клеточные виды Коннектора Варианта листовая область, которая позволяет вам варьироваться смещение в процессе моделирования.

Открытая модель
Variant Bounded Region in Electrical Circuit

Различная ограниченная область в электрической схеме

Активируйте или деактивируйте поток тока к набору компонентов в электрической схеме при помощи первичных и непервичных блоков Коннектора Варианта типа. Первичные и непервичные Различные блоки Коннектора формируют ограниченную область, которая позволяет вам варьироваться электрическая схема в процессе моделирования.

Открытая модель
Variant Connector Block with Simscape Bus Block

Различный блок коннектора с блоком шины Simscape

Используйте Различные блоки Коннектора с блоком Simscape Bus.

Открытая модель
Mask Workspace Variable in Variant Connector Block

Переменная рабочей области маски в различном блоке коннектора

Используйте переменную рабочей области маски в качестве различной контрольной переменной в блоке Variant Connector.

Открытая модель
