rainreflectivity

Отражающая способность объема дождя

свернуть все на странице

    Синтаксис

    volrefl = rainreflectivity(freq,rr)
    volrefl = rainreflectivity(freq,rr,pol)

    Описание

    пример

    volrefl = rainreflectivity(freq,rr) возвращает отражающую способность объема дождя, вычисленное использование Модели Маршальского Паломника.

    volrefl = rainreflectivity(freq,rr,pol) задает поляризацию переданных и полученных волн.

    Примеры

    свернуть все

    Скрипт Open Live Script

    Оцените отражающую способность объема дождя выглядящей словно стороны бортового РСА, действующего в полосе L на уровне 1,5 ГГц для уровней дождя 0,25 мм/час, 1 мм/час, 4 мм/час и 16 мм/час.

    f = 1.5e9;
rr = [0.25 1 4 16];

    Вычислите отражающую способность объема дождя.

    volref = rainreflectivity(f,rr);

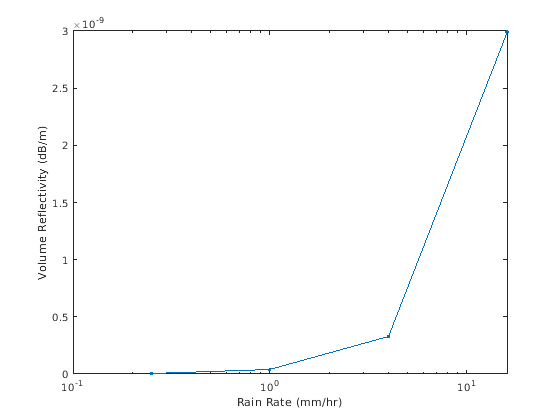

    Постройте отражающую способность объема дождя в зависимости от уровня дождя.

    semilogx(rr,volref,'.-')
xlabel('Rain Rate (mm/hr)')
ylabel('Volume Reflectivity (dB/m)')

    Figure contains an axes object. The axes object contains an object of type line.

    Входные параметры

    свернуть все

    Радарная частота в герц в виде положительного действительного скаляра или вектора.

    Типы данных: double

    Лейтесь уровнем в миллиметрах в час в виде действительного скаляра или вектора.

    Типы данных: double

    Поляризация переданных и полученных волн в виде одного из них.

    ЗначениеПереданная волнаПолученная волна
    'HH'Горизонтальная поляризацияГоризонтальная поляризация
    'HV'Горизонтальная поляризацияВертикальная поляризация
    'VV'Вертикальная поляризацияВертикальная поляризация
    'VH'Вертикальная поляризацияГоризонтальная поляризация
    'RCPRCP'Правая круговая поляризацияПравая круговая поляризация
    'RCPLCP'Правая круговая поляризацияЛевая круговая поляризация
    'LCPLCP'Левая круговая поляризацияЛевая круговая поляризация
    'LR'Левая поляризацияПравая поляризация
    'HRCP'Горизонтальная поляризацияПравая круговая поляризация
    'VLCP'Вертикальная поляризацияЛевая круговая поляризация
    'RCPV'Правая круговая поляризацияВертикальная поляризация
    'LCPH'Левая круговая поляризацияГоризонтальная поляризация

    Типы данных: char | string

    Выходные аргументы

    свернуть все

    Отражающая способность объема (эффективная площадь рассеивания на единичный объем) дождя в квадратных метрах на кубический метр, возвращенный как матрица. Строки volref соответствуйте радарным значениям частоты в freq. Столбцы volref соответствуйте значениям уровня дождя в rr.

    Больше о

    свернуть все

    Модель маршальского паломника

    Отражающая способность помехи дождя вычисляется на основе обычно используемой модели распределения размера отбрасывания Маршальского Паломника. Модель принимает, что капли дождя обычно являются малыми относительно длины волны и являются почти сферическими, указывая на Рейли, рассеивающегося.

    Модель Marshall-Palmer совпадает с результатами эксперимента результатам измерений до Ka-полосы. Кроме того, дождь не является статической целью и показывает ее собственный спектр движения. Спектр движения обычно сосредотачивается при некоторой скорости с распознаваемой скоростной полосой пропускания. Данные иногда предлагают скоростную полосу пропускания целых 8 м/с со средней скоростной полосой пропускания приблизительно 4 м/с.

    Расширенные возможности

    Генерация кода C/C++
    Генерация кода C и C++ с помощью MATLAB® Coder™.

    Смотрите также

    |

    Введенный в R2021a
