sarSurfaceRCS

Эффективная площадь рассеивания цели для РСА

свернуть все на странице

    Синтаксис

    rcs = sarSurfaceRCS(sigmaref,freq,freqref,rngazres,grazang)
    rcs = sarSurfaceRCS(sigmaref,freq,freqref,rngazres,grazang,n)
    rcs = sarSurfaceRCS(nrcs,rngazres,grazang)

    Описание

    пример

    rcs = sarSurfaceRCS(sigmaref,freq,freqref,rngazres,grazang) возвращает эффективную площадь рассеивания цели (ЭПР) для РСА, как спроектировано на земле.

    пример

    rcs = sarSurfaceRCS(sigmaref,freq,freqref,rngazres,grazang,n) задает зависимый частотой коэффициент пропорциональности, который зависит от целевых характеристик.

    rcs = sarSurfaceRCS(nrcs,rngazres,grazang) использование в качестве входа поверхность нормировало эффективную площадь рассеивания, также известную как отражающую способность или σ0.

    Примеры

    свернуть все

    Скрипт Open Live Script

    Оцените эффективную площадь рассеивания цели (ЭПР) выглядящей словно стороны бортового РСА, действующего на частотах между от 16 ГГц до 17 ГГц и пасущегося в 30∘. Целевая отражающая способность составляет-25 дБ в группе Ку (номинально 16,7 ГГц). Радар имеет наклонное разрешение области значений 15 м и разрешение азимута 18 м. Примите зависимый частотой коэффициент пропорциональности 1.

    f = 16e9:1e7:17e9;

sigmaref = -25;
fref = 16.7e9;

rngazres = [15 18];
grazang = 30;

    Преобразуйте отражающую способность в линейные модули. Вычислите ЭПР цели.

    sigma = sarSurfaceRCS(db2pow(sigmaref),f,fref,rngazres,grazang);

    Постройте ЭПР в децибелах в зависимости от частоты.

    plot(f/1e9,pow2db(sigma),'.-')
xlabel('Frequency (GHz)')
ylabel('Target RCS (dBsm)')

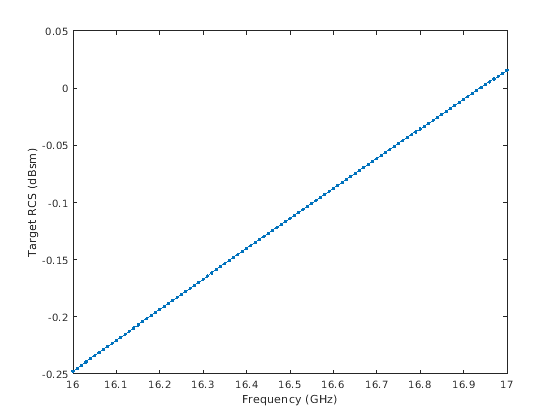

    Figure contains an axes object. The axes object contains an object of type line.

    Входные параметры

    свернуть все

    Отражающая способность на номинальной ссылочной частоте в квадратных метрах на квадратный метр в виде положительного действительного скаляра.

    Типы данных: double

    Радарная частота в герц в виде положительного действительного скаляра или вектора.

    Типы данных: double

    Номинальная ссылочная частота в герц в виде положительного действительного скаляра.

    Типы данных: double

    Наклоните область значений и разрешения азимута в виде вектора 1 на 2 строки положительных действительных скаляров.

    • Первый элемент rngazres задает наклонное разрешение области значений в метрах.

    • Второй элемент rngazres задает азимут или разрешение перекрестной области значений в метрах.

    Типы данных: double

    Угол падения в градусах в виде скаляра в области значений [0, 90].

    Типы данных: double

    Зависимый частотой коэффициент пропорциональности в виде действительного скаляра. Для распределенных целей, n находится в интервале между 0 и 1. Для нераспределенных целей, n положительный действительный скаляр.

    Типы данных: double

    Поверхность нормировала эффективную площадь рассеивания в квадратных метрах на квадратный метр в виде неотрицательного скалярного или вектора-строки. Нормированная эффективная площадь рассеивания поверхности также известна как отражающую способность или σ0.

    Типы данных: double

    Выходные аргументы

    свернуть все

    Эффективная площадь рассеивания цели для РСА, столь же спроектированного на территории квадратных метров, возвращенных как скаляр или вектор. rcs имеет те же размерности как любой freq или nrcs.

    Расширенные возможности

    Генерация кода C/C++
    Генерация кода C и C++ с помощью MATLAB® Coder™.
