sarrange

Максимальная однозначная наклонная область значений РСА

свернуть все на странице

    Синтаксис

    mur = sarrange(v,daz,df)
    mur = sarrange(v,daz,df,Name,Value)

    Описание

    пример

    mur = sarrange(v,daz,df) возвращает максимальную однозначную наклонную область значений системы радара с синтезированной апертурой (SAR).

    пример

    mur = sarrange(v,daz,df,Name,Value) задает дополнительные опции с помощью аргументов name-value. Опции включают Доплеровский угол конусности и фактор спада антенны.

    Примеры

    свернуть все

    Скрипт Open Live Script

    Оцените максимальную однозначную область значений выглядящей словно стороны бортового радара с синтезированной апертурой (SAR), действующего в развороте со скоростью датчика, варьирующейся от 20 м/с до 300 м/с, антенна РСА имеет апертурную размерность 3 м в направлении азимута и передатчике, который работает с 5%-м рабочим циклом. Постройте получившуюся однозначную область значений в зависимости от скорости датчика.

    v = 20:10:300;
daz = 3;
d = 0.05;

    Вычислите максимальную однозначную область значений в метрах. Примите фактор спада антенны 1,5. Преобразуйте область значений в морские мили.

    Rmet = sarrange(v,daz,d,'RollOff',1.5);
Rnau = Rmet*0.00053996;

    Постройте однозначную область значений в зависимости от скорости датчика.

    loglog(v,Rnau)

axis([10 1000 100 10000])
xlabel('Velocity (m/s)')
ylabel('Unambiguous Range (nmi)')
title('Unambiguous Range Limits for 1.5 Roll-Off')

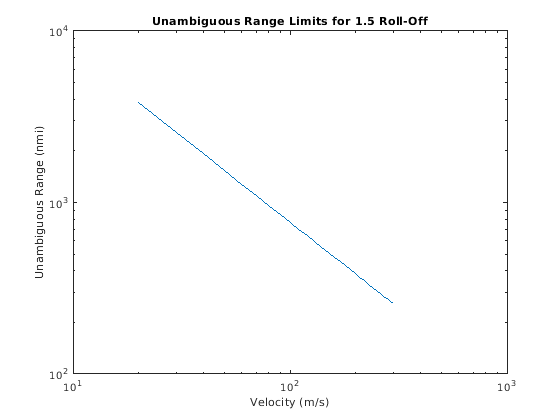

    Figure contains an axes object. The axes object with title Unambiguous Range Limits for 1.5 Roll-Off contains an object of type line.

    Входные параметры

    свернуть все

    Скорость датчика в метрах в секунду в виде положительного действительного скаляра или вектора.

    Типы данных: double

    Ширина антенны в направлении азимута в метрах в виде положительного действительного скаляра.

    Типы данных: double

    Фактор обязанности в виде положительного действительного скаляра в области значений [0, 1] или вектор. Фактор обязанности задан как отношение ширины импульса к импульсному периоду.

    Типы данных: double

    Аргументы name-value

    Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

    Пример: 'RollOff',1.2,'ConeAngle',120

    Доплеровский угол конусности в градусах в виде скаляра в области значений [0, 180]. Этот аргумент идентифицирует направление к сцене относительно направления движения массива.

    Типы данных: double

    Фактор спада антенны в виде положительного действительного скаляра. Этот аргумент обеспечивает запас прочности, который предотвращает основной лепесток, возвращается из искажения во временном интервале импульсной частоты повторения (PRF). Настройте фактор спада, чтобы сделать PRF больше, чем основной лепесток Доплеровская полоса пропускания.

    Типы данных: double

    Выходные аргументы

    свернуть все

    Максимальная однозначная область значений, возвращенная как матрица. Строки mur соответствуйте скоростным значениям в v. Столбцы mur соответствуйте значениям фактора обязанности в df.

    Расширенные возможности

    Генерация кода C/C++
    Генерация кода C и C++ с помощью MATLAB® Coder™.

    Смотрите также

    | | | |

    Введенный в R2021a
