design

Спроектируйте симметричную двойную линию электропередачи полосы вокруг данной частоты

свернуть все на странице

Синтаксис

csline = design(cslineobj,frequency)
csline = design(___,Name,Value)

Описание

csline = design(cslineobj,frequency) проектирует двойную линию электропередачи полосы вокруг заданной частоты с четными и нечетными импедансами по умолчанию 55.2 Омы и 45.09 Омы соответственно с помощью λ-by-4 длины линии.

пример

csline = design(___,Name,Value) проектирует двойную линию электропередачи полосы с дополнительными опциями, заданными аргументами пары "имя-значение".

Примечание

Компоненты PCB, созданные с использованием design функция находит отклик вокруг заданной частоты у 10%-го допуска.

Примеры

свернуть все

Скрипт Open Live Script

Спроектируйте двойную линию электропередачи полосы на уровне 3 ГГц для четного и нечетного импеданса режима 70 Ом и 35 Ом соответственно и визуализируйте его.


   csline = design(coupledStripLine,3e9,'Z0e',70,'Z0o',35);
   figure; show(csline);

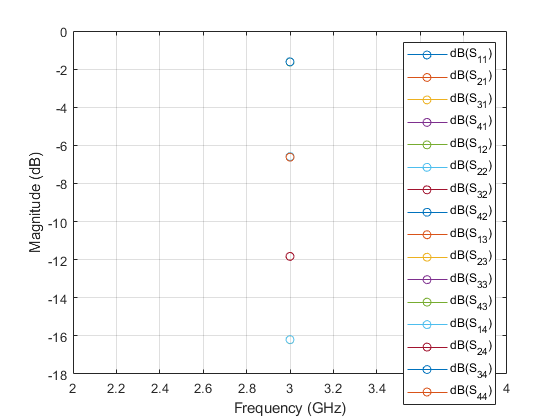

Постройте s-параметры линии электропередачи на уровне 3 ГГц.

spar = sparameters(csline,3e9);
rfplot(spar)

Входные параметры

свернуть все

Двойная линия электропередачи полосы в виде coupledStripLine объект.

Пример: csline = coupledStripLine; design(csline,2e9) проектирует двойную линию электропередачи полосы вокруг частоты 2 ГГц.

Резонансная частота линии электропередачи в виде действительной положительной скалярной величины.

Пример: 55e6

Типы данных: double

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Z0e',53

Даже импеданс режима линии электропередачи в Омах в виде разделенной запятой пары, состоящей из 'Z0e' и положительная скалярная величина.

Типы данных: double

Нечетный импеданс режима линии электропередачи в Омах в виде разделенной запятой пары, состоящей из 'Z0e' и положительная скалярная величина.

Типы данных: double

Выходные аргументы

свернуть все

Двойная линия электропередачи полосы, действующая вокруг заданной ссылочной частоты, возвращенной как coupledStripLine объект.

Смотрите также

Введенный в R2017b
