coupledStripLine

Создайте связанную линию электропередачи в полосковой форме

Описание

Используйте coupledStripLine объект создать двойную линию электропередачи в полосковой форме. Двойные полосковые линии используются, чтобы соединить различные компоненты RF как разветвители и делители в плате PCB.

Типы и приложения полосковых методов маршрутизации:

  • Symmetric or Plain — Линии электропередачи направляются на внутренних слоях.

  • Asymmetric — Линии электропередачи, не централизованно встроенные в наземную плоскость. Асимметричные полосковые линии помещаются близко к одной из наземных плоскостей. При маршрутизации сигналов более близкая наземная плоскость используется в качестве ссылки, чтобы гарантировать более сильный сигнал возврата.

  • Edge-Coupled — Маршрутизация метода используется для дифференциальных пар. Это имеет ту же структуру как симметричная полосковая маршрутизация, но с интервалом трассировки для дифференциальной пары.

  • Suspended — Печатная полосковая линия с ленточным проводником, сосредоточенным между двумя параллелями, основывает плоскости и помещенный в диэлектрическую поверхность. Подложка приостановлена в металле ближе. Главный фрагмент поля EM ограничен воздушными зазорами между диэлектрическими подложками и наземными плоскостями.

Создание

Описание

пример

sline = coupledStripLine создает связанную линию электропередачи значения по умолчанию в полосковой форме. Свойства по умолчанию для резонансной частоты 2,5 ГГц вдоль плоскости X-Y.

пример

sline = coupledStripLine('propety1',value1,'property2',value2...) свойства наборов с помощью одного или нескольких аргументов пары значение-имя. Например, sline = coupledStripLine('Length',0.0300) создает двойную полосковую линию длины 0,0300 метра. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

Длина двойной полосковой линии в метрах в виде положительной скалярной величины.

Пример: strip = coupledStripLine('Length',0.0300)

Типы данных: double

Ширина двойной полосковой линии в метрах в виде положительной скалярной величины.

Пример: strip = coupledStripLine('Width',0.0037)

Типы данных: double

Разрядка между связанными линиями в метрах в виде положительной скалярной величины.

Пример: strip = coupledStripLine('Spacing',0.00037)

Типы данных: double

Высота от наземной плоскости до двойной полосковой линии в метрах в виде положительной скалярной величины.

Пример: strip = coupledStripLine('Height',9.000e-04)

Типы данных: double

Ширина наземной плоскости в метрах в виде положительной скалярной величины.

Пример: strip = coupledStripLine('GroundPlaneWidth',0.0350)

Типы данных: double

Тип диэлектрического материала, используемого в качестве подложки в виде dielectric объект. Для получения дополнительной информации смотрите dielectric. Тефлон диэлектрического материала по умолчанию имеет EpsilonR 2.2, касательная oss la 0.03, и толщина 0.0032.

Пример: d = dielectric('FR4'); strip = coupledStripLine('Substrate',d)

Типы данных: string | char

Тип металла используется для слоев проведения в виде metal объект. Для получения дополнительной информации смотрите metal.

Пример: m = metal('PEC'); strip = coupledSripLine('Conductor',m)

Типы данных: string | char

Функции объекта

chargeВычислите и постройте распределение заряда
currentВычислите и постройте распределение тока
designСпроектируйте симметричную двойную линию электропередачи полосы вокруг данной частоты
feedCurrentВычислите текущий на подножном корму порт
getZ0Вычислите характеристический импеданс линии электропередачи
meshИзмените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
showОтобразите структуру компонента PCB или форму PCB
sparametersВычислите S-параметры для объектов PCB RF

Примеры

свернуть все

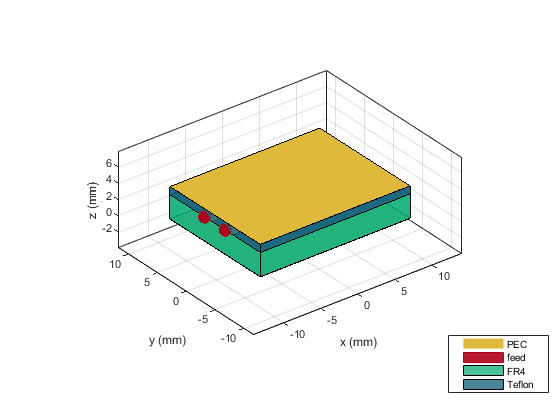

Создайте и просмотрите двойную полосковую линию в интерфейсе многослойного диэлектрика.

sub = dielectric('FR4','Teflon');
sub.Thickness = [0.003 0.001];
coupledstripline = coupledStripLine('Height',0.003,'Substrate',sub);
show(coupledstripline);

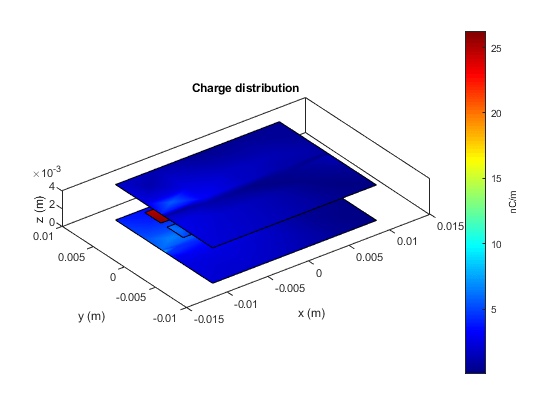

Постройте заряд и распределение тока на этой линии электропередачи.

current(coupledstripline,2.5e9)

figure;
charge(coupledstripline,2.5e9)

Больше о

развернуть все

Ссылки

[1] Позэр, Микроволновая Разработка / Дэвид М. Позэр, Массачусетский университет в Амхерсте.

[2] Cohn, S.B. “Экранированная Линия электропередачи Двойной Полосы”. Транзакции IEEE на Микроволновой Теории и Методах 3, № 5 (октябрь 1955): 29–38. https://doi.org/10.1109/TMTT.1955.1124973.

Введенный в R2021b
