design

Спроектируйте шлейфовый ответвитель вокруг особой частоты

свернуть все на странице

Синтаксис

coupler = design(couplerobj,frequency)
coupler = design(___,Name,Value)

Описание

coupler = design(couplerobj,frequency) проектирует шлейфовый ответвитель вокруг заданной частоты.

пример

coupler = design(___,Name,Value) проектирует линию шлейфового ответвителя с дополнительными опциями, заданными с помощью аргументов name-value.

Примечание

Компоненты PCB, созданные с использованием design функция действует вокруг заданной частоты с 10-15%-м допуском.

Примеры

свернуть все

Скрипт Open Live Script

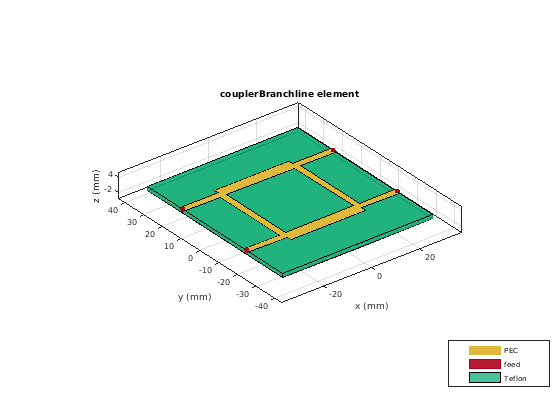

Спроектируйте шлейфовый ответвитель на уровне 1,8 ГГц и с Z0 75 Ом.

coupler = design(couplerBranchline,1.8e9,Z0=75);
show(coupler);

Figure contains an axes object. The axes object with title couplerBranchline element contains 8 objects of type patch, surface. These objects represent PEC, feed, Teflon.

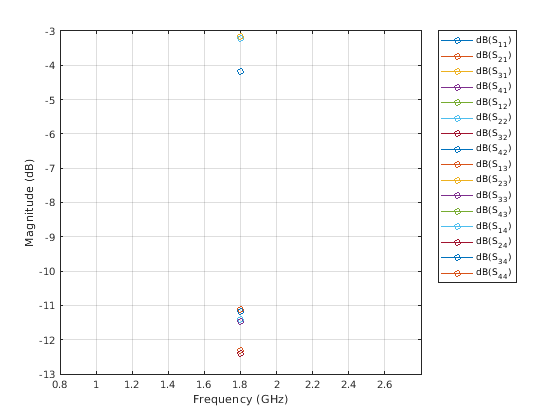

Постройте s-параметры разветвителя на уровне 1,8 ГГц.

spar = sparameters(coupler,1.8e9);
rfplot(spar)

Figure contains an axes object. The axes object contains 16 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{31}), dB(S_{41}), dB(S_{12}), dB(S_{22}), dB(S_{32}), dB(S_{42}), dB(S_{13}), dB(S_{23}), dB(S_{33}), dB(S_{43}), dB(S_{14}), dB(S_{24}), dB(S_{34}), dB(S_{44}).

Входные параметры

свернуть все

Шлейфовый ответвитель в виде couplerBranchline объект.

Пример: coupler = couplerBranchline; design(coupler,2e9) проектирует шлейфовый ответвитель вокруг частоты 2 ГГц.

Спроектируйте частоту разветвителя в виде действительной положительной скалярной величины в герц.

Пример: 3e9

Типы данных: double

Аргументы name-value

Задайте дополнительные пары аргументов как Name1=Value1,...,NameN=ValueN, где Name имя аргумента и Value соответствующее значение. Аргументы name-value должны появиться после других аргументов, но порядок пар не имеет значения.

Пример: Z0=70

Характеристический импеданс разветвителя в виде положительной скалярной величины в Омах.

Типы данных: double

Выходные аргументы

свернуть все

Шлейфовый ответвитель, действующий вокруг заданной частоты, возвращенной как couplreBranchline объект.
