couplerBranchline

Создайте разветвитель ответвления или квадратурный гибрид

Описание

Используйте couplerBranchline объект создать разветвитель ответвления или квадратурный гибрид. Разветвитель ответвления или квадратурный гибрид делят степень между двумя портами с разностью фаз 90 градусов. Этот компонент PCB имеет четыре порта. По умолчанию порт 1 является входным портом, порт 2 через порт, порт 4 является двойным портом, и порт 3 является изолированным портом.

Создание

Синтаксис

coupler = couplerBranchline

coupler = couplerBranchline(Name=Value)

Описание

пример

coupler = couplerBranchline создает разветвитель ответвления. Значения свойств по умолчанию для частоты 3 ГГц.

coupler = couplerBranchline(Name=Value) Свойства наборов с помощью одних или нескольких аргументов name-value. Например, couplerBranchline(PortLineLength=0.0286) создает разветвитель ответвления длины 0,0286 метра. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

`PortLineLength` — Длина линии ввода и вывода
0.0186 (значение по умолчанию) | положительная скалярная величина

Длина входа и выходной линии в метрах в виде положительной скалярной величины.

Пример: coupler = couplerBranchline(PortLineLength=0.0286)

Типы данных: double

`PortLineWidth` — Ширина линии ввода и вывода
0.0051 (значение по умолчанию) | положительная скалярная величина

Ширина входа и выходной линии в метрах в виде положительной скалярной величины.

Пример: coupler = couplerBranchline(PortLineWidth=0.0070)

Типы данных: double

`SeriesArmLength` — Длина серийной руки
0.0184 (значение по умолчанию) | положительная скалярная величина

Длина серийной руки в метрах в виде положительной скалярной величины.

Пример: coupler = couplerBranchline(SeriesArmLength=0.0286)

Типы данных: double

`SeriesArmWidth` — Ширина серийной руки
0.0083 (значение по умолчанию) | положительная скалярная величина

Ширина серийной руки в метрах в виде положительной скалярной величины.

Пример: coupler = couplerBranchline(SeriesArmWidth=0.0096)

Типы данных: double

`ShuntArmLength` — Длина руки шунта
0.0186 (значение по умолчанию) | положительная скалярная величина

Длина руки шунта в метрах в виде положительной скалярной величины.

Пример: coupler = couplerBranchline(ShuntArmLength=0.0286)

Типы данных: double

`ShuntArmWidth` — Ширина руки шунта
0.0051 (значение по умолчанию) | положительная скалярная величина

Ширина руки шунта в метрах в виде положительной скалярной величины.

Пример: coupler = couplerBranchline(ShuntArmWidth=0.0096)

Типы данных: double

`Height` — Высота разветвителя ответвления от наземной плоскости
0.0016 (значение по умолчанию) | положительная скалярная величина

Высота разветвителя ответвления от наземной плоскости в метрах в виде положительной скалярной величины.

В случае многослойной подложки можно использовать Height свойство создать линию разветвителя ответвления, где эти два интерфейса диэлектриков.

Пример: coupler = couplerBranchline(Height=0.0076)

Типы данных: double

`GroundPlaneWidth` — Ширина наземной плоскости
0.0600 (значение по умолчанию) | положительная скалярная величина

Ширина наземной плоскости в метрах в виде положительной скалярной величины.

Пример: coupler = couplerBranchline(GroundPlaneWidth=0.046)

Пример: 'double'

`Substrate` — Тип диэлектрического материала
`'RTDuriod'` (значение по умолчанию) | `dielectric` объект

Тип диэлектрического материала, используемого в качестве подложки в виде a dielectric объект.

Пример: d = dielectric("FR4"); coupler = couplerBranchline(Substrate=d)

Типы данных: string | char

`Conductor` — Тип металла используется в проведении слоев
`'Copper'` (значение по умолчанию) | `metal` объект

Тип металла используется в слоях проведения в виде a metal объект.

Пример: m = metal("PEC"); coupler = couplerBranchline(Conductor=m)

Типы данных: string | char

Функции объекта

`charge`	Вычислите и постройте распределение заряда
`current`	Вычислите и постройте распределение тока
`design`	Спроектируйте шлейфовый ответвитель вокруг особой частоты
`feedCurrent`	Вычислите текущий на подножном корму порт
`getZ0`	Вычислите характеристический импеданс линии электропередачи
`layout`	Постройте все металлические слои и форму платы
`mesh`	Измените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
`shapes`	Извлеките все металлические формы слоя компонента PCB
`show`	Отобразите структуру компонента PCB или форму PCB
`sparameters`	Вычислите S-параметры для объектов PCB RF

Примеры

свернуть все

Создайте шлейфовый ответвитель по умолчанию

Скрипт Open Live Script

Создайте и просмотрите шлейфовый ответвитель по умолчанию.

coupler = couplerBranchline

coupler =
  couplerBranchline with properties:

      PortLineLength: 0.0186
       PortLineWidth: 0.0051
     SeriesArmLength: 0.0184
      SeriesArmWidth: 0.0083
      ShuntArmLength: 0.0186
       ShuntArmWidth: 0.0051
              Height: 0.0016
    GroundPlaneWidth: 0.0600
           Substrate: [1x1 dielectric]
           Conductor: [1x1 metal]

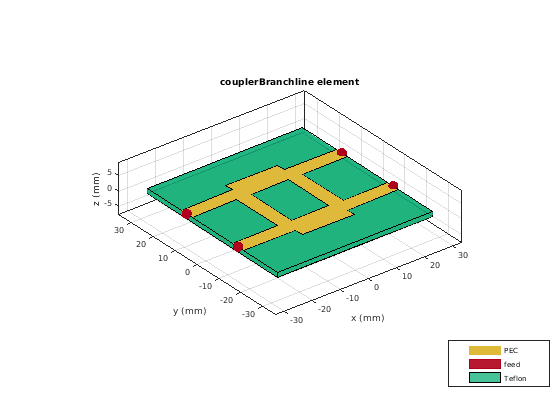

show(coupler)

Figure contains an axes object. The axes object with title couplerBranchline element contains 8 objects of type patch, surface. These objects represent PEC, feed, Teflon.

Ссылки

[1] Pozar, Дэвид М. Микроуов Энджиниринг. 4-й редактор Хобокен, NJ: Вайли, 2012.

Смотрите также

couplerRatrace

Введенный в R2021b
