spiralInductor

Создайте спиральный индуктор в четырех различных формах

Описание

Используйте spiralInductor объект создать спиральный индуктор в одной из четырех различных форм: квадрат, круг, шестиугольник или восьмиугольник. Спиральный индуктор является 2D портом плоский индуктор с синглом или несколькими диэлектрическими слоями. Поворот в спиральном индукторе является длиной полного полного оборота. Спиральные нити индуктора имеют универсальный интервал и ширину в структуре. Спиральные индукторы являются неотъемлемой частью многих радиочастота и микроволновые схемы, действуя как резонирующие элементы или дроссели. Канал индуктора может быть сконфигурирован одним из следующих двух способов:

Порты ввода и вывода перфорируются через на том же слое.
Входной порт поднят с постели от слоя ниже индуктора через отверстие. Выходной порт расширен в конец диэлектрика в том же слое.

Чтобы анализировать поведенческую модель спирального индуктора, установите Behavioral свойство в sparameters функционируйте к true or 1.

Создание

Синтаксис

inductor = spiralInductor

inductor = spiralInductor(Name=Value)

Описание

пример

inductor = spiralInductor создает квадратный спиральный плоский индуктор. Свойства по умолчанию для резонансной частоты 600 МГц.

пример

inductor = spiralInductor(Name=Value) Свойства наборов с помощью одних или нескольких аргументов name-value. Например, spiralInductor(SpiralShape="Octagon") создает восьмиугольный спиральный индуктор. Свойства, не заданные, сохраняют свои значения по умолчанию.

Свойства

развернуть все

`SpiralShape` — Форма спирального индуктора
`"Square"` (значение по умолчанию) | `"Circle"` | `"Hexagon"` | `"Octagon"`

Форма спирального индуктора в виде любого "Square", "Circle"Шестиугольник, или "Octagon".

Пример: inductor = spiralInductor(SpiralShape="Circle")

Типы данных: string | char

`InnerDiameter` — Внутренний диаметр многоугольника вдоль ребра
`5.0000e-04` (значение по умолчанию) | положительная скалярная величина

Внутренний диаметр многоугольника вдоль ребра в метрах в виде положительной скалярной величины.

Пример: inductor = spiralInductor(InnerDiameter=8.0000e-04)

Типы данных: double

`Width` — Разделите ширину
`2.5000e-04` (значение по умолчанию) | положительная скалярная величина

Разделите ширину в метрах в виде положительной скалярной величины.

Пример: inductor = spiralInductor(Width=3.8000e-04)

Типы данных: double

`Spacing` — Расстояние между полосами
`2.5000e-04` (значение по умолчанию) | положительная скалярная величина

Расстояние между полосами в метрах в виде положительной скалярной величины.

Пример: inductor = spiralInductor(Spacing=3.8000e-04)

Типы данных: double

`NumTurns` — Количество поворотов в спиральном индукторе
4 (значение по умолчанию) | положительная скалярная величина

Количество поворотов в спиральном индукторе в виде положительной скалярной величины. Можно задать минимум 1 повернитесь и максимум 12 повороты. Одна длина поворота является длиной полного полного оборота.

Пример: inductor = spiralInductor(NumTurns=6)

Типы данных: double

`Height` — Высота с наземной плоскости на индуктор
0.0010 (значение по умолчанию) | положительная скалярная величина

Высота с наземной плоскости на индуктор в метрах в виде положительной скалярной величины.

Пример: inductor = spiralInductor(Height=0.0056)

Типы данных: double

`GroundPlaneLength` — Длина наземной плоскости
0.0056 (значение по умолчанию) | положительная скалярная величина

Длина наземной плоскости в метрах в виде положительной скалярной величины. Этот объект не поддерживает бесконечную наземную длину плоскости.

Пример: inductor = spiralInductor(GroundPlaneLength=0.046)

Пример: 'double'

`GroundPlaneWidth` — Ширина наземной плоскости
0.0056 (значение по умолчанию) | положительная скалярная величина

Ширина наземной плоскости в метрах в виде положительной скалярной величины. Этот объект не поддерживает бесконечную наземную ширину плоскости.

Пример: inductor = spiralInductor(GroundPlaneWidth=0.046)

Пример: 'double'

`Substrate` — Тип диэлектрического материала
`dielectric` объект

Тип диэлектрического материала, используемого в качестве подложки в виде dielectric объект. Значением по умолчанию является dielectric объект с этими свойствами:

Name— {'RTDuroid','RTDuroid','RTDuroid'}
EpsilonR—[3.66,3.66,3.66]
LossTangent—[0.0013,0.0013,0.0013]
Thickness— [0.508e-3,0.508e-3,0.508e-3]

Пример: d = dielectric("FR4"); inductor = spiralInductor(Substrate=d)

Типы данных: string | char

`Conductor` — Тип металла используется в проведении слоев
`'Copper'` (значение по умолчанию) | `metal` объект

Тип металла используется в слоях проведения в виде a metal объект.

Пример: m = metal("PEC"); inductor = spiralInductor(Conductor=m)

Типы данных: string | char

Функции объекта

`charge`	Вычислите и постройте распределение заряда
`current`	Вычислите и постройте распределение тока
`feedCurrent`	Вычислите текущий на подножном корму порт
`getZ0`	Вычислите характеристический импеданс линии электропередачи
`inductance`	Вычислите индуктивность
`layout`	Постройте все металлические слои и форму платы
`mesh`	Измените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB
`shapes`	Извлеките все металлические формы слоя компонента PCB
`show`	Отобразите структуру компонента PCB или форму PCB
`sparameters`	Вычислите S-параметры для объектов PCB RF

Примеры

свернуть все

Создайте спиральный индуктор по умолчанию

Скрипт Open Live Script

Создайте и просмотрите спиральный индуктор по умолчанию.

inductor = spiralInductor

inductor =
  spiralInductor with properties:

          SpiralShape: 'Square'
        InnerDiameter: 5.0000e-04
                Width: 2.5000e-04
              Spacing: 2.5000e-04
             NumTurns: 4
               Height: 0.0010
    GroundPlaneLength: 0.0056
     GroundPlaneWidth: 0.0056
            Substrate: [1x1 dielectric]
            Conductor: [1x1 metal]

show(inductor)

Figure contains an axes object. The axes object with title spiralInductor element contains 9 objects of type patch, surface. These objects represent Copper, feed, RTDuriod.

Восьмиугольный спиральный индуктор

Скрипт Open Live Script

Создайте и просмотрите 2D поворот восьмиугольный спиральный индуктор. Включите канал ребра для этого индуктора.

inductor = spiralInductor(SpiralShape="Octagon",NumTurns=2);
show(inductor)

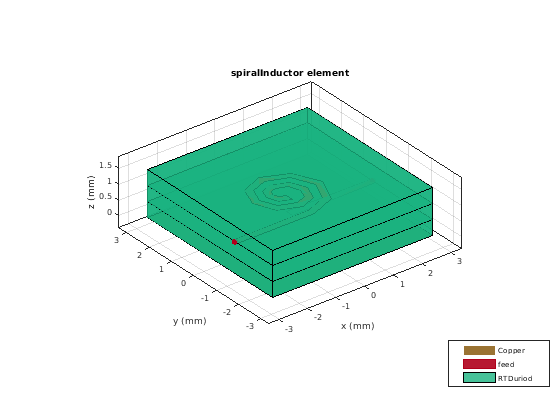

Figure contains an axes object. The axes object with title spiralInductor element contains 9 objects of type patch, surface. These objects represent Copper, feed, RTDuriod.

Измерьте индуктивность индуктора.

figure
inductance(inductor,600e6)

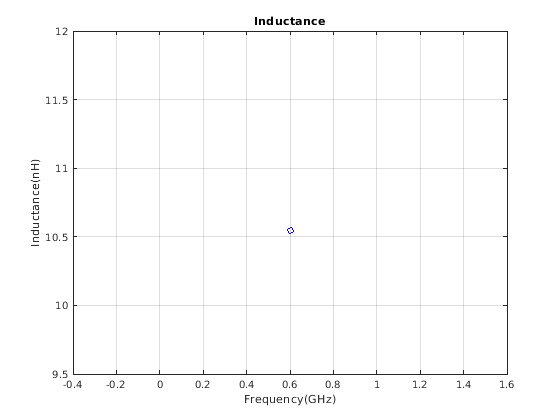

Figure contains an axes object. The axes object with title Inductance contains an object of type line.

ind = inductance(inductor,600e6)

ind = 1.0547e-08

Анализируйте спиральный индуктор Используя поведенческие S-параметры

Скрипт Open Live Script

Создайте спиральный индуктор с помощью золота в качестве проводника.

inductor = spiralInductor;
inductor.Conductor = metal("Gold");
show(inductor)

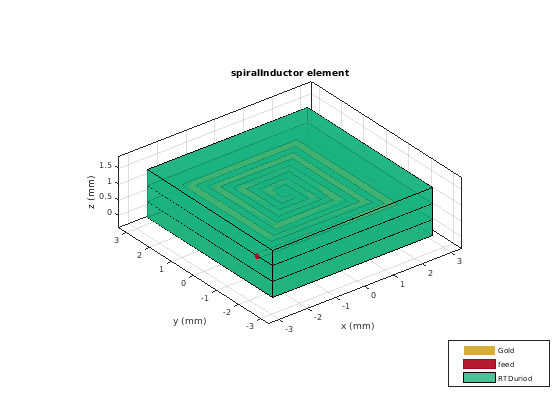

Figure contains an axes object. The axes object with title spiralInductor element contains 9 objects of type patch, surface. These objects represent Gold, feed, RTDuriod.

Вычислите и постройте поведенческие S-параметры индуктора на уровне 600 МГц.

spar = sparameters(inductor,600e6,Behavioral=true);
rfplot(spar)

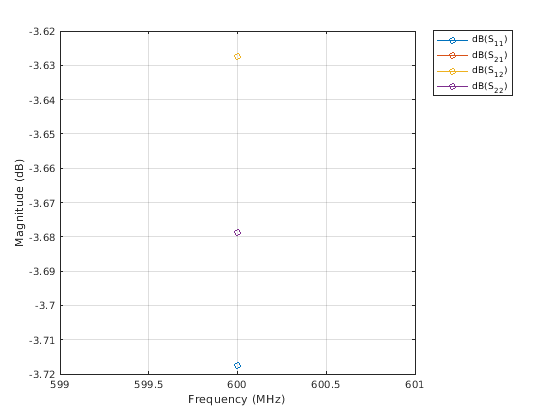

$Figure contains an axes object. The axes object contains 4 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{12}), dB(S_{22}).$

Больше о

развернуть все

Параметрические аналитические инструкции

Индуктивность спирального индуктора прямо пропорциональна физическим параметрам, таким как NumTurns, Интервал и Ширина.
Уменьшение в ширине уменьшает емкость между поворотами индуктора.

Длина индуктора и область

Уравнение длины индуктора:

$i n d u c t o r l e n g t h = N u m T u r n s * D a v g * N * \tan (\frac{π}{N})$

где,

N = Количество сторон многоугольника
$D_{a v g} = \frac{(d_{o u t} - d_{i n})}{(d_{o u t} + d_{i n})}$

Ссылки

[1] Beeresha, R.S., Утра Хан и Х.В. Манджунэта Редди. “Проект и Симуляция EM Квадратного Спирального Индуктора Используя Простые уравнения”. Материалы Сегодня: Продолжения 5, № 4 (2018): 10875–82. https://doi.org/10.1016/j.matpr.2018.05.074.

[2] Mohan, судно, M. Дель-Мар Хершенсон, С.П. Бойд и Т.Х. Ли. “Простые Точные Выражения для Плоской Спиральной Индуктивности”. Журнал IEEE Твердотельных схем 34, № 10 (октябрь 1999): 1419–24. https://doi.org/10.1109/4.792620.

Смотрите также

interdigitalCapacitor

Введенный в R2021b
