design

Спроектируйте микрополосковую линию электропередачи вокруг заданной частоты

свернуть все на странице

Синтаксис

mline = design(mlineobj,frequency)
mline = design(___,Name=Value)

Описание

mline = design(mlineobj,frequency) проектирует микрополосковую линию электропередачи вокруг заданной частоты.

пример

mline = design(___,Name=Value) проектирует микрополосковую линию электропередачи с дополнительными опциями, заданными с помощью аргументов name-value.

Примечание

Компоненты PCB, созданные с использованием design функция действует вокруг заданной частоты с 10-15%-м допуском.

Примеры

свернуть все

Скрипт Open Live Script

Спроектируйте микрополосковую линию приблизительно 1,8 ГГц и с характеристическим импедансом 75 Ом.

mline = design(microstripLine,1.8e9,Z0=75);
figure;
show(mline);

Figure contains an axes object. The axes object with title microstripLine element contains 6 objects of type patch, surface. These objects represent PEC, feed, Teflon.

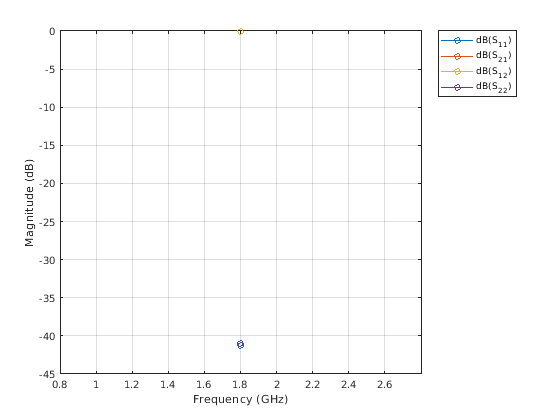

Постройте S-параметры этой линии.

spar = sparameters(mline,1.8e9);
rfplot(spar)

Figure contains an axes object. The axes object contains 4 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{12}), dB(S_{22}).

Входные параметры

свернуть все

Микрополосковая линия электропередачи в виде microstripLine объект.

Пример: mline = microstripLine; design(mline,2e9) проектирует микрополосковую линию электропередачи вокруг частоты 2 ГГц.

Спроектируйте частоту линии электропередачи в виде действительной положительной скалярной величины в герц.

Пример: 55e6

Типы данных: double

Аргументы name-value

Задайте дополнительные пары аргументов как Name1=Value1,...,NameN=ValueN, где Name имя аргумента и Value соответствующее значение. Аргументы name-value должны появиться после других аргументов, но порядок пар не имеет значения.

Пример: Z0=70

Характеристический импеданс микрополосковой линии электропередачи в виде положительной скалярной величины в Омах.

Типы данных: double

Длина линии в виде положительной скалярной величины в Lambda.

Типы данных: double

Выходные аргументы

свернуть все

Микрополосковая линия электропередачи, действующая вокруг заданной частоты, возвращенной как microstripLine объект.

Смотрите также

Введенный в R2021b
