Создайте линию электропередачи в микрополосковой форме
Используйте microstripLine объект создать микрополосковую линию электропередачи. Микрополосковая линия является линией электропередачи, которая является основой для большей части RF плоские микроволновые устройства. Можно использовать эту линию электропередачи, чтобы соединиться между двумя компонентами PCB или создать компоненты, такие как фильтры, разветвители и питающиеся элементы различных типов антенн.
Несколько приложений микрополосковых линий электропередачи:
Создание соответствия с каналом и связи сетей
Передача степени от одного компонента до другого
Питание плоских антенн и устройств связи
Создание различной индуктивности или емкостей с помощью открытого - или короткий законченный - линии электропередачи
Чтобы анализировать поведенческую модель для микрополосковой линии электропередачи, установите Behavioral свойство в sparameters функционируйте к true or 1.
microstrip = microstripLine создает микрополосковую линию электропередачи по умолчанию с помощью подложки Тефлона.
microstrip = microstripLine(Name,Value) свойства наборов с помощью одного или нескольких аргументов пары значение-имя. Например, microstrip = microstripLine('Length',0.0300) создает микрополосковую линию длины 0,0300 метра. Свойства, не заданные, сохраняют свои значения по умолчанию.
microstrip = microstripLine( создает микрополосковую линию электропередачи из поведенческой модели txlineobj)txlineMicrostrip объект в RF Toolbox™.
charge | Вычислите и постройте распределение заряда |
current | Вычислите и постройте распределение тока |
design | Спроектируйте микрополосковую линию электропередачи вокруг заданной частоты |
feedCurrent | Вычислите текущий на подножном корму порт |
getZ0 | Вычислите характеристический импеданс линии электропередачи |
layout | Постройте все металлические слои и форму платы |
mesh | Измените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB |
shapes | Извлеките все металлические формы слоя компонента PCB |
show | Отобразите структуру компонента PCB или форму PCB |
sparameters | Вычислите S-параметры для объектов PCB RF |

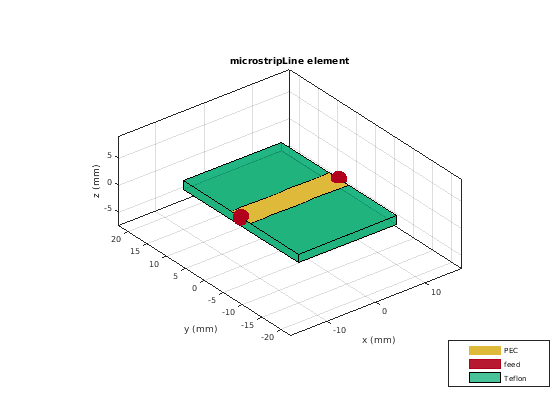

Создайте и просмотрите микрополосковую линию электропередачи по умолчанию.
microstrip = microstripLine
microstrip =
microstripLine with properties:
Length: 0.0200
Width: 0.0050
Height: 0.0016
GroundPlaneWidth: 0.0300
Substrate: [1x1 dielectric]
Conductor: [1x1 metal]
show(microstrip)
Спроектируйте микрополосковую линию электропередачи на уровне 3 ГГц с характеристическим импедансом 70 Ом и длиной линии 1.5 раза длина волны.
microstrip = design(microstripLine,3e9,'Z0',70,'LineLength',1.5)
microstrip =
microstripLine with properties:
Length: 0.1132
Width: 0.0030
Height: 0.0016
GroundPlaneWidth: 0.0150
Substrate: [1×1 dielectric]
Conductor: [1×1 metal]

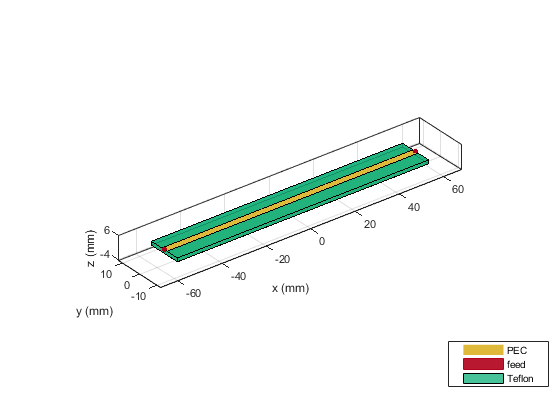

Просмотрите микрополосковую линию электропередачи.
show(microstrip)

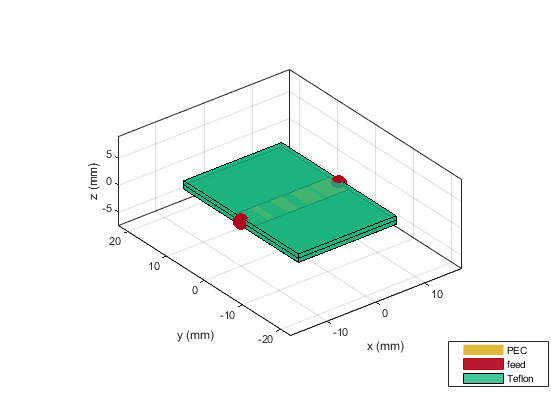

Создайте и просмотрите многоуровневую диэлектрическую микрополосковую линию электропередачи.
microstrip = microstripLine; microstrip.Substrate = dielectric('Name',{'Teflon','Teflon'},'EpsilonR', ... [2.1 2.1],'LossTangent',[0 0],'Thickness',[0.8e-3 0.8e-3]); microstrip.Height = 0.8e-3; show(microstrip);
Спроектируйте микрополосковую линию электропередачи на уровне 3 ГГц для подложки FR4.
d = dielectric('FR4'); d.LossTangent = 0; m = design(microstripLine('Substrate',d),3e9,'Z0',75,... 'LineLength',0.5);
Создайте микрополосковый крест.
layer2d = traceCross('Length',[m.Length m.Length], ... 'Width',[m.Width m.Width]);
Преобразуйте перекрестную трассировку в компонент PCB.
robj = pcbComponent(layer2d);
robj.BoardThickness = m.Substrate.Thickness;
robj.Layers{2} = m.Substrate;
show(robj)
Задайте точки частоты, чтобы вычислить s-параметры.
freq = (1:3:40)*100e6;
Вычислите s-параметры перекрестной трассировки с помощью поведенческой модели.
Sckt = sparameters(robj,freq,'Behavioral',true);Warning: Behavioral model is valid only when EpsilonR is 9.9.
Вычислите s-параметры перекрестной трассировки с помощью электромагнитного решателя.
Sem = sparameters(robj,freq);
Ссылки:
Ramesh Garg & я. Дж. Баль (1978) Микрополосковые разрывы, Международный журнал Электроники, 45:1, 81-87, DOI: 10.1080/00207217808900883
Wadell, руководство проекта линии электропередачи Брайана К. Микроволновая библиотека дома Artech. Бостон: дом Artech, 1991.

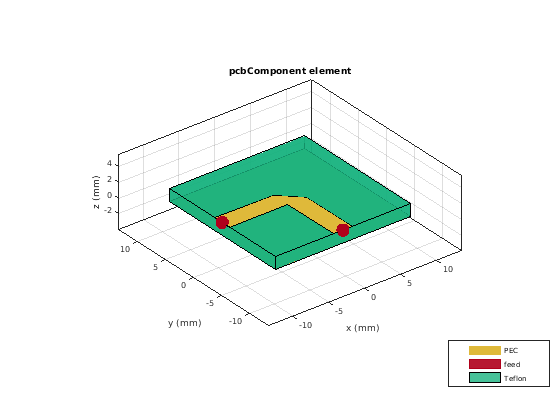

Создайте микрополосковую линию поворота mitered.
m = design(microstripLine,6e9,"Z0",75); layer2d = bendMitered('Length',[m.Length/2 m.Length/2],... "Width",[m.Width m.Width],'MiterDiagonal',sqrt(2)*m.Width); robj = pcbComponent(layer2d); robj.BoardThickness = m.Substrate.Thickness; robj.Layers{2} = m.Substrate; show(robj)

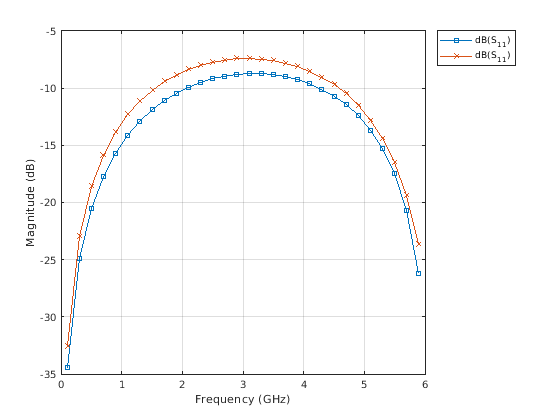

Вычислите и постройте s-параметры.
freq = (1:2:60)*100e6; Sckt = sparameters(robj,freq,'Behavioral',true); Sem = sparameters(robj,freq); rfplot(Sckt,1,1,'db','-s') hold on rfplot(Sem,1,1,'db','-x')
Ссылка:
М. Киршнинг, Р. Х. Янсен и Н. Х. Л. Костер, "Измерение и Автоматизированное Моделирование Микрополосковых Разрывов Улучшенным Методом Резонатора", 1 983 IEEE MTT-S Международный Микроволновый Обзор Симпозиума, Бостон, MA, США, 1983, стр 495-497, doi: 10.1109/MWSYM.1983.1130959.
[1] Позэр, Дэвид М. Микроуов Энджиниринг / Дэвид М. Позэр, Массачусетский университет в Амхерсте, 2012. https://public.ebookcentral.proquest.com/choice/publicfullrecord.aspx? p=2064708.
